Un relè è caratterizzato da due stati:

  • Eccitato (bobina energizzata)
  • Non eccitato (stato di riposo)

Normalmente il relè si trova nello stato di riposo e si eccita quando viene azionato un mezzo di identificazione.

A seconda del tipo di uscita (contatto di chiusura o contatto di scambio) la casella di controllo Invertire il segnale SR modifica il comportamento dello SmartRelè:

Contatto di scambio

Contatto di chiusura

  • SREL
  • SREL.ADV
  • SREL.W
  • SREL.G2
  • SREL.W.G2
  • SREL 3
  • SREL 3 Advanced
  • SREL AX Classic

SREL2.G2

Invertire il segnale SR

  • Mezzo di identificazione azionato: Relè eccitato, COM collegato a NO
  • Mezzo di identificazione non azionato: Relè in stato di riposo, COM collegato a NC

Invertire il segnale SR

  • Mezzo di identificazione azionato: Relè eccitato, contatti collegati
  • Mezzo di identificazione non azionato: Relè in stato di riposo, contatti non collegati

Invertire il segnale SR

  • Mezzo di identificazione azionato: Relè in stato di riposo, COM collegato a NC
  • Mezzo di identificazione non azionato: Relè eccitato, COM collegato a NO

Invertire il segnale SR

  • Mezzo di identificazione azionato: Relè in stato di riposo, contatti non collegati
  • Mezzo di identificazione non azionato: Relè eccitato, contatti collegati
  1. Scheda Configurazione aperta (vedere Modifica impostazioni SmartRelè).

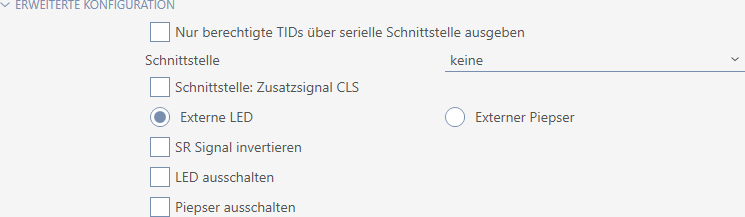

  1. Se necessario, aprite il menu Configurazione avanzata.
  3. Attivate la casella di controllo Invertire il segnale SR.
  4. Fate clic sul tasto Finire.
  5. Si chiude la finestra dello SmartRelè.
  1. Le uscite dello SmartRelè vengono invertite.
