Uitgangen inverteren - AXM Classic

Een relais kent twee statussen:

  • aangetrokken (spoel bekrachtigd)
  • niet aangetrokken (ruststand)

Normaal gesproken bevindt het relais zich in de ruststand en trekt het aan wanneer een identificatiemedium wordt geactiveerd.

Afhankelijk van het type uitgang (sluiter of wisselcontact) wijzigt het hokje SR-signaal omkeren het gedrag van het SmartRelais:

Wisselcontact

Dranger

  • SREL
  • SREL.ADV
  • SREL.W
  • SREL.G2
  • SREL.W.G2
  • SREL 3
  • SREL 3 Advanced
  • SREL AX Classic

SREL2.G2

SR-signaal omkeren

  • Identificatiemedium geactiveerd: Relais trekt aan, COM verbonden met NO
  • Identificatiemedium niet geactiveerd. Relais in ruststand, COM verbonden met NC

SR-signaal omkeren

  • Identificatiemedium geactiveerd: Relais trekt aan, contacten verbonden
  • Identificatiemedium niet geactiveerd. Relais in ruststand, contacten niet verbonden

SR-signaal omkeren

  • Identificatiemedium geactiveerd: Relais in ruststand, COM verbonden met NC
  • Identificatiemedium niet geactiveerd. Relais trekt aan, COM verbonden met NO

SR-signaal omkeren

  • Identificatiemedium geactiveerd: Relais in ruststand aan, contacten niet verbonden
  • Identificatiemedium niet geactiveerd. Relais trekt aan, contacten verbonden
  1. Tabblad configuratie geopend (zie SmartRelais-instellingen wijzigen).

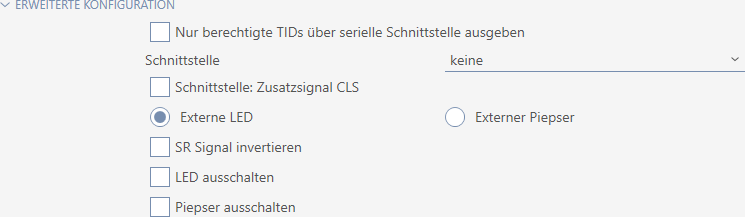

  1. Open het menu Uitgebreide configuratie indien nodig.
  3. Vink het hokje SR-signaal omkeren aan.
  4. Klik op de button Voltooien.
  5. Het venster van het SmartRelais gaat dicht.
  1. Uitgangen van het SmartRelais worden omgekeerd.
