RouterNode: Digital indgang - WaveNet

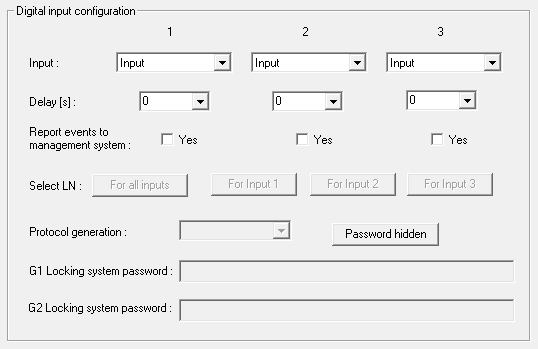

I dropdown-listen er det muligt at indstille, hvordan LockNodes for RouterNodes skal reagere på et tilsluttet signal. (=Tilsluttede spænding er højere end den fast indstillede referencespænding).
Referencespændinger (RN og RN2) | |
|---|---|
<0,9 VDC | LOW (intet signal) |
>2,1 VDC | HIGH (signal) |
Input | Standardpost. RouterNode reagerer ikke på et tilsluttet signal. Men signalskift kan ledes videre til LSM. |
Block lock | Hvis der er tilsluttet et signal ved indgangen (inputhændelse, niveauskift low til high), sender RouterNode en broadcast til alle LockNodes. Du kan indstille, om LockNodes skal reagere på broadcasten (se LockNode). LockNodes deaktiverer så låsesystemerne, som de er integreret i, sålænge inputhændelserne varer. De reagerer så ikke længere på berettigede identifikationsmedier, adgang er ikke mulig. Hvis signalet ikke længere er tilsluttet (=ingen inputhændelse mere, niveauskift high til low), aktiveres låsesystemerne igen. Hvis et signal tilsluttes ved indgangen på grund af tilkobling af en indbrudsalarm, kan låsesystemerne udadtil deaktiveres, sålænge alarmsystemet er tilkoblet (og forhindre uønsket udløsning af alarmsystemet). Det er dog også muligt at vælge frit, hvilke låsesystemer der skal deaktiveres. Med udgangene (se RouterNode: Digital udgang) kan en kvittering sendes tilbage til indbrudsalarmen efter succesfuld deaktivering. Anvendelse af denne funktion er ikke VdS-konform. |
Amok function | Lignende bloklåsfunktionen: Hvis der er tilsluttet et signal ved indgangen (niveauskift low til high), så sender RouterNode en broadcast til alle LockNodes. Du kan indstille, om LockNodes skal reagere på broadcasten (se LockNode). Denne broadcast deaktiverer låsesystemerne, hvori LockNode er indbygget. De afviser så alle identifikationsmedier (også normalt berettigede), adgang en gang er kun mulig med specielle identifikationsmedier (rødt niveau). Forskellen i forhold til bloklåsfunktionen er, at låsesystemerne også forbliver deaktiverede efter afslutning af inputhændelsen. Låsesystemerne skal aktiveres igen udtrykkeligt med en aktiveringskommando:
Hvis en nødknap tilsluttes til en indgang (se Indgang (tast)) og denne forbindes med amokfunktionen, er det muligt at blokere alle tilgængelige låsesystemer med nødknappen og forhindre, at det ikke er muligt at komme ind i rum (eller i tilfælde af en frit drejende cylinder også komme ud), indtil de udtrykkeligt aktiveres igen. |
Emergency release | Modsat i forhold til amokfunktion: Hvis der er tilsluttet et signal ved indgangen (niveauskift low til high), så sender RouterNode en broadcast til alle LockNodes. Du kan indstille, om LockNodes skal reagere på broadcasten (se LockNode). Denne broadcast indkobler vedvarende alle låsesystemer, hvori LockNodes er indbygget. Låsesystemerne forbliver også indkoblet efter afslutning af inputhændelsen. Nødfrigivelsen af låsesystemerne skal afsluttes med en fjernåbningskommando (låsesystemerne udkobles igen umiddelbart efter modtagelse af fjernåbningskommandoen):
Hvis et signal tilsluttes ved indgangen på grund en brandalarm (se Anvendelseseksempler), kan alle låsesystemer dermed åbnes for at muliggøre adgang for redningsfolk. |
Remote opening | Hvis der er tilsluttet et signal ved indgangen (niveauskift low til high), så sender RouterNode en broadcast til alle LockNodes. Du kan indstille, om LockNodes skal reagere på broadcasten (se LockNode). Denne broadcast gennemfører en fjernåbning. Låsesystemet indkobles for den impulsvarighed, som er indstillet i LSM (impulsåbning). Det gælder også for låsesystemer i flip-flop-drift. |
Activation | Hvis der er tilsluttet et signal ved indgangen (niveauskift low til high), så sender RouterNode en broadcast til alle LockNodes. Du kan indstille, om LockNodes skal reagere på broadcasten (se LockNode). Denne broadcast aktiverer låsesystemerne, hvori LockNodes er indbygget. Tidligere deaktiverede låsesystemer kan dermed anvendes igen. Denne reaktion fungerer kun med I/O-RouterNodes af typen RN2 fra firmwareversion 40.8 sammen med WaveNet-manager-version 2.6.6 eller nyere. |
BEMÆRK
Vedvarende nødåbning
En brand kan beskadige indgangskablet eller andre dele. Låsene kan dermed låse igen, selvom det brænder. Personer kan blive spærret inde i brandområdet, og redningsfolk forhindres i at komme ind.
Derfor forbliver alle låse i tilstanden nødåbning (og kan dermed passeres), indtil en udtrykkelig fjernåbningskommando låser låsene igen.
Hvis en reaktion fastlægges på en hændelse, er ekstra angivelser nødvendige.
- Vælg de LockNodes, som skal reagere.
- Angiv protokolgenerationen (G1, G1+G2, G2) således, som den er registreret i låseanlæggets indstillinger.
- Angiv låseanlæggets adgangskode.
Et signal tilsluttet ved indgangen er en inputhændelse og kan kobles ved hjælp af det indbyggede relæ, se i RouterNode: Digital udgang. Når RouterNode har reageret på inputhændelsen og eksempelvis har gennemført en broadcast, kan den som bekræftelse koble relæet.
I dropdown-listen er det muligt at indstille, hvor længe RouterNode skal vente, før den pågældende indgang skal reagere på en hændelse.
0 s | Standardpost. Indgangen reagerer straks på en hændelse. |
8 s | Indgangen reagerer på en hændelse efter 8 sekunder |
16 s | Indgangen reagerer på en hændelse efter 16 sekunder |
24 s | Indgangen reagerer på en hændelse efter 24 sekunder |
32 s | Indgangen reagerer på en hændelse efter 32 sekunder |
RingCast | En hændelse ved indgangen udløser en RingCast (se RingCast). |
Videreledning af udløsende hændelser til LSM
Med afkrydsningsfeltet
Report events to management system er det muligt at indstille, om signalerne (inputhændelser) ved den pågældende indgang skal videreledes til LSM. I LSM er det (derudover) muligt at reagere på disse hændelser med hændelsesmanageren.
Ikke alle hændelser ledes videre (se tabel):
Reaktion | Signaler, der kan ledes videre (hændelser) |
|---|---|
|
|
|
|
Kun hændelser med reaktionerne Input eller Block lock ledes videre til LSM. Alle andre hændelser ledes ikke videre til LSM.
Valg af LockNodes for reaktion
Med knappen Select LN er det muligt at indstille, hvilke LockNodes den indstillede reaktion gennemfører. Der er to indstillingsmuligheder:
(Forskellige) indstillinger for enkelte indgange af RouterNodes | Samme indstilling for alle indgange af RouterNodes |
|---|---|
Klik på knappen for den pågældende indgang (for input 1, 2 eller 3). Indgangens vindue åbnes. Markér de LockNodes, som skal reagere på hændelser for denne indgang. Gør det samme ved de andre indgange. Her markerede LockNodes reagerer på alle hændelser ved denne indgang. Reaktionen udføres, som du har fastlagt for denne indgang. | Klik på knappen For all inputs, og vælg LockNodes. Her markerede LockNodes reagerer på alle hændelser ved indgangene. Reaktionen udføres, som du har fastlagt for den pågældende indgang. |
Følgende eksempel tydeliggør adfærden afhængigt af indstilling:
For hændelser ved input 1 og 2 accepteres Remote opening som reaktion.
Eksempel på indstillinger | ||||
|---|---|---|---|---|
Alle indgange | Input 1 | Input 2 | Input 3 | |
LockNode 1 | ✔ | |||
LockNode 2 | ✔ | |||
LockNode 1 reagerer på alle hændelser. LockNode 2 reagerer kun på hændelser for input 1. Sagt på en anden måde: Med et tastetryk ved input 1 får alle låsesystemer en fjernåbningskommando. Med et tastetryk ved input 2 får kun låsesystemet med LockNode 1 en fjernåbningskommando. | ||||
Alternativt er det også muligt at indstille direkte ved LockNodes, om de gennemfører reaktioner (se LockNode).
Med dropdown-menuen angives låseanlæggets protokolgeneration.
LockNodes får låsesystemerne til at reagere med låseanlæggets adgangskode. Angiv derfor din adgangskode for låseanlægget.
Klik på knappen Password hidden for at forhindre, at din adgangskode vises i klartekst under indtastning.
