Kontrol af signalkvalitet - WaveNet

OPMÆRKSOMHED

Anbefalet signalstyrke

Signalstyrken i WaveNet Manager bør ligge mellem 0 dBm og -70 dBm.

Hvis signalstyrken er utilstrækkelig, kan forbindelsen og kommunikationen mellem enhederne blive langsom eller afbrudt, og der vil også være et højere strømforbrug.

  1. Hvis signalstyrken ligger mellem -75 dBm og -90 dBm, kan der være begrænset funktionalitet. Forbedr signalets kvalitet (se Forbedring af signalkvalitet).

Signalstyrkens enhed

WaveNet-manageren angiver signalstyrken som RSSI-værdi (Received Signal Strength) i dBm. Denne værdi er:

  • Logaritmisk: En forbedring på 10 dBm betyder i praksis dobbelt signalstyrke.
  • Negativ: Den teoretiske bedste værdi er 0 dBm og opnås kun ved hjælp af kabelforbindelser. Jo tættere værdien er på 0 dBm (altså jo lavere beløbet er), jo bedre er modtagelsen.

Enkelt RouterNode

  1. WaveNet-manager åbnet via LSM (se Best Practice: Fra LSM-softwaren).
  2. RouterNodes og LockNodes forbundet med WaveNet (se Find og tilføj enheder).
  1. Klik med højre musetast på posten for den RouterNode, hvis signalkvalitet til dens LockNodes skal kontrolleres.

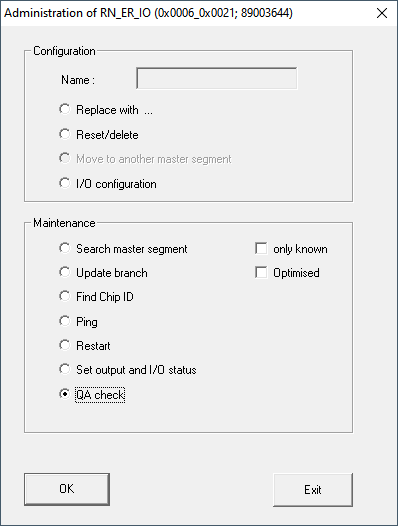

  2. Vinduet Administration åbnes.
  4. Vælg funktionen QA check.
  5. Klik på ikonet OK.
  6. Vinduet Administration lukkes.

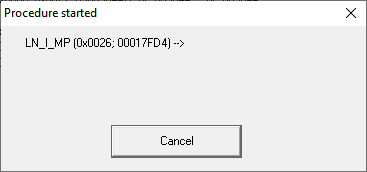

  7. Vinduet Procedure started åbnes midlertidigt.
  1. RSSI-værdier i oversigten er opdateret til den pågældende RouterNode.

Flere RouterNodes

  1. WaveNet-manager åben.
  2. RouterNodes og LockNodes forbundet med WaveNet.
  1. Klik med højre musetast på posten WaveNet_XX_X.

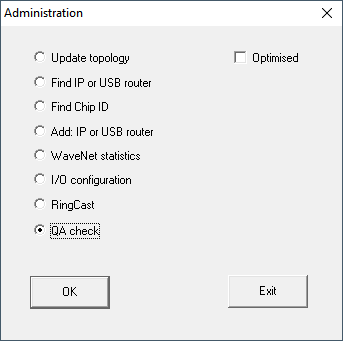

  2. Vinduet Administration åbnes.
  4. Vælg funktionen QA check.
  5. Klik på ikonet OK.
  6. Vinduet Administration lukkes.
  7. Vinduet Select CN/RN åbnes. En liste over RouterNodes vises i WaveNet.
  9. Markér enten alle ønskede RouterNodes, eller aktivér afkrydsningsfeltet all.
  10. Klik på ikonet OK.
  11. Vinduet Select CN/RN lukkes.
  12. Vinduet Procedure started åbnes midlertidigt.
  1. RSSI-værdier i oversigten er opdateret til de pågældende RouterNodes.
