Configurer le service réseau virtuel - LSM 3.5 SP3 Business + Prof.

  1. Plan de fermeture configuré (voir Créer une nouvelle installation de fermeture, Créer un nouveau transpondeur et Créer une nouvelle fermeture).
  2. Case à cocher Réseau virtuel (SREL2, fonctionnalité réduite) activée.
  3. Tous les composants programmés (voir Programmer le transpondeur et Programmer la fermeture).
  4. SmartRelais 2 G2 en réseau (voir manuel WaveNet).
  1. Au moyen de Réseau, sélectionnez l'entrée Service VN (SREL2).

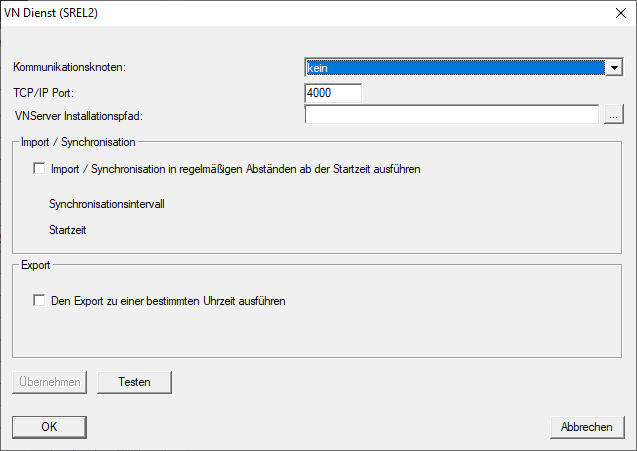

  2. La fenêtre Service VN (SREL2) s'ouvre.

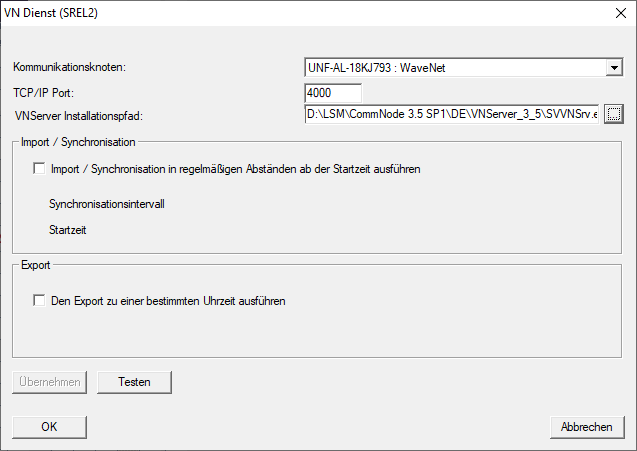

  4. Dans le menu déroulant Nœud de communication, sélectionnez dans le nœud de communication : le noeud réseau intégré du Relais 2 G2 et le RouterNode2 avec lequel il communique.
  6. Assurez-vous que le port TCP/IP est paramétré à 4000.

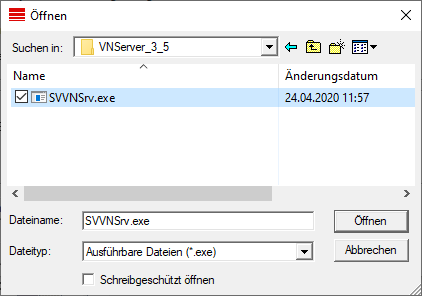

  7. Ouvrez Explorer en cliquant sur le bouton ....
  8. Sélectionnez le fichier SVVNSvr.exe.
    Le fichier SVVNSvr.exe est installé avec le serveur CommNode. Répertoire par défaut : (C:\Programme(x86)\SimonsVoss\VNServer_x_x)
  10. Cliquez sur le bouton Ouvrir.
  11. La fenêtre Explorer se ferme.

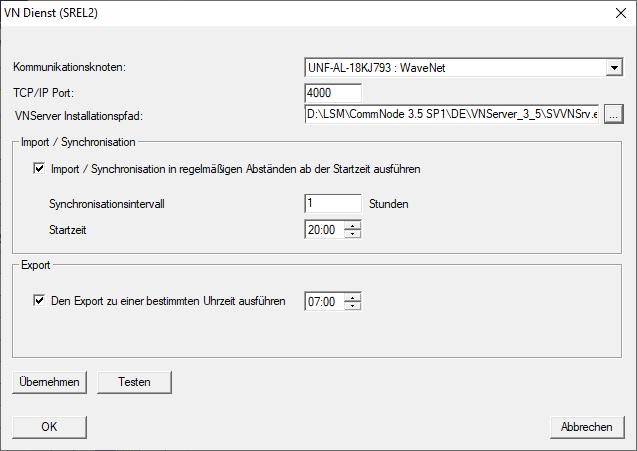

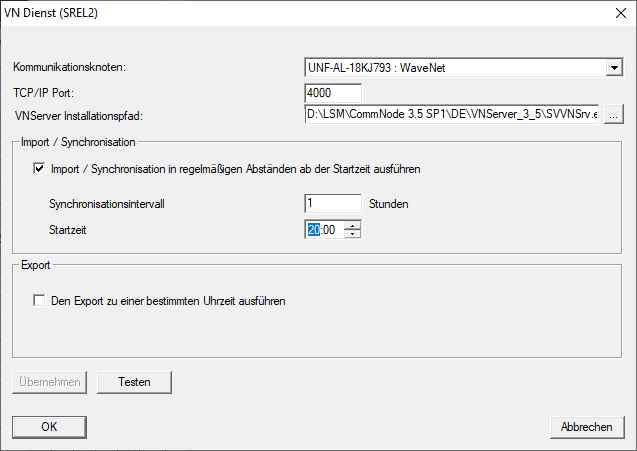

  13. En option : Dans la zone Import/Synchronisation, définissez quand les données du SmartRelais 2 G2 doivent être importées dans le logiciel LSM.
  15. En option : Dans la zone Export, définissez quand les données du logiciel LSM doivent être transmises au SmartRelais 2 G2.
  17. Cliquez sur le bouton OK.

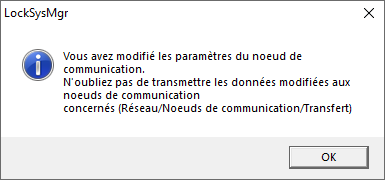

  18. La fenêtre LockSysMgr s'ouvre.
  20. Cliquez sur le bouton OK.
  21. La fenêtre LockSysMgr se ferme.
  22. La fenêtre Service VN (SREL2) se ferme.
  23. Transmettez les paramètres à CommNode (voir Transférer la configuration WaveNet).
