Créer RingCast - LSM 3.5 SP3 Business + Prof.

NOTE

notice

Recalcul du RingCast

Si vous remplacez ou supprimez un RouterNode dans le RingCast ou modifiez la configuration E/S correspondant à ce RingCast, le RingCast est automatiquement recalculé après la sauvegarde des modifications et la confirmation de la demande.

  1. Gestionnaire WaveNet ouvert par le biais du LSM (voir Meilleure pratique : À partir du logiciel LSM).
  2. RouterNode et LockNode raccordés à l’alimentation en tension.
  3. RouterNode et LockNode importés dans la topologie WaveNet (voir Trouver et ajouter des appareils).
  4. RouterNode préparé pour RingCast (voir Préparation du RouterNode pour le RingCast).
  1. Avec le bouton droit de la souris, cliquez sur l’entrée « WaveNet XX_X ».
  2. La fenêtre Administration s’ouvre.
  4. Sélectionnez l’option RingCast.
  5. Cliquez sur le bouton OK.
  6. La fenêtre Administration se ferme.
  7. La fenêtre Edit radio domains s’ouvre.
  9. Dans le menu déroulant Select domain, sélectionnez une entrée pour laquelle vous avez choisi Delay [s] RingCast.
  11. Dans le champ selected routers, vous voyez apparaître tous les RouterNode2 pour lesquels vous avez, à cette entrée, sélectionné pour Delay [s] l’entrée RingCast (=Domaines).
  13. Cliquez sur le bouton Save.
  14. Cliquez sur le bouton Quitter.
  15. La fenêtre Edit radio domains se ferme.

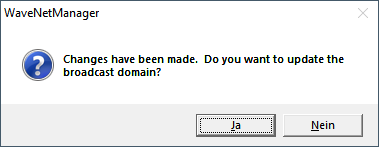

  16. La fenêtre WaveNetManager s’ouvre.
  18. Cliquez sur le bouton Oui.
  19. La fenêtre WaveNetManager se ferme.
  20. Les modifications sont mises à jour.
  1. Le RingCast est créé et apparaît rapidement dans le gestionnaire WaveNet.

Enregistrez les nouveaux réglages et quittez le gestionnaire WaveNet.
