RingCast anlegen - LSM 3.5 SP3 Business + Prof.

HINWEIS

notice

Neuberechnung des RingCasts

Wenn Sie einen RouterNode im RingCast ersetzen, löschen oder dessen RingCast-relevante IO-Konfiguration ändern, dann wird der RingCast nach dem Speichern der Änderungen und dem Bestätigen der Nachfrage automatisch neu berechnet.

  1. WaveNet-Manager über LSM geöffnet (siehe Best Practice: Aus der LSM-Software).
  2. RouterNodes und LockNodes an Stromversorgung angeschlossen.
  3. RouterNodes und LockNodes in WaveNet-Topologie importiert (siehe Geräte finden und hinzufügen).
  4. RouterNodes für RingCast vorbereitet (siehe RouterNode für RingCast vorbereiten).
  1. Klicken Sie mit der rechten Maustaste auf den Eintrag WaveNet XX_X.

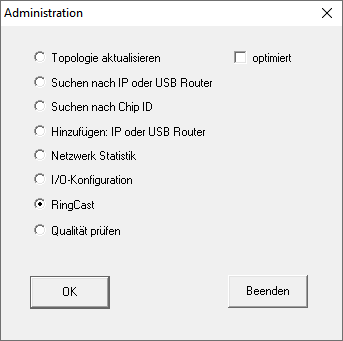

  2. Fenster Administration öffnet sich.
  4. Wählen Sie die Option RingCast.
  5. Klicken Sie auf die Schaltfläche OK.
  6. Fenster Administration schließt sich.

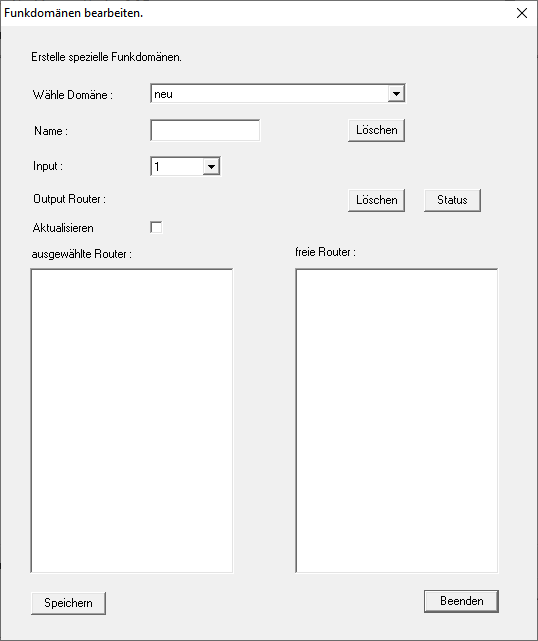

  7. Fenster Funkdomänen bearbeiten öffnet sich.

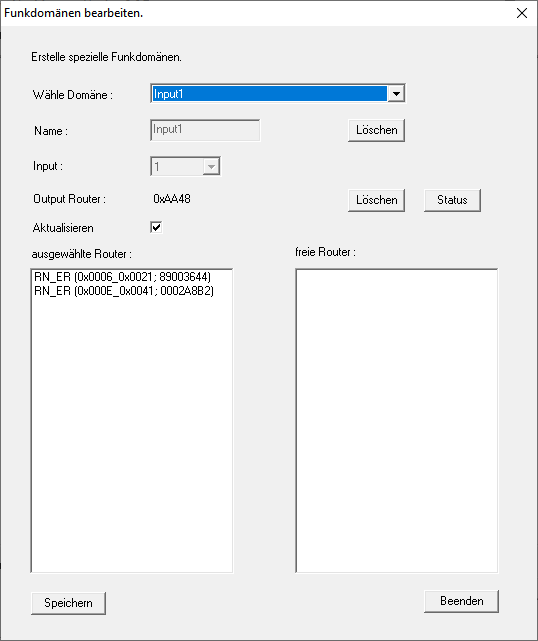

  9. Wählen Sie im Dropdown-Menü Wähle Domäne einen Eingang aus, für den Sie bei Verzögerung [s] den RingCast gewählt haben.
  11. Im Feld ausgewählte Router erscheinen alle RouterNode2, bei denen Sie an diesem Eingang bei Verzögerung [s] den Eintrag RingCast gewählt haben (=Domäne).
  13. Klicken Sie auf die Schaltfläche Speichern.
  14. Klicken Sie auf die Schaltfläche Beenden.
  15. Fenster Funkdomänen bearbeiten schließt sich.

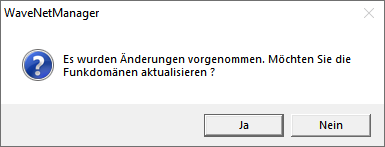

  16. Fenster WaveNetManager öffnet sich.
  18. Klicken Sie auf die Schaltfläche Ja.
  19. Fenster WaveNetManager schließt sich.
  20. Änderungen werden aktualisiert.
  1. Der RingCast wird angelegt und ist nach kurzer Zeit im WaveNet-Manager sichtbar.

Speichern Sie die neuen Einstellungen und beenden Sie den WaveNet-Manager.
