Serielle Schnittstelle verwenden - AXM Classic

SmartRelais mit einer seriellen Schnittstelle können Daten von Identmedien an Fremdsysteme weitergeben. Folgende Systeme stehen zur Auswahl:

  • keine
  • Wiegand 33-bit
  • Wiegand 26-bit
  • Primion
  • Siemens
  • Kaba Benzing
  • Gantner Legic
  • Isgus

Stellen Sie dazu die serielle Schnittstelle so ein, dass Sie zum gewünschten Fremdsystem passt. Details zur Verkabelung finden Sie im Handbuch des jeweiligen SmartRelais.

  1. Reiter Konfiguration geöffnet (siehe SmartRelais-Einstellungen ändern).

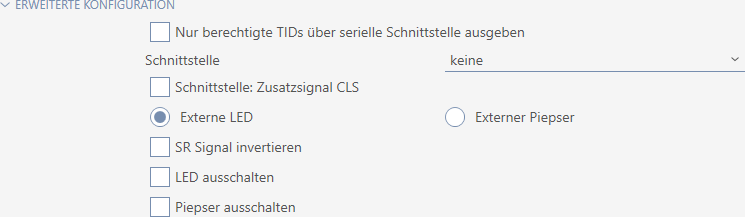

  1. Klappen Sie ggfs. das Menü Erweiterte Konfiguration aus.
  3. Wenn Sie unberechtigte Identmedien gar nicht erst an das Fremdsystem weitergeben wollen: Aktivieren Sie die Checkbox Nur berechtigte TIDs über serielle Schnittstelle ausgeben.

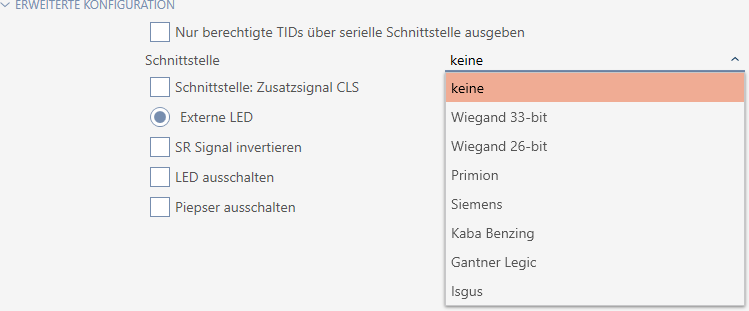

  4. Wählen Sie im Dropdown-Menü Schnittstelle das Fremdsystem aus:Wiegand 33-bit, Wiegand 26-bit, Primion, Siemens, Kaba Benzing, Gantner Legic oder Isgus.
  6. Wenn Sie für Ihr Fremdsystem ein Card-Load-Signal brauchen: Aktivieren Sie die Checkbox Schnittstelle: Zusatzsignal CLS.
  7. Klicken Sie auf die Schaltfläche Fertigstellen.
  8. Fenster des SmartRelais schließt sich.
  1. Serieller Anschluss des SmartRelais ist aktiviert.
