Anvendelse af seriel grænseflade - AXM Classic

SmartRelays med en seriel grænseflade kan overføre data fra identifikationsmedier til eksterne systemer. Følgende systemer er tilgængelige:

  • ingen
  • Wiegang 33-bit

Det gør du ved at indstille den serielle grænseflade, så den passer til det ønskede eksterne system. Nærmere oplysninger om ledningsføring findes i manualen til det pågældende SmartRelay.

  1. Fanen Konfiguration åbner (se Ændring af SmartRelais-indstillinger).
  1. Udvid om nødvendigt menuen Avancerede konfiguration .
  3. Hvis du ikke ønsker at videregive uautoriserede identifikationsmedier til det eksterne system i første omgang: Aktivér afkrydsningsfeltet Udsendelse kun af berettigede TID via seriel grænseflade.

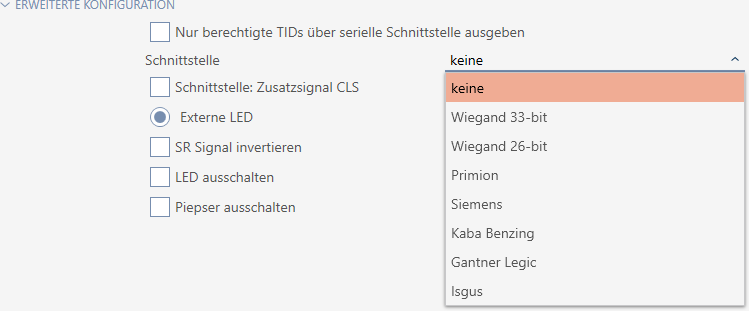

  4. Vælg i rullemenuen Grænseflade det eksterne system:Wiegang 33-bit, , , , , eller .
  6. Hvis du har brug for et Card-Load-signal til dit eksterne system: Aktivér afkrydsningsfeltet Grænseflade: Ekstra signal CLS.
  7. Klik på knappen Færdiggørelse.
  8. SmartRelay-vinduet lukkes.
  1. Den serielle forbindelse til SmartRelay er aktiveret.
