Seriële interface gebruiken - AXM Classic

SmartRelais met een seriële interface kunnen gegevens van identificatiemedia doorgeven aan externe systemen. De volgende systemen zijn beschikbaar:

  • geen
  • Wiegand 33-bit

Stel daarvoor de seriële interface zo in dat deze bij het gewenste externe systeem past. Details over de bedrading vindt u in het manual van het betreffende SmartRelais.

  1. Tabblad configuratie geopend (zie SmartRelais-instellingen wijzigen).
  1. Open het menu Uitgebreide configuratie indien nodig.
  3. Wanneer u onbevoegde identificatiemedia helemaal niet aan het externe systeem wilt doorgeven, activeert u het selectievakje Alleen geautoriseerde TID's via seriële interface uitvoeren.

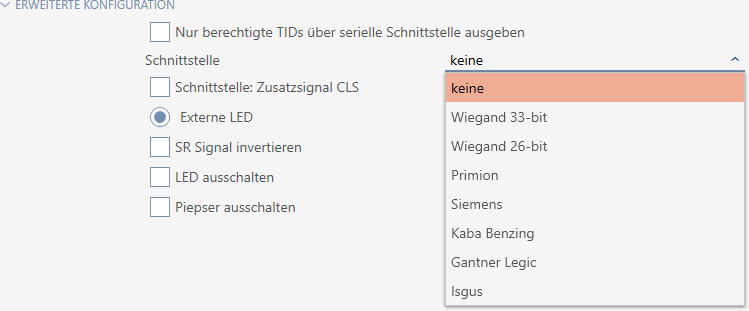

  4. Selecteer in het dropdownmenu seriële poort het externe systeem:Wiegand 33-bit, , , , , of .
  6. Wanneer u voor uw externe systeem een Card-Load-signaal nodig hebt, activeert u het selectievakje Interface: Extra signaal CLS.
  7. Klik op de button Voltooien.
  8. Het venster van het SmartRelais gaat dicht.
  1. Seriële aansluiting van het SmartRelais is geactiveerd.
