Använda seriellt gränssnitt - AXM Classic

Smartreläer med ett seriellt gränssnitt kan skicka vidare data från identifikationsmedier till externa system. Följande system går att välja:

  • ingen
  • Wiegand 33-bit

Ställ in det seriella gränssnittet så att det passar till önskat system. Information om kabeldragning finns i handboken till respektive Smartrelä.

  1. Fliken Konfiguration Öppen (se Ändra inställningar för Smartrelä).

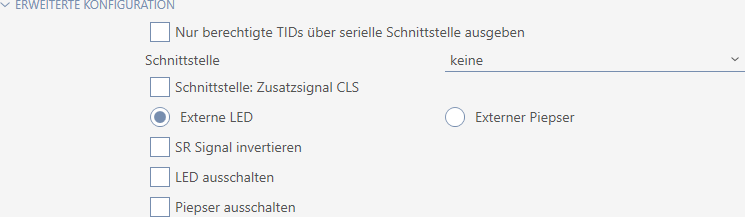

  1. Öppna menyn Utökad konfiguration.
  3. Om du inte vill skicka vidare obehöriga identifikationsmedier till det externa systemet: Markera kryssrutan Överför endast behöriga TID via seriellt gränssnitt.

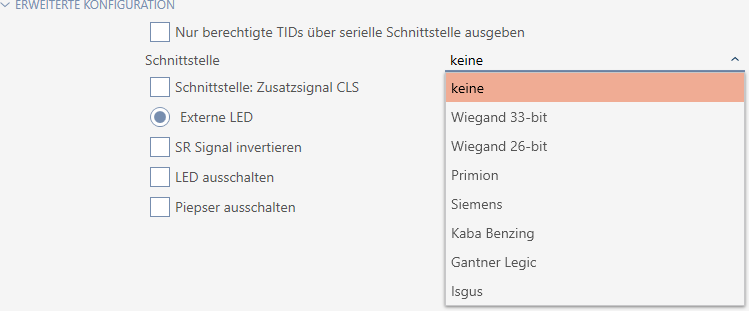

  4. I listrutan Gränssnitt väljer du det externa systemet:Wiegand 33-bit, , , , , eller .
  6. Om du behöver en card load-signal för det externa systemet: Markera kryssrutan Gränssnitt: Extra signal CLS.
  7. Klicka på knappen Skapa.
  8. Smartreläets fönster stängs.
  1. Smartreläets seriella gränssnitt är aktiverat.
