MIFARE Classic (nytt/tomt kort) - AXM Classic

Under konfigurationen fastställs följande parametrar:

  • Korttyp:: MIFARE Classic eller DESFire
  • Konfiguration: Kortmall (se Kortmallar)
  • Kortmallen styr:
    • Utrymmesbehov: Måste finnas ledigt utrymme på kortet.
    • Lås-ID:n: Visar antalet möjliga lås-ID:n för detta kort. AXM Classic tilldelar lås-ID:n automatiskt, där LID 0–127 är reserverade för interna funktioner.
    • Bakgrundsinformation finns i Kort och lås-ID:n.
    • Beträdelser i loggen: Visar antal poster som kan skrivas till beträdelselistan på det här kortet. Endast för AV-mallar (Audit trail & Virtual network).
    • Virtuellt nätverk: Visar om ett virtuellt nätverk är möjligt. Endast för AV-mallar.

För MIFARE Classic fastställs dessutom:

  • SectList: Lista med sektorer där data från låssystemet sparas.
  • TransportSectorTrailer: Kryptering av data från låssystemet på kortet
  1. Korttyp: MIFARE Classic
  1. Avläs kortet eller läs databladet.
  2. Full Report visas.
  3. Fastställ det tillgängliga lagringsutrymmet respektive de tillgängliga sektorerna (avsnitt EXTRA # Memory size).
  5. Kortet har 16 sektorer.
  6. Sektor 0 är internt hos MIFARE Classic och sektor 1 ska inte användas. Således står 14 sektorer till förfogande.

  7. INFO

    notice

    Kortspecifik sektorstruktur

    Sektorstrukturen kan avvika hos ditt kort. Framför allt kort med större lagringsutrymme kan ha flera mastersektorer (till exempel ofta sektor 16) och har andra sektorstorlekar, dvs. mer lagringsutrymme per sektor.

    På nya kort kan sektorer även ha spärrats av tillverkaren och måste först låsas upp.

    Exempel: MIFARE Classic EV1 4k: 4 kB lagringsutrymme uppdelat i sektorer 0–31 med 4 block vardera och sektorer 32–39 med 16 block vardera. Sektor 16 är då en ytterligare mastersektor.

    1. Läs rapporten noggrant för att fastställa mastersektorer och sektorstorlekar.
    2. Om du bestämmer dig för en kortkontroll från SimonsVoss: Kontakta någon av våra återförsäljare i din region.
  8. Varje sektor består av tre skrivbara block och ett block för kryptering: 3*16 byte = 48 byte per sektor.
  10. Tillgängliga sektorer identifieras i rapporten genom att tre block är markerade med [rwi]: read/write/increment – det fjärde blocket är för krypteringen.
  12. Kortinterna sektorer kan identifieras i rapporten genom att inte alla tre block är markerade med [rwi]:
  14. Beräkna det tillgängliga lagringsutrymmet: byte per sektor * tillgängliga sektorer (exempel: 48 byte * 14 sektorer = 672 byte).

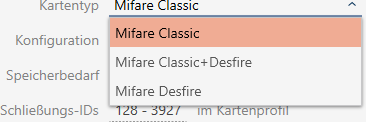

  15. I listrutan Korttyp: väljer du posten Mifare Classic.
  17. Fundera på om du behöver en beträdelselista eller ett virtuellt nätverk för dina kort.
  18. Om ja: Du behöver en AV-mall (= Audit trail och Virtual network).
  19. Fastställ den största kortkonfiguration som passar till det tillgängliga lagringsutrymmet (se Kortmallar – exempel för AV: MC1000L_AV med 528 byte).

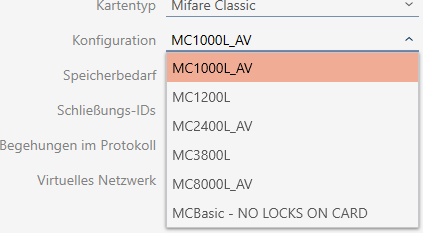

  21. I listrutan Konfiguration väljer du den just fastställda konfigurationen (exempel: MC1000L_AV).
  22. Utrymmesbehov visar lagringsbehovet på kortet.
  23. Lås-ID:n visar antalet möjliga lås-ID:n för detta kort (AXM Classic tilldelar lås-ID:n automatiskt, där LID 0–127 är reserverade för interna funktioner). Bakgrundsinformation finns i Kort och lås-ID:n.
  24. Beträdelser i loggen visar antalet möjliga poster i beträdelselistan (endast för AV-mallar).
  26. Antalet poster för lås i matrisen begränsas till antalet möjliga lås-ID:n. Därvid kan lås även förbruka fler än en post, t.ex. friroterande Digital Cylinder AX.
  27. Beträdelselistan skrivs över löpande och är alltså inte begränsad.
  28. Virtuellt nätverk är möjligt.
  29. Beräkna antalet sektorer som faktiskt är nödvändiga. Utrymmesbehov /byte per sektor (exempel: 528 byte/48 byte = 11 sektorer). Avrunda i förekommande fall resultatet till närmast större heltal.

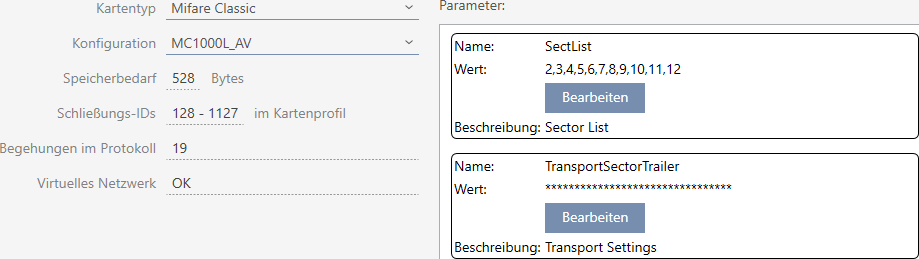

  30. I fältet SectList klickar du på knappen Redigera.
  31. Fönstret Ange parametervärde öppnas.
  33. I fältet Nytt värde anger du så många lediga sektorer som du behöver (exempel: 2,3,4,5,6,7,8,9,10,11,12). Använd inga sektorer som inte är skrivbara eller som används som mastersektorer (exempel: Sektor 0 är inte skrivbar och sektor 1 är mastersektor).
    Siffror separerade med komma, utan blanksteg.

  34. INFO

    notice

    Sparat lagringsutrymme genom egen sektorlista

    Du kan naturligtvis även använda den sektorlista som är registrerad som standard. Det kan dock hända att inte alla sektorer från den här listan används eftersom kortkonfigurationen även passar i färre sektorer.

    1. Registrera en egen sektorlista.
    2. Därmed kan du spara sektorer på dina kort som du kanske vill använda för andra tillämpningar i framtiden.
  35. Klicka på knappen OK.
  36. Fönstret Ange parametervärde stängs.
  37. Gör inga ändringar i fältet TransportSectorTrailer.
  38. TransportSectorTrailer är en del av kortets kryptering. I AXM Classic skapas den här posten automatiskt.
  40. Klicka på knappen Skapa.
  41. Fönstret Låssystem stängs.
  1. Kortkonfiguration sparad.
