MIFARE Classic (nyt/tomt kort) - AXM Classic

Under konfigurationen registreres følgende parametre:

  • Korttype: MIFARE Classic eller DESFire
  • Konfiguration: Kortskabelon (se Kortskabeloner)
  • Kortskabelonen bestemmer over:
    • Lagerbehov: Skal være tilgængelig ved fri hukommelsesplads på kortet.
    • Lås-ID'er: Viser antallet af mulige lås-ID'er for kortet. AXM Classic tildeler automatisk Lock-IDs, hvor LID 0-127 reserveres til interne funktioner.
    • Baggrundsinformationer, se Kort og lås-ID'er.
    • Adgange i protokol: Viser antallet af poster, der kan skrives i dette korts inspektionsliste. Kun for AV-skabeloner (Audit trail & Virtual network).
    • Virtuelt netværk: Viser, om et virtuelt netværk er muligt. Kun for AV-skabeloner.

For MIFARE Classic registreres derudover:

  • SectList: Liste over sektorer, hvorpå låseanlæggets data gemmes.
  • TransportSectorTrailer: Kryptering af låseanlæggets data på kortet
  1. Korttype: MIFARE Classic
  1. Udlæs kortet, eller se databladet.
  2. Full Report vises.
  3. Registrer den tilgængelige hukommelsesplads og de tilgængelige sektorer (afsnit EXTRA # Memory size).
  5. Kort indeholder 16 sektorer.
  6. Sektor 0 er ved MIFARE Classic intern, og sektor 1 burde ikke anvendes, altså er 14 sektorer tilgængelige.

  7. BEMÆRK

    notice

    Sektorstruktur kortspecifik

    Sektorstrukturen kan afvige ved kortet. Især kort med stor hukommelse kan have flere mastersektorer (f.eks. ofte sektor 16) og har andre sektorstørrelser, dvs. mere hukommelsesplads pr. sektor.

    Selv på nye kort kan sektorer være spærret af producenten og skal først åbnes.

    Eksempel: MIFARE Classic EV1 4k: 4kB hukommelse, opdelt i sektorer 0-31 med hver især 4 blokke og sektorer 32-39 med hver især 16 blokke. Sektor 16 er her en anden mastersektor.

    1. Læs rapporten omhyggeligt igennem for at bestemme mastersektorer og sektorstørrelsen.
    2. Hvis du har valgt en kortkontrol af SimonsVoss : Kontakt venligst en af vores salgsrepræsentanter i din region.
  8. Hver sektor består af tre skrivbare blokke og en blok til kryptering: 3*16 byte = 48 byte pr. sektor.
  10. Tilgængelige sektorer registreres i rapporten ved tre blokke med [rwi]: read/write/increment - den fjerde blok er til kryptering.
  12. Kortinterne sektorer kan i rapporten genkendes ved, at ikke alle tre blokke er mærket med [rwi]:
  14. Den tilgængelige hukommelsesplads beregnes: Byte pr. sektor * tilgængelige sektorer (eksempel: 48 byte * 14 sektorer = 672 byte).

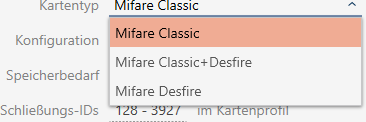

  15. I dropdown-menuen Korttype vælges posten Mifare Classic.
  17. Overvej, om du har brug for en inspektionsliste eller et virtuelt netværk til kortene.
  18. Hvis ja: Du har brug for en AV-skabelon (="Audit trail og "Virtual network").
  19. Bestem den største kortkonfiguration, der passer i den tilgængelige hukommelsesplads (se Kortskabeloner - eksempel for AV: MC1000L_AV med 528 byte).

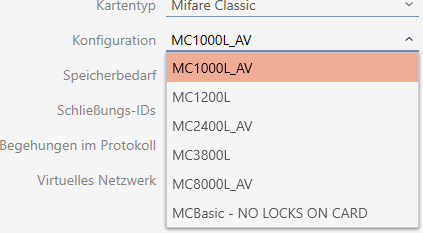

  21. I dropdown-menuen Konfiguration vælges den netop bestemte konfiguration (eksempel: MC1000L_AV).
  22. Lagerbehov viser hukommelsesbehovet på kortet.
  23. Lås-ID'er viser antallet af mulige lås-ID'er for kortet (AXM Classic tildeler automatisk Lock-IDs, hvor LID 0-127 reserveres til interne funktioner). Baggrundsinformationer, se Kort og lås-ID'er.
  24. Adgange i protokol viser antallet af mulige poster i inspektionslisten (kun for AV-skabeloner).
  26. Antallet af poster for låse i matrixen begrænses til antallet af mulige lås-ID'er. Dermed kan låse også bruge mere end en post, f.eks. frit drejende Digital Cylinder AX.
  27. Inspektionsliste overskrives rullende, er altså ikke begrænset.
  28. Virtuelt netværk er muligt.
  29. Antallet af faktisk nødvendige sektorer beregnes. Lagerbehov / bytes pr. sektor (eksempel: 528 byte / 48 byte = 11 sektorer). Resultatet rundes eventuelt op til næste hele tal.

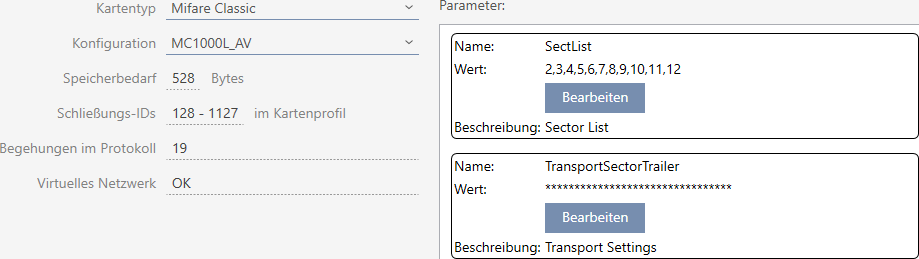

  30. Klik i feltet SectList på knappen Rediger.
  31. Vinduet Indtastning af parameterværdi åbner.
  33. I feltet Ny værdi indtastes så mange frie sektorer, som er nødvendige (eksempel: 2,3,4,5,6,7,8,9,10,11,12). Anvend her ikke nogen sektorer, der ikke er skrivbare eller kan anvendes som mastersektor (eksempel: sektor 0 er ikke skrivbar, og sektor 1 er en mastersektor).
    Tal adskilt af komma, uden mellemrum.

  34. BEMÆRK

    notice

    Sparet hukommelsesplads takket være egen sektorliste

    Den som standard registrerede sektorliste kan naturligvis også anvendes. Det kan dog være, at slet ikke alle sektorer fra denne liste anvendes, da kortkonfigurationen også passer i færre sektorer.

    1. Registrer en egen sektorliste.
    2. Dermed kan sektorerne spares på kortene, som måske fremover kan anvendes til andre opgaver.
  35. Klik på knappen OK.
  36. Vinduet Indtastning af parameterværdi lukker.
  37. Lad feltet TransportSectorTrailer forblive uforandret.
  38. TransportSectorTrailer eren bestanddel af kokrtets kryptering. Dit AXM Classic opretter automatisk denne post for dig.
  40. Klik på knappen Færdiggørelse.
  41. Vinduet Låsesystem lukker.
  1. Kortkonfiguration gemt.
