Configurazione - Sistema SmartRelè 3

Con il software LSM è possibile programmare e configurare il controller e i lettori del sistema SREL3-ADV. Gli altri componenti del sistema SREL3-ADV non richiedono programmazione.

NOTA

notice

Prima programmazione con USB

Il controller può essere attivato via TCP/IP. Al momento della consegna non è assegnato alcun indirizzo IP. Pertanto, con un collegamento USB, deve essere effettuata la prima programmazione, con cui viene assegnato un indirizzo IP.

  1. Componenti sotto tensione.
  2. Il controller è collegato al calcolatore con un cavo USB.
  3. Lettore collegato al controller (vedere Cablaggio).
  4. LSM installato e avviato con ruolo amministratore.
  5. Requisiti di sistema soddisfatti.
  6. Nodo di comunicazione configurato (VNHost e CommNode, vedere manuale LSM).
  1. Creare un nuovo impianto di chiusura G2.
  2. Aprire le impostazioni dell’impianto di chiusura facendo clic sul pulsante ....
  3. Passare alla scheda Gestione schede G2.
  4. Aprire il menu a discesa Tipo di scheda.
  5. Selezionare il proprio tipo di scheda.
  6. Aprire il menu a discesa Configurazione.
  7. Selezionare una configurazione.

  8. NOTA

    notice

    Configurazioni adatte

    Per l’impiego in un impianto di chiusura con un sistema SREL3-ADV sono adatte solo le configurazioni AV.

  9. Fare clic sul pulsante Applica.
  10. Fare clic sul pulsante Esci.
  11. La vista matrice sarà nuovamente visibile.
  12. Creare una nuova chiusura di tipo G2 Smart Relay 3.
  13. Aprire le impostazioni con un doppio clic sull’ingresso dello SmartRelais 3 nella matrice.
  14. Passare alla scheda Impostanzioni IP (per informazioni sulle impostazioni IP, vedere Rilevamento delle impostazioni IP).
  15. Inserire un indirizzo IPv4.
  16. Inserire una maschera di sottorete IPv4.
  17. Aprire il menu a discesa Nodi di comunicazione.
  18. Selezionare un nodo di comunicazione adatto (se non è stato ancora creato un nodo di comunicazione per il servizio, crearne uno). Vedere Creare i nodi di comunicazione).

  20. NOTA

    notice

    Selezione del nodo di comunicazione

    Se si utilizza un server CommNode e un server VNHost (utilizzo di task o eventi in aggiunta alla rete virtuale), selezionare qui la voce CommNodeServer.

    Se si utilizza solo un server VNHost (utilizzo di una rete virtuale), selezionare la voce VNHost.

    Se non si utilizza nessuno dei due, selezionare qui la voce GUINode.

  21. Fare clic sul pulsante Applica.
  22. Fare clic sul pulsante Esci.
  23. Aprire il menu contestuale facendo clic col tasto destro del mouse sull’ingresso dello SmartRelais 3 nella matrice.
  24. Selezionare la voce Programma.
  26. Nella finestra di programmazione selezionare Collegamento USB ai nodi TCP.
  28. Fare clic sul pulsante Programma.
  29. Inizierà la programmazione.
  30. Attendere la fine della programmazione.

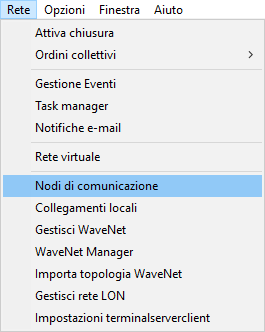

  31. Con Rete selezionare la voce Nodi di comunicazione.
  33. Se è stato creato più di un nodo di comunicazione, passare al nodo di comunicazione appena creato. Utilizzare i tasti o e o .
  34. Terminare il servizio SimonsVoss VNHost Server o SimonsVoss CommNode Server.
  35. Fare clic sul pulsante File di configurazione.
  36. Aprire i servizi di Windows.
  37. Salvare i file di configurazione del servizio in locale sul proprio PC.
  38. Copiare i file di configurazione salvati in locale e incollarli nella cartella di installazione del servizio (impostazione predefinita: C:\Programmi (x86)\SimonsVoss\VNHost o C:\Program Files (x86)\SimonsVoss\CommNodeSvr_3_4).

  39. NOTA

    notice

    Tutti e tre i file XML devono essere copiati direttamente nella cartella di installazione, non in una sottocartella.

  40. Riavviare il servizio SimonsVoss VNHost Server o SimonsVoss CommNode Server.

  41. NOTA

    notice

    Facendo clic sul pulsante Ping verificare se il servizio è in esecuzione e risponde. Se il servizio risponde, è possibile continuare. In caso contrario, tentare nuovamente di avviare il servizio.

  42. Fare clic nell’LSM sul pulsante Trasferisci.
  43. Il controller è raggiungibile tramite la rete.
  44. Terminare i servizi SimonsVoss VNHost Server e SimonsVoss CommNode Server.
  45. Configurare nuovamente il backup (vedere manuale LSM).
  46. Riavviare il servizio SimonsVoss VNHost Server o SimonsVoss CommNode Server.
  1. Il controller è raggiungibile tramite la rete e lampeggia con colore blu.
