Informazioni relative al cablaggio - Sistema SmartRelè 3
Linee con trasmissione dati | Cat 5 o cavo di installazione per servizi di telecomunicazione (ad es. F-YAY 2x2x0,6) |
Linee con trasmissione dati e alimentazione di corrente | Cat 5 o cavo di installazione per servizi di telecomunicazione (ad es. F-YAY 2x2x0,6) |
Linee tranne quella di alimentazione di corrente | Linee a piacere (ad es. F-YAY 2x2x0,6) |
AVVISO
Considerare cadute di tensione
La resistenza in rame può comportare una caduta di tensione che dipende da sezione del cavo, flusso di corrente e lunghezza del cavo. Le linee per l’alimentazione di tensione devono avere dimensioni sufficienti.
- Assicurarsi che la sezione delle linee per l’alimentazione di tensione sia sufficiente. Utilizzare eventualmente un altro cavo idoneo.
- Eventualmente, afferrare le coppie di linee insieme per aumentare la sezione.
- Utilizzare eventualmente una fonte di tensione vicina al modulo SmartOutput.
- Ove possibile, aumentare la tensione di alimentazione (osservare le specifiche tecniche!).
AVVISO
Malfunzionamenti dovuti a radiazioni di disturbo
Le fonti di disturbo possono danneggiare la sicurezza di funzionamento.
- Attenersi alle istruzioni di montaggio (vedere Montaggio).
- Utilizzare cavi schermati a doppino intrecciato.
- Collegare lo schermo del cavo su un lato al potenziale di terra.
AVVISO
*) sottotensione nel lettore in caso di alimentazione PoE
Se il controller è alimentato via PoE, un trasformatore di tensione riduce la tensione di alimentazione PoE a 13V. Questa tensione è disponibile per l’alimentazione dei lettori collegati e in caso di cavi lunghi o sezioni ridotte può non essere sufficiente a garantire il funzionamento senza disturbi del lettore (vedere anche Informazioni relative al cablaggio). Adottare uno dei seguenti accorgimenti:
- Utilizzare un alimentatore esterno per il lettore.
- Per aumentare la tensione di alimentazione interna, utilizzare un alimentatore esterno per il controller la cui tensione superi nettamente 13 VDC. In questo modo si aumenta anche la tensione di alimentazione per il lettore, eliminando l’impatto della caduta di tensione sulla linea.
- Accorciare la lunghezza del cavo.
- Aumentare la sezione del cavo.

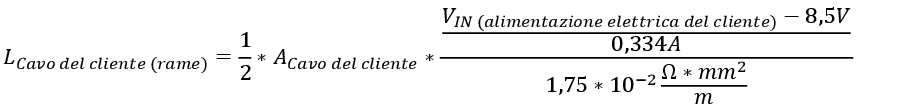

Tramite il modulo è possibile effettuare un calcolo approssimativo per i cavi in rame. Il modulo considera la lunghezza massima del cavo in base alla caduta di tensione. Non vengono considerati altri disturbi, quali le resistenze di contatto o i campi elettromagnetici di disturbo che limitano la lunghezza massima dei cavi a 300 m. Si utilizza la seguente formula:
Il risultato corrisponde alla lunghezza massima del cavo risultante dalla caduta di tensione. Tale lunghezza equivale al tragitto di andata e ritorno. Per aumentare la sicurezza di funzionamento, utilizzare per il lettore un proprio alimentatore a partire dal 75% della lunghezza massima calcolata.
Inserire nel modulo i seguenti dati:
Valore | Spiegazione |
|---|---|
Tensione di alimentazione VIN [V] | Tensione dell’alimentatore collegato. Leggere il valore sull’alimentatore o rivolgersi all'elettricista responsabile. Se il controller è alimentato via PoE, impostare 13 V. Inserire il numero senza unità e separare le cifre dopo la virgola con un punto (ad es. 13.5) |
Sezione cavo A [mm²] | Sezione del cavo posato o previsto. Leggere il valore sul cavo o rivolgersi all'elettricista responsabile. Inserire il numero senza unità e separare le cifre dopo la virgola con un punto (ad es. 0.5). |
La seguente tabella contiene le lunghezze massime per le sezioni cavo e le tensioni di alimentazione più diffuse.
0,1022 mm² (=AWG27) | 0,14 mm² | 0,2 mm² | 0,6 mm² | |
PoE | 39 m | 53 m | 76 m | 230 m |
9 V | 4 m | 5 m | 8 m | 25 m |
12 V | 30 m | 41 m | 59 m | 179 m |
24 V | 135 m | 185 m | 265 m | 300 m |
32 V | 205 m | 281 m | 300 m | 300 m |
