Configuration - Système SmartRelais 3

Grâce au logiciel LSM, vous pouvez programmer et configurer le contrôleur et les lecteurs du système SREL3-ADV. Les autres composants du système SREL3-ADV ne doivent pas être programmés.

NOTE

notice

Première programmation via USB

Le contrôleur peut être abordé via TCP/IP. À la sortie d’usine, aucune adresse IP ne lui a été attribuée. C’est pourquoi la première programmation permettant d’attribuer une adresse IP, doit être effectuée à l’aide d’une connexion USB.

  1. Composants alimentés en électricité.
  2. Contrôleur relié à l’ordinateur via câble USB.
  3. Lecteur relié au contrôleur (voir Câblage).
  4. LSM installé et démarré en tant qu’administrateur.
  5. Condition préalable au système remplie.
  6. Nœud de communication créés (VNHost et CommNode, voir Manuel LSM).
  1. Créer une nouvelle installation de fermeture G2.
  2. Ouvrez les paramètres de l’installation de fermeture en cliquant sur les boutons ....
  3. Passez à l’onglet Gestion des cartes G2.
  4. Ouvrez le menu déroulant Type de carte.
  5. Choisissez votre type de carte.
  6. Ouvrez le menu déroulant Configuration.
  7. Choisissez une configuration.

  8. NOTE

    notice

    Configurations adaptées

    Pour une utilisation dans une installation de fermeture avec un système SREL3-ADV, seules les configurations AV sont adaptées.

  9. Cliquez sur le bouton Accepter.
  10. Cliquez sur le bouton Quitter.
  11. L'aperçu de la matrice est à nouveau visible.
  12. Créer une nouvelle fermeture de type G2 Smart Relay 3.
  13. Ouvrez les paramètres par un double-clic sur l’entrée du SmartRelais 3 dans la matrice.
  14. Passez à l’onglet Paramétrages IP (aide sur les paramètres IP, voir Déterminer les paramétrages IP).
  15. Veuillez saisir une adresse IPv4.
  16. Veuillez saisir un masque de sous-réseau IPv4.
  17. Ouvrez le menu déroulant Noeuds de communication.
  18. Veuillez sélectionner le nœud de communication respectif (si vous n’avez pas encore créer de nœud de communication pour le service, vous devez alors en créer un nouveau. Voir Créer les nœuds de communication).

  20. NOTE

    notice

    Sélection du nœud de communication

    Si vous utilisez un serveur CommNode et un serveur VNHost (utilisation de tâches ou évènements en plus du réseau virtuel), veuillez alors choisir ici l’entrée CommNode Server.

    Si vous utilisez seulement un serveur VNHost (utilisation d’un réseau virtuel), veuillez alors choisir ici l’entrée VNHost.

    Si vous n’utilisez aucun des deux, veuillez alors choisir ici l’entrée GUINode.

  21. Cliquez sur le bouton Accepter.
  22. Cliquez sur le bouton Quitter.
  23. Ouvrez le menu contextuel en cliquant avec le bouton droit de la souris sur l’entrée du SmartRelais 3 dans la matrice.
  24. Sélectionnez l’entrée Programmer.
  26. Dans la fenêtre de programmation, sélectionnez Liaison USB avec les nœuds TCP.
  28. Cliquez sur le bouton Programmer.
  29. La programmation démarre.
  30. Attendez la programmation.

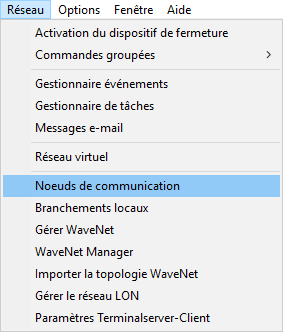

  31. Via Réseau, sélectionnez l’entrée Noeuds de communication.
  33. Si vous avez crée plusieurs nœuds de communication, veuillez alors passer au nœud de communication récemment créé. Utilisez les touches ou et ou .
  34. Fermez le service SimonsVoss VNHost Server ou SimonsVoss CommNode Server.
  35. Cliquez sur le bouton Configuration.
  36. Ouvrez les services Windows.
  37. Enregistrez les fichiers config. du service localement sur votre ordinateur.
  38. Copiez les fichiers config. sauvegardés localement et collez-les dans le dossier d’installation du service (standard : C:\Programme (x86)\SimonsVoss\VNHost ou C:\Program Files (x86)\SimonsVoss\CommNodeSvr_3_4).

  39. NOTE

    notice

    Les trois fichiers XML doivent être copiés directement dans le dossier d’installation et pas dans un sous-dossier.

  40. Redémarrez le service SimonsVoss VNHost Server ou SimonsVoss CommNode Server.

  41. NOTE

    notice

    En cliquant une fois sur le bouton Ping, vérifiez si le service fonctionne et répond. Si le service fonctionne, vous pouvez alors continuer. Dans le cas contraire, veuillez redémarrer le service.

  42. Dans le LSM, cliquez sur Transférer.
  43. Le contrôleur est joignable via le réseau.
  44. Fermez les services SimonsVoss VNHost Server et SimonsVoss CommNode Server.
  45. Paramétrez une nouvelle fois votre sauvegarde (voir manuel LSM).
  46. Redémarrez les services SimonsVoss VNHost Server et SimonsVoss CommNode Server.
  1. Le contrôleur est joignable via le réseau et clignote bleu.
