Reset del controller con cavo USB - Sistema SmartRelè 3

Il controller può essere ripristinato con un cavo USB. Questa possibilità esiste se il controller non è ancora stato integrato ed è fisicamente facile da raggiungere.

  1. Componenti ordinatamente cablati (vedere Cablaggio).
  2. Componenti sotto tensione.
  3. Il controller è collegato al calcolatore con un cavo USB.
  1. Selezionare la voce del controller dello SmartRelais 3 nella matrice.
  2. Selezionare da Programmaz. la voceLeggere la chiusura selezionata/impostare ora.

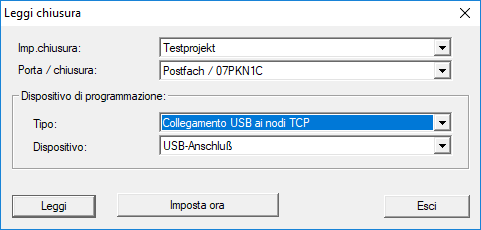

  4. Si aprirà la finestra Leggi chiusura.
  6. Aprire il menu a tendina Tipo.
  7. Scegliere la voce Collegamento USB ai nodi TCP.
  9. Fare clic sul pulsante Leggi.
  10. La chiusura viene letta.
  11. Si aprirà la finestra G2 Smart Relay 3.
  12. Fare clic sul pulsante Reset software.
  13. Si aprirà la finestra Ripristina chiusura.
  14. Inserire la password dell’impianto di chiusura o trasferirla dalla banca dati.
  15. Fare clic sul pulsante Reset software.
  16. La chiusura viene resettata.
  1. Chiusura resettata.
