Creare moduli SmartOutput - Sistema SmartRelè 3

Il controller del sistema SREL3-ADV dopo la creazione dell’alimentazione di tensione cerca i moduli SmartOutput. Se i moduli SmartOutput sono alimentati a corrente, il controller li riconoscerà.

Per la programmazione è necessario che il numero di moduli SmartOutput riconosciuti corrisponda al numero indicato in LSM. È possibile inserire i moduli SmartOutput come segue.

  1. Componenti ordinatamente cablati (vedere Cablaggio).
  2. Componenti sotto tensione.
  3. Controller resettato (vedere Resettare il controller).
  1. Aprire le impostazioni con un doppio clic sull’ingresso dello SmartRelais 3 nella matrice.
  2. Passare alla scheda Configurazione/dati.
  3. Fare clic sul pulsante Configurazione ampliata.

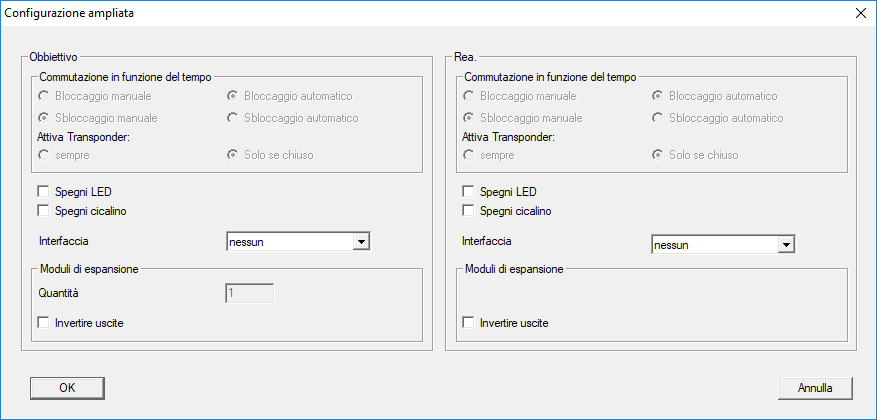

  4. Si aprirà la finestra Configurazione ampliata.
  6. Inserire nel campo Moduli di espansione il numero di moduli SmartOutput collegati.
  7. Fare clic sul pulsante OK.
  8. La finestra si chiude.
  9. Fare clic sul pulsante Applica.
  10. Fare clic sul pulsante Esci.
  11. LSM ritorna alla matrice.
  12. Aprire il menu contestuale facendo clic col tasto destro del mouse sull’ingresso dello SmartRelais 3 nella matrice.
  13. Scegliere la voce Programma.
  15. Aprire il menu a tendina Tipo.
  16. Scegliere la voce Collegamento USB ai nodi TCP.
  18. Fare clic sul pulsante Programma.
  1. Avviare la programmazione.
