Commutazione temporizzata - Sistema SmartRelè 3

AVVISO

Apertura imprevista attraverso l’utilizzo con un modulo SmartOutput

Il comportamento di apertura con il modulo SmartOutput, in combinazione con una gestione delle fasce orarie, è diverso dal comportamento di apertura senza modulo SmartOutput.

Tutti i relè del modulo SmartOutput sono commutati.

  1. Osservare i capitoli Configurazione estesa con moduli SmartOutput e Configurazione estesa senza modulo SmartOutput.

Ai fini della commutazione temporizzata si applica il quinto gruppo del programma delle fasce orarie.

Assegnazione di un programma delle fasce orarie

  1. LSM avviato.
  2. Sistema SREL3-ADV:
  3. programma delle fasce orarie creato.
  1. Aprire le impostazioni con un doppio clic sull’ingresso dello SmartRelais 3 nella matrice.
  2. Passare alla scheda Porta.
  3. Aprire il menu a discesa Fascia oraria.
  4. Selezionare la fascia oraria.
  5. Fare clic sul pulsante Applica.
  6. Fare clic sul pulsante Esci.
  1. La fascia oraria è selezionata.

Attivazione della gestione delle fasce orarie e della commutazione temporizzata

Mentre la gestione delle fasce orarie influisce solo sulle autorizzazioni dei supporti di identificazione, la commutazione temporizzata attiva anche la commutazione temporale del relè nel controller. Devono essere attivate entrambe.

  1. LSM avviato.
  2. Sistema SREL3-ADV:
  3. programma delle fasce orarie assegnato.
  1. Aprire le impostazioni con un doppio clic sull’ingresso dello SmartRelais 3 nella matrice.
  2. Passare alla scheda Configurazione/dati.
  3. Attivare la casella di controllo Gestione fasce orarie.
  4. Attivare la casella di controllo Cambio orario.
  5. Fare clic sul pulsante Configurazione ampliata.

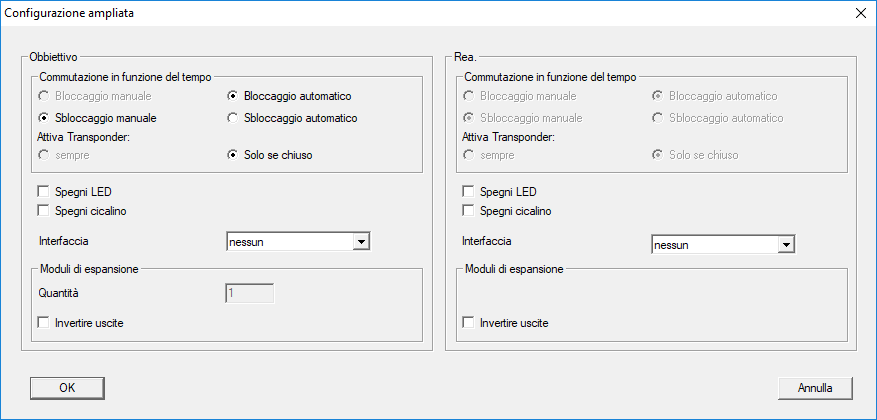

  6. Si aprirà la finestra Configurazione ampliata.
  8. Impostare le opzioni per il blocco automatico e manuale e per lo sblocco secondo le proprie preferenze nell’area Commutazione in funzione del tempo (vedere Configurazione estesa senza modulo SmartOutput e Configurazione estesa con moduli SmartOutput).
  9. Fare clic sul pulsante OK.
  10. La finestra si chiude.
  11. Fare clic sul pulsante Applica.
  12. Fare clic sul pulsante Esci.
  1. La gestione delle fasce orarie e la commutazione temporizzata sono attivate.

AVVISO

Attivazione nel periodo autorizzato/non autorizzato

La commutazione temporizzata viene attivata sempre al successivo quarto d’ora pieno. Se la programmazione avviene nel periodo definito, la commutazione ha luogo in tale periodo al successivo quarto d’ora pieno. Se il programma delle fasce orarie precedente prevede che il sistema SREL3-ADV sia chiuso e il nuovo programma delle fasce orarie stabilisce che il sistema SREL3-ADV sia aperto, l’apertura viene effettuata al successivo quarto d’ora pieno.

  1. Scollegare temporaneamente l’alimentazione di tensione per attivare immediatamente la commutazione temporizzata.
  2. Assicurarsi che entro il quarto d’ora pieno successivo non si verifichino accessi non autorizzati.

Modifica del programma delle fasce orarie

Per la modifica del programma delle fasce orarie vedere il manuale LSM.
