Apertura remota - Sistema SmartRelè 3

Anche senza mezzi di identificazione, è possibile commutare il relè nel controller in qualsiasi momento con l’LSM.

NOTA

notice

Un’apertura remota ha la precedenza sulla gestione delle fasce orarie. Essa commuta il relè anche se i contatti relè devono rimanere aperti dopo la gestione delle fasce orarie.

Apertura remota con cavo USB

  1. Il controller è già stato programmato.
  2. Componenti ordinatamente cablati (vedere Cablaggio).
  3. Componenti sotto tensione.
  1. Tramite Rete selezionare la voce Attiva chiusura.

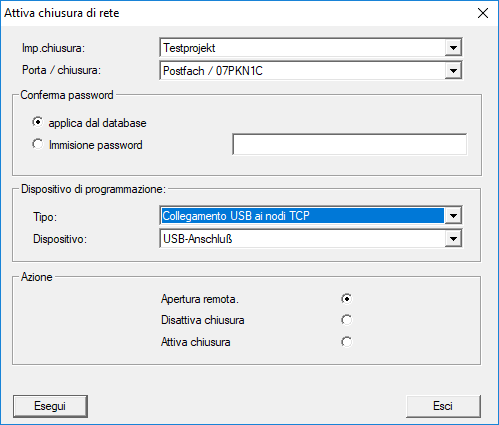

  2. Si apre la finestra Attiva chiusura di rete.
  4. Aprire il menù a tendina Porta / chiusura.
  5. Selezionare il controller del sistema SREL3 ADV.
  6. Aprire il menù a tendina Tipo.
  7. Selezionare la voce Collegamento USB ai nodi TCP.
  9. Aprire il menù a tendina Dispositivo.
  10. Selezionare eventualmente l’indirizzo IP.
  11. Selezionare l’opzione Apertura remota..
  12. Fare clic sul pulsante Esegui.
  1. Il relè commuta nel controller.
  2. Si visualizza la finestra Programmazione terminata.

Apertura remota tramite TCP/IP

  1. Il controller è già stato programmato.
  2. Componenti ordinatamente cablati (vedere Cablaggio).
  3. Componenti sotto tensione.
  1. Tramite Rete selezionare la voce Attiva chiusura.
  2. Si apre la finestra Attiva chiusura di rete.
  4. Aprire il menù a tendina Porta / chiusura.
  5. Selezionare il controller del sistema SREL3 ADV.
  6. Aprire il menù a tendina Tipo.
  7. Selezionare la voce Nodi TCP.
  9. Aprire il menù a tendina Dispositivo.
  10. Selezionare eventualmente l’indirizzo IP.
  11. Selezionare l’opzione Apertura remota..
  12. Fare clic sul pulsante Esegui.
  1. Il relè commuta nel controller.
  2. Si visualizza la finestra Programmazione terminata.
