Konfiguration - Smartrelä 3 system

Med LSM-Software kan du programmera och konfigurera styrenheten och läsarna till SREL3-ADV-systemet. Andra komponenter i SREL3-ADV-systemet behöver inte programmeras.

INFO

notice

Första programmering via USB

Styrenheten kan aktiveras via TCP/IP. I leveransskick är dock ingen IP-adress tilldelad. Därför ska den första programmeringen där en IP-adress tilldelas genomföras med en USB-anslutning.

  1. Komponenten försörjs med spänning.
  2. Styrenheten ansluten med USB-kabel till datorn.
  3. Läsare ansluten till styrenheten (se Kabeldragning).
  4. LSM installerad och startad som administratör.
  5. Systemvillkor uppfyllda.
  6. Kommunikationsnod konfigurerad (VNHost och CommNode, se LSM-handbok).
  1. Skapa ett nytt G2-låssystem.
  2. Öppna låssystemets inställningar genom att klicka på knappen ....
  3. Växla till fliken Korthantering G2.
  4. Öppna rullgardinsmenyn Korttyp.
  5. Välj en korttyp.
  6. Öppna rullgardinsmenyn Konfiguration.
  7. Välj en konfiguration.

  8. INFO

    notice

    Lämpliga konfigurationer

    Endast AV-konfigurationer lämpar sig för användning i ett låssystem med SREL3-ADV-system.

  9. Klicka på knappen Spara.
  10. Klicka på knappen Avsluta.
  11. Matrisvyn syns igen.
  12. Skapa ett nytt lås av typen G2-Smart Relay 3.
  13. Öppna inställningarna genom att dubbelklicka på posten för SmartRelä 3 i matrisen.
  14. Växla till fliken IP-inställningar (hjälp till IP-inställningar, se Fastställa IP-inställningar).
  15. Ange en IPv4-adress.
  16. Ange en IPv4-subnätmask.
  17. Öppna rullgardinsmenyn Kommunikationsnod.
  18. Välj en passande kommunikationsnod (om du ännu inte har valt någon passande kommunikationsnod för tjänsten måste du först skapa en. Se Skapa kommunikationsnod).

  20. INFO

    notice

    Val av kommunikationsnod

    Om du använder en CommNode-server och en VNHost-server (användning av uppgifter eller evenemang vid sidan av det virtuella nätverket) ska du välja posten CommNodeServer här.

    Om du endast använder en VNHost-server (användning av ett virtuellt nätverk), ska du välja posten VNHost.

    Om du inte använder något av de båda alternativen ska du välja posten GUINode här.

  21. Klicka på knappen Spara.
  22. Klicka på knappen Avsluta.
  23. Öppna kontextmenyn genom att högerklicka på posten för SmartRelä 3 i matrisen.
  24. Välj posten Programmering.
  26. Välj programmeringsfönstret USB-anslutning till TCP-noder.
  28. Klicka på knappen Programmering.
  29. Programmeringen startar.
  30. Vänta tills programmeringen är avslutad.

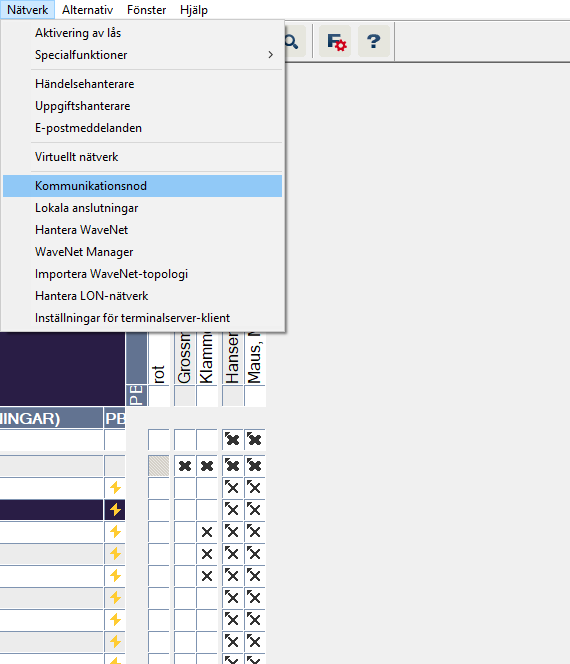

  31. Välj via Nätverk posten Kommunikationsnod.
  33. Om du har skapat mer än en kommunikationsnod ska du växla till den kommunikationsnod som du just skapat. Använd knapparna eller och eller .
  34. Använd tjänsten SimonsVoss VNHost Server resp. SimonsVoss CommNode Server.
  35. Klicka på knappen Konfig-filer.
  36. Öppna Windows-tjänsterna.
  37. Spara tjänstens konfigurationsfiler lokalt på din dator.
  38. Kopiera de lokalt sparade konfigurationsfilerna och infoga dessa i tjänstens installationsmapp (standard: C:\Programme (x86)\SimonsVoss\VNHost resp. C:\Program Files (x86)\SimonsVoss\CommNodeSvr_3_4).

  39. INFO

    notice

    Alla tre XML-filer ska kopieras direkt i installationsmappen och inte i en undermapp.

  40. Starta om tjänsten SimonsVoss VNHost Server resp. SimonsVoss CommNode Server.

  41. INFO

    notice

    Kontrollera genom att klicka på knappenPing om tjänsten är igång och svarar. När tjänsten svarar kan du fortsätta. I annat fall ska du försöka starta om tjänsten.

  42. Klicka i LSM på knappen Överför.
  43. Styrenheten kan nås via nätverket.
  44. Avsluta tjänsten SimonsVoss VNHost Server och SimonsVoss CommNode Server.
  45. Skapa en ny backup (se LSM-handboken).
  46. Starta om tjänsterna SimonsVoss VNHost Server och SimonsVoss CommNode Server.
  1. Styrenheten kan nås via nätverket och blinkar blått.
