Errore di trasmissione - Sistema SmartRelè 3

Servizio non disponibile

Una causa frequente di errori di trasmissione nella programmazione è un servizio mancante o ormai concluso. Controllare se il servizio è disponibile.

  • Se si utilizza una rete virtuale, il server VNHost deve funzionare.
  • Se si utilizza lo SmartRelais in rete e si valutano gli input, il server CommNode deve funzionare.

In caso di incertezza, controllare entrambi i servizi:

  1. Il controller è già stato programmato.
  2. Componenti ordinatamente cablati (vedere Cablaggio).
  3. Componenti sotto tensione.
  1. sfiorare il tasto Windows.
  2. Inserire services.
  3. Facendo clic con il tasto destro del mouse sulla voce visualizzata, aprire il menu contestuale.
  4. Selezionare la voce Esegui come amministratore.
  6. Inserire qui eventualmente nome utente e password:
  7. si apre la finestra Servizi.
  8. Cercare i seguenti servizi: SimonsVoss CommNode Server e/o SimonsVoss VNHost Server.
  9. Controllare lo stato dei servizi.
  10. Se i servizi non sono svolti, aprire il menu contestuale dei servizi facendo clic con il tasto destro del mouse.
  11. Selezionare la voce Avvia.
  13. Si avvia il servizio.
  14. Svolgere una programmazione (vedi Programmazione).
  1. Il controller è programmato.

Errore di configurazione IP

Un’altra possibile causa degli errori di trasmissione nella programmazione è un errore della configurazione IP nello SmartRelais (riconoscibile da lunghissimi tentativi di lettura prima della visualizzazione del messaggio di errore).

In questo caso, assegnare un nuovo indirizzo IP nell’LSM e svolgere una programmazione con un cavo USB.

  1. LSM avviato.
  2. Il controller è collegato al calcolatore con un cavo USB.
  3. Componenti ordinatamente cablati (vedere Cablaggio).
  4. Componenti sotto tensione.
  1. Aprire le impostazioni con un doppio clic sull’ingresso dello SmartRelais 3 nella matrice.
  2. Passare alla scheda Impostanzioni IP.
  3. Inserire un altro indirizzo IP libero (per il rilevamento di un indirizzo IP libero vedi Rilevamento delle impostazioni IP).
  4. Fare clic sul pulsante Applica.
  5. Fare clic sul pulsante Esci.
  6. Svolgere una programmazione con un cavo USB (vedi Programmazione).

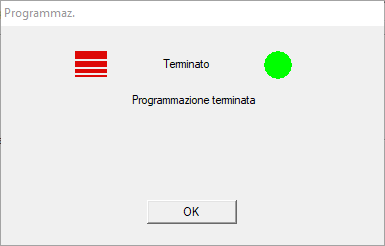

  7. Si visualizza la finestra Programmazione terminata.
  1. Errore di configurazione IP risolto.
