TCP/RS-485: Radio-Radio-GatewayNode hinzufügen - Step by Step WO

  1. SI.GN.R an WN.POWER.SUPPLY.PPP angeschlossen.
  2. SI.GN.R montiert.
  3. SmartIntego-Manager geöffnet.
  1. Klicken Sie mit der rechten Maustaste auf die Navigationswurzel (WaveNet_XX_X).

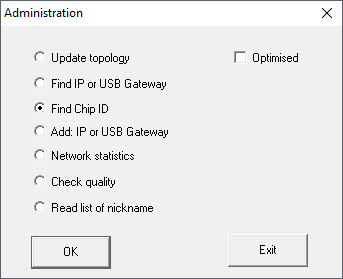

  2. Fenster Administration öffnet sich.
  4. Wählen Sie die Option Find Chip ID.
  5. Klicken Sie auf die Schaltfläche OK.
  6. Fenster Administration schließt sich.
  7. Fenster Search for node öffnet sich.
  9. Geben Sie die Chip-ID des SI.GN.R ohne führende Nullen ein (Etikett bzw. Typenschild).
  10. Klicken Sie auf die Schaltfläche Starten.
  11. Fenster Search for node schließt sich.
  12. SmartIntego-Manager sucht nach Chip-ID.
  13. SmartIntego-Manager zeigt Suchergebnis mit RSSI-Werten angezeigt. (RSSI-Werte geben die Erreichbarkeit von den vorhandenen GatewayNodes an.)
  14. Wählen Sie den GatewayNode aus, dem Sie den GatewayNode Radio hinzufügen wollen (in der Regel der mit der besten Erreichbarkeit).
  15. Klicken Sie auf die Schaltfläche OK.
  16. Suchergebnisse werden geschlossen.
  17. Klicken Sie mit der rechten Maustaste auf den Eintrag des neuen GatewayNodes.

  18. HINWEIS

    notice

    Namensvergabe durch Namenliste

    Wenn Sie eine Namensliste verwenden (siehe Namensliste erstellen, erweitern und importieren), dann müssen Sie die GatewayNodes nicht mehr benennen.

  19. Fenster Administration öffnet sich.
  20. Geben Sie den Namen Ihres GatewayNodes an.
  21. Klicken Sie auf die Schaltfläche OK.
  22. Fenster Administration schließt sich.
  23. Klicken Sie auf die Schaltfläche Save.
  24. SmartIntego-Manager nimmt Kontakt zum GatewayNode auf.
  25. SmartIntego-Manager weist GatewayNode Device-Adresse zu.
  26. SmartIntego-Manager speichert Routingtabelle im GatewayNode.
  27. Wiederholen Sie ggfs. die Benennung für die anderen GatewayNodes.
  28. Fügen Sie ggfs. weitere Schließungen zum neuen Segment hinzu.
  29. Klicken Sie auf die Schaltfläche Save.
  30. SmartIntego-Manager nimmt Kontakt zum GatewayNode auf.
  31. SmartIntego-Manager weist GatewayNode Device-Adresse zu.
  32. SmartIntego-Manager speichert Routingtabelle im GatewayNode.

HINWEIS

notice

Datenverlust durch unsachgemäßes Beenden

Die Daten werden erst mit dem ordnungsgemäßen Beenden des SmartIntego-Managers in das SmartIntego-Tool (WO) übertragen. Im SmartIntego-Tool (WO) sind die Dateien nach dem Speichern permanent in der *ikp-Datei gespeichert.

  1. Klicken Sie auf die Schaltfläche Save.
  2. Beenden Sie den SmartIntego-Manager ordnungsgemäß über die Schaltfläche Exit.
