Node IO konfigurieren - Step by Step WO

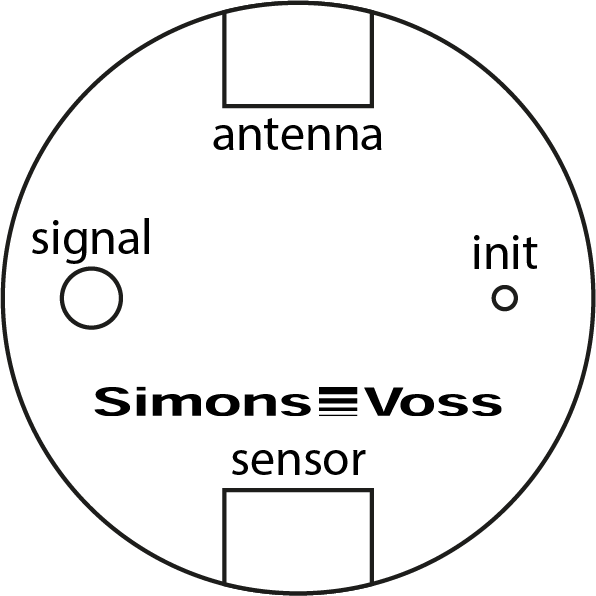

  1. Schließen Sie das Sensorkabel (WN.LN.SENSOR.CABLE) an den SmartIntego-Node-IO an (Buchse "Sensor").
  3. Klicken Sie mit der rechten Maustaste auf die Navigationswurzel (WaveNet_XX_X).
  4. Fenster Administration öffnet sich.
  5. Wählen Sie eine der Optionen: Find Chip ID, Search master segment oder Update topology.
  6. Klicken Sie auf die Schaltfläche OK.
  7. Fenster Administration schließt sich.
  8. Folgen Sie den Anweisungen, um den SmartIntego-Node-IO einzurichten.
  1. SmartIntego-Node-IO konfiguriert.

Der SmartIntego-Node-IO ist eine reine WaveNet-Komponente. Er muss deshalb nicht im SmartIntego-Tool (WO) programmiert werden.

Bitte entnehmen Sie die genaue Anschlussbelegung des Sensorkabels der Dokumentation des Integrators.
