Zeitumschaltung - SmartRelais 3 System

ACHTUNG

Unbeabsichtigte Öffnung durch Einsatz mit SmartOutput-Modul

Das Öffnungsverhalten mit SmartOutput-Modul im Zusammenhang mit einer Zeitzonensteuerung ist abweichend von dem Öffnungsverhalten ohne SmartOutput-Modul.

Alle Relais des SmartOutput-Moduls werden geschaltet.

  1. Beachten Sie die Kapitel Erweiterte Konfiguration mit SmartOutput-Modulen und Erweiterte Konfiguration ohne SmartOutput-Modul.

Für die Zeitumschaltung ist die fünfte Gruppe des Zeitzonenplans relevant.

Zuordnung eines Zeitzonenplans

  1. LSM gestartet.
  2. SREL3-ADV-System angelegt.
  3. Zeitzonenplan angelegt.
  1. Öffnen Sie die Einstellungen mit einem Doppelklick auf den Eintrag des SmartRelais 3 in der Matrix.
  2. Wechseln Sie zur Registerkarte Tür.
  3. Öffnen Sie das Dropdown-Menü Zeitzone.
  4. Wählen Sie Ihre Zeitzone aus.
  5. Klicken Sie auf die Schaltfläche Übernehmen.
  6. Klicken Sie auf die Schaltfläche Beenden.
  1. Zeitzone ist ausgewählt.

Aktivieren der Zeitzonensteuerung und der Zeitumschaltung

Während die Zeitzonensteuerung an sich nur die Berechtigungen von Identifikationsmedien beeinflusst, aktiviert die Zeitumschaltung auch das zeitabhängige Schalten des Relais im Controller. Beides muss aktiviert werden.

  1. LSM gestartet.
  2. SREL3-ADV-System angelegt.
  3. Zeitzonenplan zugeordnet.
  1. Öffnen Sie die Einstellungen mit einem Doppelklick auf den Eintrag des SmartRelais 3 in der Matrix.
  2. Wechseln Sie zur Registerkarte Konfiguration/Daten.
  3. Aktivieren Sie die Checkbox Zeitzonensteuerung.
  4. Aktivieren Sie die Checkbox Zeitumschaltung.
  5. Klicken Sie auf die Schaltfläche Erweiterte Konfiguration.

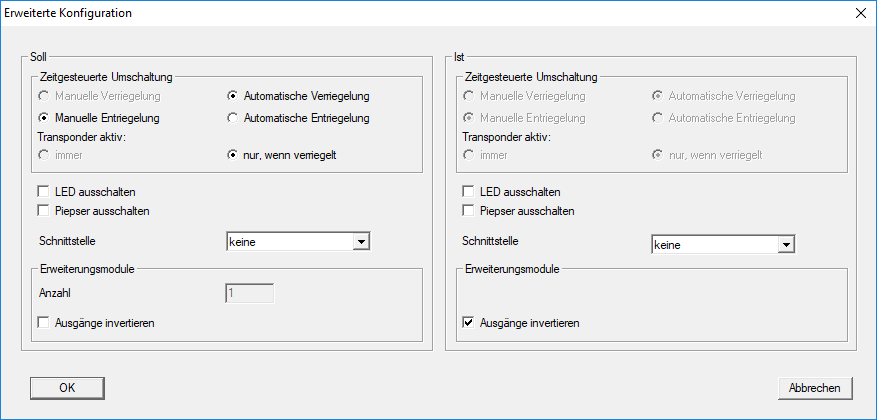

  6. Fenster Erweiterte Konfiguration öffnet sich.
  8. Stellen Sie die Optionen für die automatische und manuelle Verriegelung und Entriegelung im Bereich Zeitgesteuerte Umschaltungnach ihren Wünschen ein (siehe Erweiterte Konfiguration ohne SmartOutput-Modul und Erweiterte Konfiguration mit SmartOutput-Modulen).
  9. Klicken Sie auf die Schaltfläche OK.
  10. Fenster schließt sich.
  11. Klicken Sie auf die Schaltfläche Übernehmen.
  12. Klicken Sie auf die Schaltfläche Beenden.
  1. Zeitzonensteuerung und Zeitumschaltung sind aktiviert.

ACHTUNG

Aktivierung im berechtigten/nicht berechtigten Zeitraum

Die Zeitumschaltung wird immer zur nächsten vollen Viertelstunde aktiviert. Wenn die Programmierung im definierten Zeitraum erfolgt, dann erfolgt im definierten Zeitraum die Umschaltung erst zur nächsten vollen Viertelstunde. Wenn der bisherige Zeitzonenplan vorsieht, dass das SREL3-ADV-System jetzt geschlossen ist und der neu programmierte Zeitzonenplan vorsieht, dass das SREL3-ADV-System jetzt geöffnet ist, dann wird die Öffnung erst zur nächsten vollen Viertelstunde wirksam.

  1. Trennen Sie die Stromversorgung vorübergehend, um die Zeitumschaltung sofort zu aktivieren.
  2. Stellen Sie sicher, dass bis zur nächsten vollen Viertelstunde keine unberechtigten Zutritte stattfinden.

Bearbeiten des Zeitzonenplans

Zur Bearbeitung des Zeitzonenplans siehe LSM-Handbuch.
