Tidsomstilling - SmartRelay 3-system

OPMÆRKSOMHED

Utilsigtet åbning gennem indsats med SmartOutput-modul

Åbningsadfærden med SmartOutput-modul i sammenhæng med en tidszonestyring afviger fra åbningsadfærden uden SmartOutput-modul.

Alle relæer i SmartOutput-modulet aktiveres.

  1. Se desuden kapitlerne Udvidet konfiguration mit SmartOutput-moduler og Udvidede konfigurationer uden SmartOutput-modul.

For tidsomstillingen er den femte gruppe i tidszoneplanen relevant.

Tildeling af en tidszoneplan

  1. LSM startet.
  2. SREL3-ADV-systemet anlagt.
  3. Tidszoneplan anlagt.
  1. Åbn indstillingen med et dobbeltklik på posten i SmartRelais 3 i matrix.
  2. Skift til fanen Dør.
  3. Åbn dropdown-menuen Tidszone.
  4. Vælg den ønskede tidszone.
  5. Klik på ikonet Anvend.
  6. Klik på ikonet Afslut.
  1. Tidszonen er valgt.

Aktivere tidszonestyringen og tidsomstillingen

Mens tidszonestyringen i sig selv kun har indflydelse på berettigelserne fra identifikationsmedierne, aktiverer tidsomstillingen også den tidsafhængige aktivering af relæet i controlleren. Begge skal være aktiveret.

  1. LSM startet.
  2. SREL3-ADV-systemet anlagt.
  3. Tidszoneplan forbundet.
  1. Åbn indstillingen med et dobbeltklik på posten i SmartRelais 3 i matrix.
  2. Skift til fanen Konfiguration/data.
  3. Aktiver checkboksen Tidszonestyring.
  4. Aktiver checkboksen Tidsomstilling.

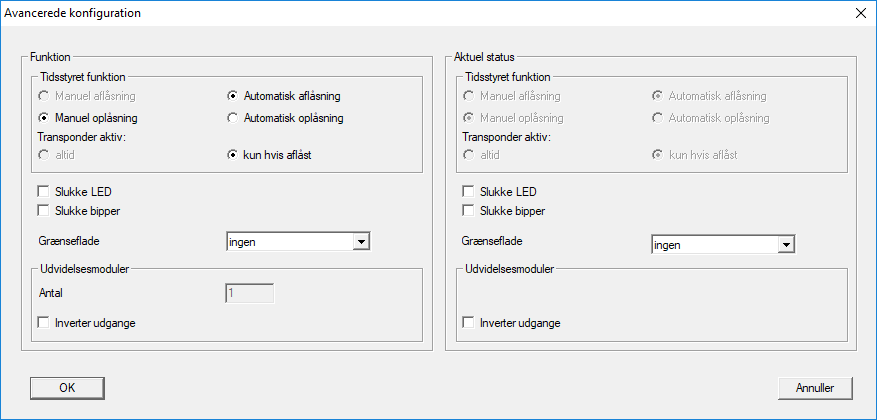

  5. Klik på ikonet Avancerede konfiguration.
  6. Vinduet Avancerede konfiguration åbnes.
  8. Indstil optionerne for den automatiske og manuelle aflåsning og oplåsning i området Tidsstyret funktionefter eget ønske (se Udvidede konfigurationer uden SmartOutput-modul og Udvidet konfiguration mit SmartOutput-moduler).
  9. Klik på ikonet OK.
  10. Vinduet lukkes.
  11. Klik på ikonet Anvend.
  12. Klik på ikonet Afslut.
  1. Tidszonestyring og tidsomstilling er aktiveret.

OPMÆRKSOMHED

Aktivering i det berettigede/ikke-berettigede tidsrum

Tidsomstillingen aktiveres altid til næste fulde kvarter. Hvis programmeringen sker i det definerede tidsrum, så sker omstillingen i det definerede tidsrum først til det næste fulde kvarter. Hvis den hidtidige tidszoneplan forudser, at SREL3-ADV-systemet nu er lukket og den nyprogrammerede tidszoneplan forudser, at SREL3-ADV-systemet nu er åbent, så bliver åbningen først virksom i det næste fulde kvarter.

  1. Adskil strømforsyningen midlertidigt for at aktivere tidsomstillingen.
  2. Kontroller, at der ikke finder uberettiget adgang sted frem til næste fulde kvarter.

Redigere tidszoneplanen

Vedr. redigering af tidszoneplanen se LSM-håndbogen.
