Tidsomkoppling - Smartrelä 3 system

OBS

Oavsiktlig öppning genom användning av SmartOutput-modul

Öppningsegenskaperna med SmartOutput-modul tillsammans med en tidszonsstyrning skiljer sig från öppningsegenskaperna utan SmartOutput-modul.

Alla reläer i SmartOutput-modulen kopplas.

  1. Beakta kapitel Utökad konfiguration med SmartOutput-moduler und Utökad konfiguration utan SmartOutput-modul.

För tidsomkoppling är den femte gruppen i tidszonsschemat relevant.

Tilldelning av ett tidszonsschema

  1. LSM startad.
  2. SREL3-ADV-system skapat.
  3. Tidszonsschema skapat.
  1. Öppna inställningarna genom att dubbelklicka på posten för SmartRelä 3 i matrisen.
  2. Växla till fliken Dörr.
  3. Öppna rullgardinsmenyn Tidszon.
  4. Välj en tidszon.
  5. Klicka på knappen Spara.
  6. Klicka på knappen Avsluta.
  1. Tidszon har valts.

Aktivera tidszonsstyrningen och tidsomkopplingen

Själva tidszonsstyrningen påverkar endast ID-mediers behörigheter, medan tidsomkopplingen även aktiverar den tidsberoende kopplingen av reläet i styrenheten. Båda måste vara aktiverade.

  1. LSM startad.
  2. SREL3-ADV-system skapat.
  3. Tidszonsschema tilldelat.
  1. Öppna inställningarna genom att dubbelklicka på posten för SmartRelä 3 i matrisen.
  2. Växla till fliken Konfiguration/data.
  3. Aktivera rutan Tidzonsstyrning.
  4. Aktivera rutan Dörruppställning.
  5. Klicka på knappen Utökad konfiguration.

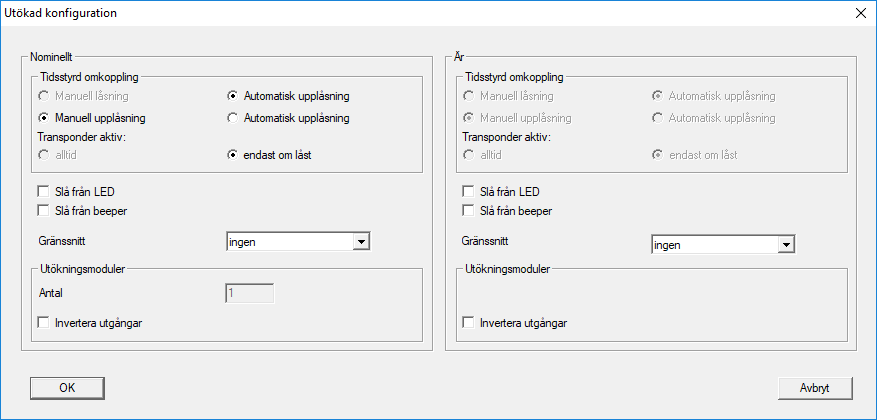

  6. Fönstret Utökad konfiguration öppnas.
  8. Ställ in alternativen för automatisk och manuell låsning och upplåsning i området Tidsstyrd omkopplingenligt dina önskemål (se Utökad konfiguration utan SmartOutput-modul och Utökad konfiguration med SmartOutput-moduler).
  9. Klicka på knappen OK.
  10. Fönstret stänger.
  11. Klicka på knappen Spara.
  12. Klicka på knappen Avsluta.
  1. Tidszonsstyrning och tidsomkoppling har aktiverats.

OBS

Aktivering i den behöriga/ej behöriga tidsperioden

Tidsomkopplingen aktiveras alltid vid nästa hela kvart. När programmering sker i en definierad tidsperiod sker omkopplingen i den definierade tidsperioden först vid nästa hela kvart. Om det gamla tidszonsschemat föreskriver att SREL3-ADV-systemet nu är stängt och det nyprogrammerade tidszonsschemat föreskriver att SREL3-ADV-systemet nu är öppet, aktiveras öppningen först vid nästa hela kvart.

  1. Koppla från spänningsförsörjningen tillfälligt för att aktivera tidsomkopplingen omedelbart.
  2. Se till att inga obehöriga tillträden sker fram till nästa hela kvart.

Bearbetning av tidszonsschemat

För bearbetning av tidszonsschemat, se LSM-handboken.
