Commutation temporaire - Système SmartRelais 3

ATTENTION

Ouverture non souhaitée par l’utilisation d’un module SmartOutput

Le comportement d’ouverture avec module SmartOutput et commande de zones horaires est différent du comportement d’ouverture sans module SmartOutput.

Tous les relais du module SmartOutput sont commutés.

  1. Veuillez tenir compte des chapitres Configuration étendue avec modules SmartOutput et Configuration étendue sans module SmartOutput.

Le cinquième groupe du plan de zones horaires est pertinent pour la commutation temporaire.

Attribution d’un plan de zones horaires

  1. Démarrage du LSM.
  2. Système SREL3-ADV créé.
  3. Plan de zones horaires créé.
  1. Ouvrez les paramètres par un double-clic sur l’entrée du SmartRelais 3 dans la matrice.
  2. Passez à l’onglet Porte.
  3. Ouvrez le menu déroulant Plage horaire.
  4. Sélectionnez votre zone horaire.
  5. Cliquez sur le bouton Accepter.
  6. Cliquez sur le bouton Quitter.
  1. La zone horaire est sélectionnée.

Activez la commande des zones horaires et la commutation temporaire

Tandis que la commande des zones horaires n’influe que sur les autorisations des supports d’identification, la commutation temporaire active également l’horaire de commutation du relais dans le contrôleur. Elles doivent toutes deux être activées.

  1. Démarrage du LSM.
  2. Système SREL3-ADV créé.
  3. Plan de zones horaires attribué.
  1. Ouvrez les paramètres par un double-clic sur l’entrée du SmartRelais 3 dans la matrice.
  2. Passez à l’onglet Équipement.
  3. Activez la case Gestion des plages horaires.
  4. Activez la case Commutation par le temps.
  5. Cliquez sur le bouton Configuration élargie.

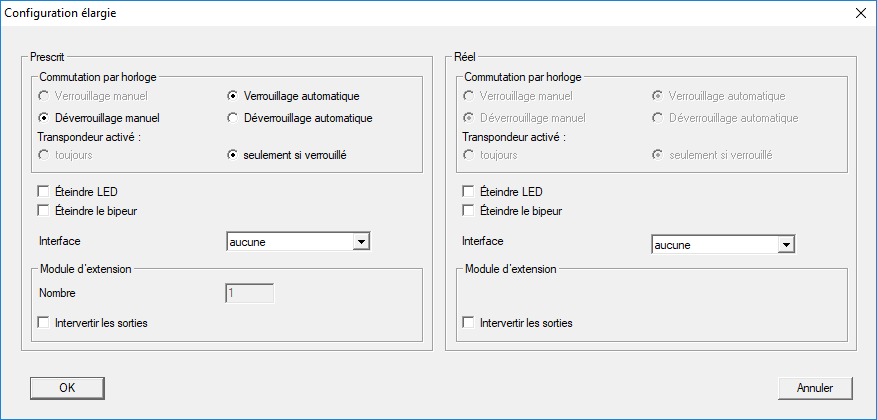

  6. La fenêtre Configuration élargie s’ouvre.
  8. Paramétrez les options pour le verrouillage et le déverrouillage automatiques et manuels dans la zone Commutation par horlogecomme vous le souhaitez (voir Configuration étendue sans module SmartOutput et Configuration étendue avec modules SmartOutput).
  9. Cliquez sur le bouton OK.
  10. La fenêtre se ferme.
  11. Cliquez sur le bouton Accepter.
  12. Cliquez sur le bouton Quitter.
  1. La commande des zones horaires et la commutation temporaire sont activées.

ATTENTION

Activation pendant la période autorisée/non autorisée

La commutation temporaire est toujours activée au prochain quart d’heure. Lorsque la programmation est effectuée pendant la période autorisée, alors la commutation temporaire a lieu au prochain quart d’heure. Si l’ancien plan de zones horaires prévoit que le système SREL3-ADV est à présent fermé et que le nouveau plan de zones horaires prévoit que le système SREL3-ADV est à présent ouvert, alors l’ouverture n’aura lieu qu’au prochain quart d’heure.

  1. Coupez temporairement l’alimentation électrique afin d'activer immédiatement la commutation temporaire.
  2. Assurez-vous qu’aucun accès non autorisé n’ait lieu jusqu’au prochain quart d’heure.

Éditer le plan de zones horaires

Voir le Manuel LSM pour savoir comment éditer le plan de zones horaires.
