Lezer - SmartRelais 3-systeem

De lezer kan in elke willekeurige positie worden gemonteerd.

LET OP

Nadelige effecten op de ontvangst door storingsbronnen

Dit apparaat communiceert draadloos. Draadloze communicatie kan nadelig beïnvloed worden of uitvallen door metalen oppervlakken en storingsbronnen.

  1. Monteer het apparaat niet op een metalen oppervlak.
  2. Houd het apparaat buiten bereik van elektrische en magnetische storingsbronnen.

Functiestoringen door weersinvloeden

De lezer is in de standaarduitvoering niet beschermd tegen spatwater en andere weersinvloeden.

  1. Wanneer u de lezer wilt gebruiken in een omgeving die niet is beschermd tegen spatwater, maak dan gebruik van de WP-variant.
  2. Zorg door extra afdichtingen voor een complete bescherming tegen spatwater.

Verkeerde overdracht door niet-afgeschermde bekabeling

Niet-afgeschermde bekabeling is gevoeliger voor storingen.

  1. Gebruik voor de verbinding met de lezer afgeschermde bekabeling (zie Informatie over de bedrading und Blokschakelbeelden).

De volgende illustraties en handelingsinstructies hebben betrekking op de LED-lezer. De montage van de gewone lezer is vergelijkbaar.

  1. Sleufschroevendraaier beschikbaar.
  1. Leg de lezer op het deksel.
  2. Duw met een schroevendraaier een van de clips naar binnen.

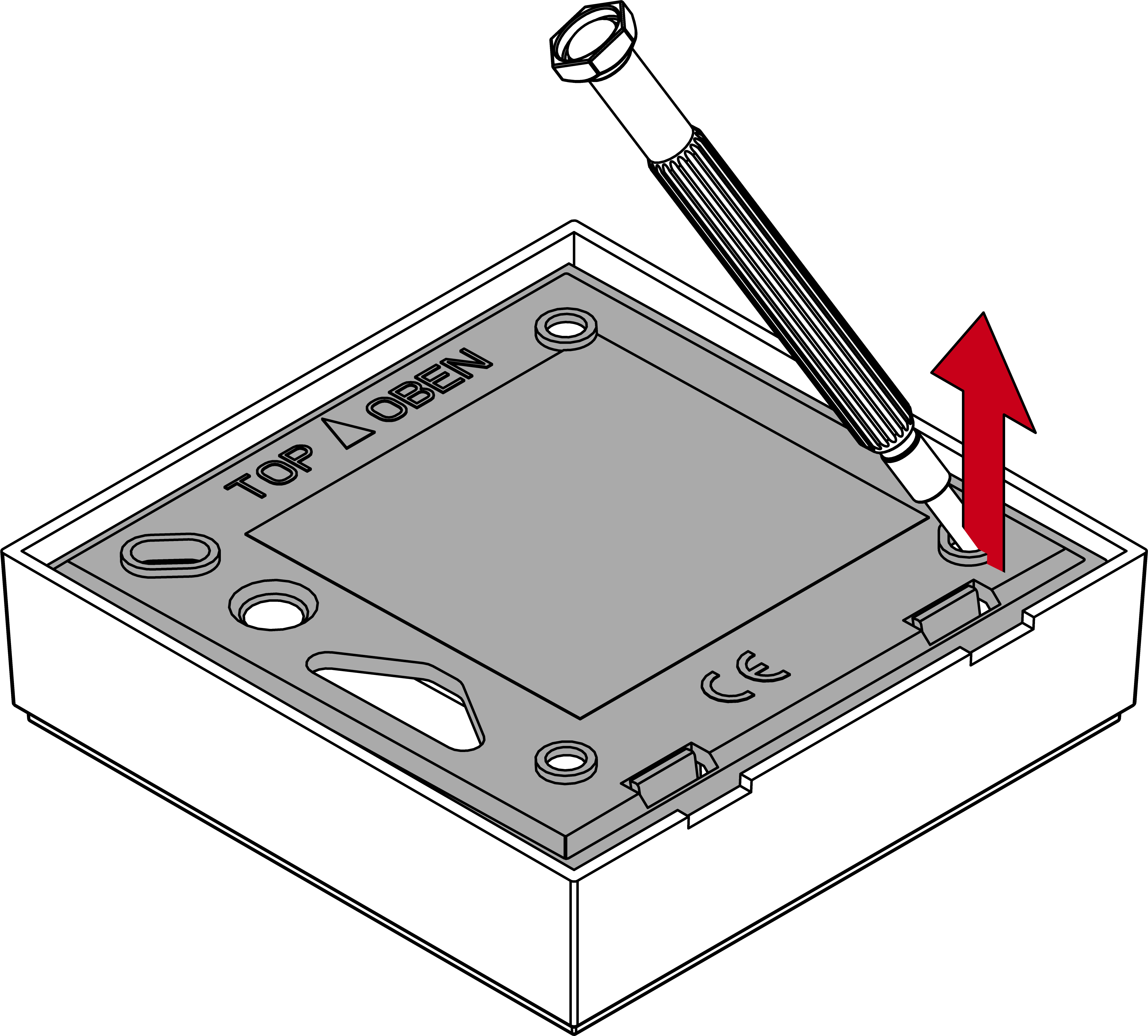

  4. Houd de clip ingedrukt en gebruik de schroevendraaier om de bodemplaat omhoog te schuiven.
  6. De clip blijft ingedrukt.
  7. Doe hetzelfde met de andere clip.
  8. Steek de schroevendraaier in de opening om de bodemplaat uit het deksel te halen.
  10. Bodemplaat en deksel zijn los van elkaar.
  11. Plaats de bodemplaat op de gewenste plek (zie Montagepositie van de externe lezer vastleggen).
  12. Sluit de bedrading van de lezer aan (zie Aansluitingen).
  13. Plaats het deksel weer terug op de bodemplaat.
  1. De lezer is gemonteerd.
