Controller - SmartRelais 3-systeem

De controller kan horizontaal of verticaal worden gemonteerd. Horizontale montage is eenvoudig en veilig met behulp van de geïntegreerde bevestigingsopeningen (zie Boorsjablonen).

LET OP

Nadelige effecten op de ontvangst door storingsbronnen

Dit apparaat communiceert draadloos. Draadloze communicatie kan nadelig beïnvloed worden of uitvallen door metalen oppervlakken en storingsbronnen.

  1. Monteer het apparaat niet op een metalen oppervlak.
  2. Houd het apparaat buiten bereik van elektrische en magnetische storingsbronnen.

Onbevoegde toegang

Het relais in de controller kan door onbevoegden worden kortgesloten.

  1. Monteer de controller met het relais in een omgeving die beveiligd is tegen onbevoegde toegang.

Onbevoegd schakelen van het relais door middel van een magneet

Het relais kan onbedoeld schakelen door sterke magneten in de buurt.

  1. Monteer de controller met het relais in een omgeving die niet toegankelijk is voor onbevoegden met magneten.
  2. Of u bedient het relais permanent onder spanning (omgekeerde uitgang en gebruikt NC+COM in plaats van NO+COM).

Functiestoringen door weersinvloeden

De controller is niet beschermd tegen spatwater en andere weersinvloeden.

  1. Monteer de controller in een omgeving die beschermd is tegen weersinvloeden.

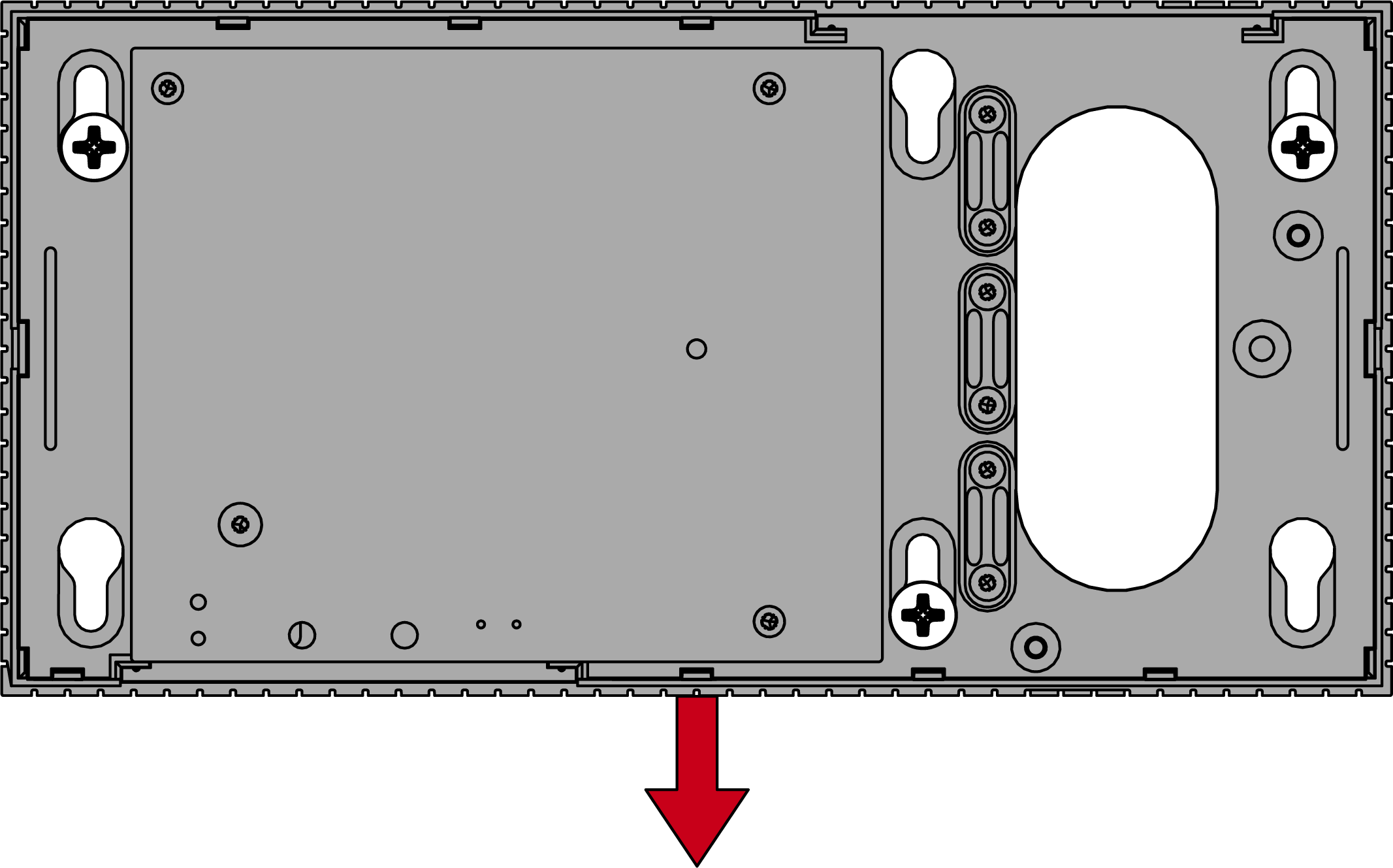

  1. Druk het deksel van de behuizing zoals weergegeven in en neem het dan weg.
  3. Houd de bodemplaat op de gewenste plaats en teken de boorgaten af.
  5. Boor de benodigde gaten met een geschikte boor.
  6. Gebruik geschikte pluggen en schroef de schroeven voor de bodemplaat erin.
  7. Plaats de bodemplaat zo dat de schroefkoppen door de uitsparingen worden geleid.
  9. Verschuif de bodemplaat zodanig dat de schroefkoppen over de groeven worden geschoven.

  11. VOORZICHTIG

    caution

    Extra bevestiging voor plafondmontage

    Het apparaat kan van het plafond vallen.

    1. Draai de schroeven vast nadat je de bodemplaat erop hebt geschoven.
  12. Doe het deksel weer terug op de bodemplaat.
  1. Montage voltooid.

Desgewenst kunt u de behuizing ook aanpassen:

  1. Stroomvoorziening losgekoppeld.
  1. Druk het geribbelde gedeelte aan de zijkant naar binnen en neem het deksel van de behuizing.
  3. Controleer de vereiste breedte van de opening van de behuizing. De hoogte van de opening bedraagt ca. 7 mm. Elke verwijderde rib verbreedt de opening met 4 mm.
  4. Kies een plek waar u de ribben wilt verwijderen.

  5. LET OP

    Geen nauwkeurige pasvorm door verwijderde clips

    Het deksel van de behuizing wordt door clips op de ribben geplaatst en vastgehouden. Wanneer u deze clips afzaagt of afbreekt, heeft het deksel van de behuizing op dit punt geen houvast meer.

    1. Verwijder dus geen ribben waarboven zich een clip bevindt.
    2. Beschadig tijdens het zagen geen clips.
  6. Zaag de ribben met een geschikte zaag aan beide uiteinden van de gewenste opening door tot aan de bodemplaat.
  7. Buig de ribben binnen het bereik van de gewenste opening heen en weer totdat ze afbreken.
  1. De behuizing is voorbereid voor opbouwmontage.
