Informations sur le câblage - Système SmartRelais 3
Lignes avec transmission de données | Cat 5 ou câble d'installation pour équipement de télécommunications (par ex. F-YAY 2x2x0,6) |
Lignes avec transmission de données et alimentation électrique | Cat 5 ou câble d'installation pour équipement de télécommunications (par ex. F-YAY 2x2x0,6) |
Câbles exclusivement pour l'alimentation électrique | N’importe quelle ligne (par ex. F-YAY 2x2x0,6) |
ATTENTION
Considérer la chute de tension
La résistance au cuivre provoque une chute de tension qui dépend de la section du câble, du courant et de la longueur du câble. Les fils de l’alimentation électrique doivent être suffisamment dimensionnés.
- Assurez-vous que la section des câbles soit suffisante pour l’alimentation électrique. Si nécessaire, utilisez un autre câble approprié.
- Si nécessaire, saisissez les paires de conducteurs pour augmenter la section du câble.
- Si nécessaire, utilisez une source de tension plus proche du module SmartOutput.
- Si possible, augmentez la tension d'alimentation (respectez les données techniques !).
ATTENTION
Dysfonctionnements dus à un rayonnement parasite
Les sources d’interférences peuvent nuire à la sécurité de fonctionnement du système.
- Respectez les consignes de montage (voir Montage).
- Utilisez des câbles blindés à paire torsadée.
- Raccordez un côté du blindage du câble au potentiel de mise à la masse.
ATTENTION
*) Sous-tension au niveau du lecteur avec une alimentation PoE
Si le contrôleur est alimenté par PoE, un convertisseur de tension ramène la tension d’alimentation PoE à 13 V. Cette tension est disponible pour alimenter les lecteurs raccordés, mais ne suffit pas, en cas de câbles longs ou de sections de câble restreintes, pour garantir le fonctionnement impeccable du lecteur (voir aussi Informations sur le câblage). Prenez l’une de mesures suivantes :
- Utilisez un bloc d’alimentation externe pour le lecteur.
- Utilisez un bloc d’alimentation externe pour le contrôleur dont la tension dépasse nettement 13 VCC pour augmenter la tension d’alimentation interne. Ainsi, la tension d’alimentation disponible pour le lecteur augmente également et la baisse de tension au niveau du câble n’a plus d’incidence.
- Raccourcissez la longueur des câbles.
- Augmentez la section des câbles.

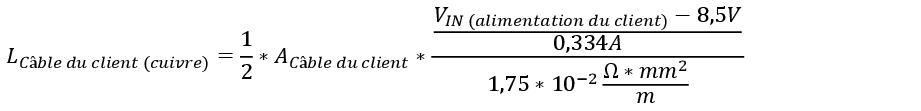

Vous pouvez effectuer un calcul approximatif sur le câble en cuivre à l'aide du formulaire. Le formulaire tient compte de la longueur de câble maximale résultant de la chute de tension. Les autres interférences, telles que les résistances de contact ou les champs électromagnétiques perturbateurs qui limitent la longueur de câble maximale à 300 m, ne sont pas examinées. La formule suivante est employée :
Le résultat est la longueur de câble maximale résultant de la chute de tension. Cette longueur comprend l'aller et le retour. Pour améliorer la sécurité de fonctionnement, vous devez utiliser un bloc d'alimentation propre pour le lecteur à partir de 75 % de la longueur calculée maximale.
Dans cette formule, saisissez les valeurs suivantes :
Valeur | Explication |
|---|---|
Tension d'alimentation VIN [V] | Tension du bloc d'alimentation raccordé. Consultez la valeur sur le bloc d'alimentation ou interrogez un électricien compétent. Si vous alimentez le contrôleur par PoE, utilisez 13 V. Saisissez le nombre sans unité et utilisez le point comme séparateur décimal (par exemple 13.5) |
Section de câble A [mm²] | Section du câble posé ou prévu. Consultez la valeur sur le câble ou interrogez un électricien compétent. Saisissez le nombre sans unité et utilisez le point comme séparateur décimal (par exemple 0.5). |
Le tableau suivant contient les longueurs maximales pour les sections de câble et tensions d'alimentation les plus fréquemment utilisées.
0,1022 mm² (=AWG27) | 0,14 mm² | 0,2 mm² | 0,6 mm² | |
PoE | 39 m | 53 m | 76 m | 230 m |
9 V | 4 m | 5 m | 8 m | 25 m |
12 V | 30 m | 41 m | 59 m | 179 m |
24 V | 135 m | 185 m | 265 m | 300 m |
32 V | 205 m | 281 m | 300 m | 300 m |
