Informationer om kabling - SmartRelay 3-system

Ledninger med datatransmission

Cat 5 eller installationskabel til kommunikationsudstyr (f.eks. F-YAY 2x2x0,6)

Ledninger med datatransmission og strømforsyning

Cat 5 eller installationskabel til kommunikationsudstyr (f.eks. F-YAY 2x2x0,6)

Ledninger udelukkende til strømforsyningen

vilkårlig ledning (f.eks. F-YAY 2x2x0,6)

OPMÆRKSOMHED

Tage højde for spændingsfald

Gennem kobbermodstanden kommer det til et spændingsfald, der er afhængigt af kabeldiameteren, strømflow og kabellængde. Ledningerne til strømforsyningen skal dimensioneres tilstrækkeligt.

  1. Kontroller at kabeldiameteren i ledningen er tilstrækkelig til strømforsyningen. Brug evt. et andet egnet kabel.
  2. Eventuelt samles ledningspar for at øge kabeldiameteren.
  3. Brug eventuelt en strømkilde, der befinder sig tættere på SmartOutput-modulet.
  4. Hvis muligt øges forsyningsspændingen (att. de tekniske data!).

OPMÆRKSOMHED

Funktionsfejl på grund af støjstråling

Støjkilder kan påvirke funktionssikkerheden.

  1. Overhold monteringshenvisningerne (se Montage).
  2. Anvend skærmede twisted pair-kabler.
  3. Tilslut kablets skærm til jordpotentialet i den ene side.

OPMÆRKSOMHED

*) Underspænding ved læser ved PoE-forsyning

Hvis kontrolleren forsynes via PoE, regulerer en spændingsomformer PoE-forsyningsspændingen til 13 V. Denne spænding er tilgængelig til forsyning af de tilsluttede læsere og er muligvis ikke tilstrækkelig ved lange kabler eller for små tværsnit, så en fejlfri drift af læserne kan garanteres (se også Informationer om kabling). Træf en af følgende foranstaltninger:

  1. Anvend en ekstern netdel til læseren.
  2. Anvend en ekstern netdel til kontrolleren, hvis spænding er væsentligt under 13 VDC, så den interne forsyningsspænding øges. Dermed øges også forsyningsspændingen til læseren, og spændingsfaldet på ledningen har ingen virkning mere.
  3. Forkort kabellængden.
  4. Gør kabeltværsnittet større.

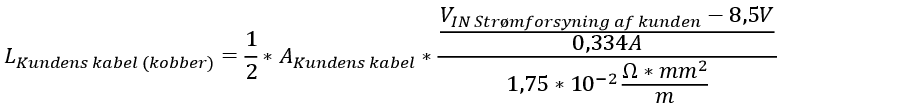

Du kan bruge formularen til at foretage en overslagsberegning for kobberkabler. Formularen tager højde for den maksimale kabellængde som følge af spændingsfaldet. Den tjekker ikke for andre forstyrrelser som f.eks. overgangsmodstande eller elektromagnetiske forstyrrelser, som begrænser den maksimale kabellængde til 300 meter. Følgende formel anvendes:

Resultatet er den maksimale kabellængde som følge af spændingsfaldet. Denne længde består af frem- og returvejen. For at øge driftssikkerheden skal du bruge en separat strømforsyningsenhed til læseren fra 75% af den beregnede maksimale længde.

Indtast følgende værdier i denne formular:

Værdi

Forklaring

Forsyningsspænding VIN [V]

Spændingen på den tilsluttede strømforsyning. Læs værdien på strømforsyningsenheden, eller spørg den ansvarlige elektriker. Hvis du forsyner controlleren via PoE, skal du indtaste 13 V.

Indtast tallet uden angivelse af enhed, og adskil decimalerne med et punktum (f.eks. 13.5).

Kabeltværsnit A [mm²]

Tværsnit af det installerede eller projekterede kabel. Læs værdien på kablet, eller spørg den ansvarlige elektriker.

Indtast tallet uden angivelse af enhed, og adskil decimalerne med et punktum (f.eks. 0.5).

Følgende tabel indeholder de maksimale længder for oftest anvendte kabeltværsnit og spændingsforsyninger.

0,1022 mm² (=AWG27)

0,14 mm²

0,2 mm²

0,6 mm²

PoE

39 m

53 m

76 m

230 m

9 V

4 m

5 m

8 m

25 m

12 V

30 m

41 m

59 m

179 m

24 V

135 m

185 m

265 m

300 m

32 V

205 m

281 m

300 m

300 m
