Informationen zur Verkabelung - SmartRelais 3 System

Leitungen mit Datenübertragung

Cat 5 oder Installationskabel für Fernmeldeanlagen (z.B. F-YAY 2x2x0,6)

Leitungen mit Datenübertragung und Stromversorgung

Cat 5 oder Installationskabel für Fernmeldeanlagen (z.B. F-YAY 2x2x0,6)

Leitungen ausschließlich zur Stromversorgung

beliebige Leitung (z.B. F-YAY 2x2x0,6)

ACHTUNG

Spannungsabfall berücksichtigen

Durch den Kupferwiderstand kommt es zu einem Spannungsabfall, der abhängig vom Kabelquerschnitt, dem Stromfluss und der Kabellänge ist. Die Leitungen für die Stromversorgung müssen ausreichend dimensioniert sein.

  1. Stellen Sie sicher, dass der Kabelquerschnitt der Leitungen zur Stromversorgung ausreichend ist. Verwenden Sie ggfs. ein anderes geeignetes Kabel.
  2. Fassen Sie ggfs. Leiterpaare zusammen, um den Kabelquerschnitt zu erhöhen.
  3. Verwenden Sie gegebenenfalls eine Spannungsquelle, die sich näher am SmartOutput-Modul befindet.
  4. Erhöhen Sie, falls möglich, die Versorgungsspannung (Technische Daten beachten!).

ACHTUNG

Funktionsstörungen durch Störeinstrahlung

Störquellen können die Funktionssicherheit beeinträchtigen.

  1. Beachten Sie die Montagehinweise (siehe Montage).
  2. Verwenden Sie geschirmte Twisted-Pair-Kabel.
  3. Schließen Sie den Schirm des Kabels einseitig an das Massepotential an.

ACHTUNG

*) Unterspannung am Leser bei PoE-Versorgung

Wenn der Controller über PoE gespeist wird, dann regelt ein Spannungswandler die PoE-Versorgungsspannung auf 13V herunter. Diese Spannung steht für die Versorgung der angeschlossenen Leser zur Verfügung und kann bei langen Kabeln oder zu geringen Querschnitten nicht ausreichen, um den störungsfreien Betrieb des Lesers zu gewährleisten (siehe auch Informationen zur Verkabelung). Ergreifen Sie eine der folgenden Maßnahmen:

  1. Verwenden Sie ein externes Netzteil für den Leser.
  2. Verwenden Sie ein externes Netzteil für den Controller, dessen Spannung 13 VDC deutlich überschreitet, um die interne Versorgungsspannung zu erhöhen. Damit wird auch die Versorgungsspannung für den Leser erhöht und der Spannungsabfall auf der Leitung hat keine Auswirkung mehr.
  3. Verkürzen Sie die Kabellänge.
  4. Erhöhen Sie den Kabelquerschnitt.

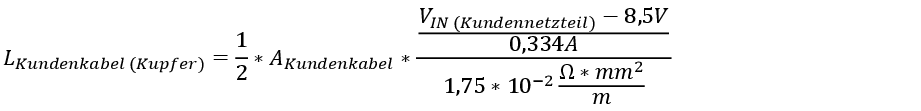

Sie können mithilfe des Formulars eine Überschlagsrechnung für Kupferkabel durchführen. Das Formular berücksichtigt die maximale Leitungslänge, die sich aus dem Spannungsabfall ergibt. Sie prüft keine anderweitigen Störeinflüsse wie Übergangswiderstände oder elektromagnetische Störfelder, die die maximale Kabellänge auf 300 m begrenzen. Folgende Formel wird verwendet:

Das Ergebnis ist die maximale Kabellänge, die sich aus dem Spannungsabfall ergibt. Diese Länge besteht aus Hin- und Rückweg. Zur Erhöhung der Betriebssicherheit sollten Sie ab 75% der maximalen berechneten Länge ein eigenes Netzteil für den Leser verwenden.

Geben Sie in dieses Formular folgende Werte ein:

Wert

Erklärung

Versorgungsspannung VIN [V]

Spannung des angeschlossenen Netzteils. Lesen Sie den Wert am Netzteil ab oder fragen Sie den zuständigen Elektriker. Wenn Sie den Controller über PoE versorgen, dann setzen Sie 13 V ein.

Geben Sie die Zahl ohne Einheit ein und trennen Sie Nachkommastellen mit einem Punkt (z.B. 13.5)

Kabelquerschnitt A [mm²]

Querschnitt des verlegten oder geplanten Kabels. Lesen Sie den Wert am Kabel ab oder fragen Sie den zuständigen Elektriker.

Geben Sie die Zahl ohne Einheit ein und trennen Sie Nachkommastellen mit einem Punkt (z.B. 0.5).

Die folgende Tabelle enthält die maximalen Längen für häufig verwendete Kabelquerschnitte und Versorgungsspannungen.

0,1022 mm² (=AWG27)

0,14 mm²

0,2 mm²

0,6 mm²

PoE

39 m

53 m

76 m

230 m

9 V

4 m

5 m

8 m

25 m

12 V

30 m

41 m

59 m

179 m

24 V

135 m

185 m

265 m

300 m

32 V

205 m

281 m

300 m

300 m
