Information om kabeldragning - Smartrelä 3 system
Ledningar med dataöverföring | Cat 5 eller installationskabel för telekommunikationsutrustning (t.ex. F-YAY 2x2x0,6) |
Ledningar med dataöverföring och strömförsörjning | Cat 5 eller installationskabel för telekommunikationsutrustning (t.ex. F-YAY 2x2x0,6) |
Ledningar endast för strömförsörjning | Valfri ledning (t.ex. F-YAY 2x2x0,6) |
OBS
Beakta spänningsfallet
Resistansen i koppar leder till spänningsfall som påverkas av kabeltvärsnitt, strömflöde och kabellängd. Ledningarna för spänningsförsörjningen måste vara tillräckligt dimensionerade.
- Kontrollera att ledningarnas kabeltvärsnitt är tillräckligt för spänningsförsörjningen. Använd vid behov en annan lämplig kabel.
- För vid behov ihop samman ledningspar för att öka kabeltvärsnittet.
- Använd om nödvändigt en spänningskälla som befinner sig närmare SmartOutput-modulen.
- Öka om möjligt spänningsförsörjningen (beakta de tekniska specifikationerna!).
OBS
Funktionsstörning på grund av störning genom strålning
Störkällor kan försämra funktionssäkerheten.
- Beakta installationsanvisningarna (se Montering).
- Använd en skärmad partvinnad kabel.
- Anslut kabelns skärmning på ena sidan till jordpotentialen.
OBS
*) Underspänning på läsaren vid PoE-matning
När styrenheten matas via PoE reglerar en spänningsomvandlare ner PoE-matningsspänningen till 13 V. Denna spänning är tillgänglig för matning av de anslutna läsarna och kanske inte är tillräcklig vid långa kablar eller för små ledarareor, för att säkerställa att läsaren fungerar problemfritt (se även Information om kabeldragning). Vidta en av följande åtgärder:
- Använd en extern nätdel för läsaren.
- Använda en extern nätdel för styrenheten, med en spänning som väsentligt överstiger 13 VDC, för att höja den interna matningsspänningen. Detta ökar också matningsspänningen till läsaren och spänningsfallet på ledningen har inte längre någon verkan.
- Förkorta kabellängden.
- Öka ledarareorna.

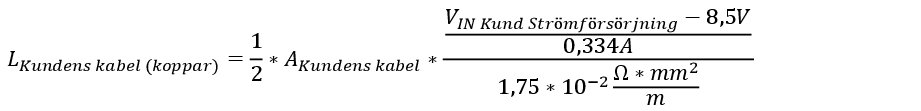

Med hjälp av formuläret kan du göra en överslagsräkning för kopparkablar. Formuläret tar hänsyn till den maximala kabellängd som spänningsfallet ger. Här kontrolleras ingen annan störande påverkan såsom övergångsmotstånd eller elektromagnetiska störningsfält som begränsar den maximala kabellängden till 300 m. Följande formel används:
Resultatet är den maximala kabellängd som spänningsfallet ger. Den här längden består av fram- och returväg. För att öka driftsäkerheten bör du använda en egen nätdel till läsaren från och med 75 % av den beräknade maximala längden.
Ange följande värden i formuläret:
Värde | Förklaring |
|---|---|
Matningsspänning VIN [V] | Den anslutna nätdelens spänning. Avläs värdet på nätdelen eller fråga ansvarig elektriker. Om styrenheten försörjs via PoE använder du 13 V. Ange talet utan enhet och använd punkt som decimalavgränsare (t.ex. 13.5) |
Kabeltvärsnitt A [mm²] | Den dragna eller planerade kabelns tvärsnitt. Avläs värdet på kabeln eller fråga ansvarig elektriker. Ange talet utan enhet och använd punkt som decimalavgränsare (t.ex. 0.5) |
Följande tabell innehåller de maximala längderna för ofta använda kabeltvärsnitt och matningsspänningar.
0,1022 mm² (=AWG27) | 0,14 mm² | 0,2 mm² | 0,6 mm² | |
PoE | 39 m | 53 m | 76 m | 230 m |
9 V | 4 m | 5 m | 8 m | 25 m |
12 V | 30 m | 41 m | 59 m | 179 m |
24 V | 135 m | 185 m | 265 m | 300 m |
32 V | 205 m | 281 m | 300 m | 300 m |
