Ouverture à distance - Système SmartRelais 3

Vous pouvez également à tout moment commuter le relais dans le contrôleur à l’aide du LSM et ce, sans supports d’identification.

NOTE

notice

Une ouverture à distance prévaut toujours sur la commande des zones horaires. Elle commute également le relais lorsque les contacts de relais doivent rester ouverts après la commande des zones horaires.

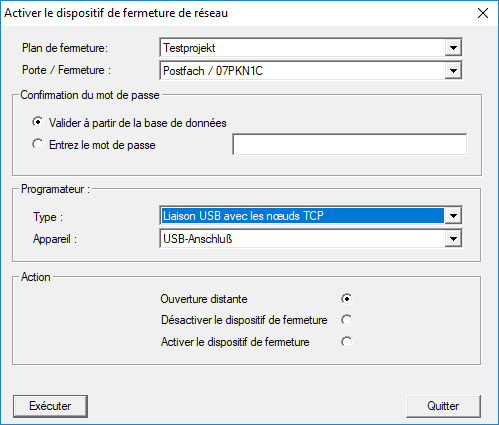

Ouverture à distance avec câble USB

  1. Le contrôleur a déjà été programmé.
  2. Composants correctement câblés (voir Câblage).
  3. Composants alimentés en électricité.
  1. Via Réseau, sélectionnez l’entrée Activation du dispositif de fermeture.
  2. La fenêtre Activer le dispositif de fermeture de réseau s’ouvre.
  4. Ouvrez le menu déroulant Porte / Fermeture.
  5. Sélectionnez le contrôleur du système SREL3-ADV.
  6. Ouvrez le menu déroulant Type.
  7. Sélectionnez l’entrée Liaison USB avec les nœuds TCP.
  9. Ouvrez le menu déroulant Appareil.
  10. Le cas échéant, choisir l'adresse IP.
  11. Choisissez l’option Ouverture distante.
  12. Cliquez sur le bouton Exécuter.
  1. Le relais du contrôleur commute.
  2. La fenêtre La programmation est réussie est affichée.

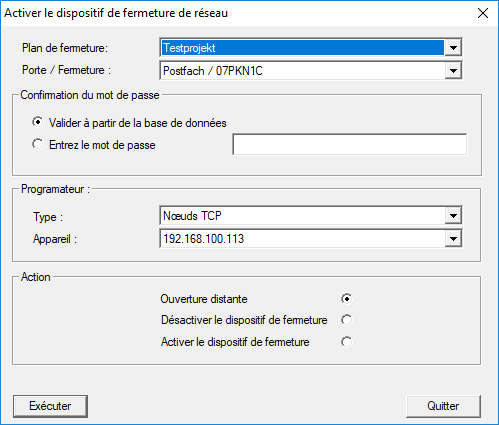

Ouverture à distance via TCP/IP

  1. Le contrôleur a déjà été programmé.
  2. Composants correctement câblés (voir Câblage).
  3. Composants alimentés en électricité.
  1. Via Réseau, sélectionnez l’entrée Activation du dispositif de fermeture.
  2. La fenêtre Activer le dispositif de fermeture de réseau s’ouvre.
  4. Ouvrez le menu déroulant Porte / Fermeture.
  5. Sélectionnez le contrôleur du système SREL3-ADV.
  6. Ouvrez le menu déroulant Type.
  7. Sélectionnez l’entrée Nœuds TCP.
  9. Ouvrez le menu déroulant Appareil.
  10. Le cas échéant, choisir l'adresse IP.
  11. Choisissez l’option Ouverture distante.
  12. Cliquez sur le bouton Exécuter.
  1. Le relais du contrôleur commute.
  2. La fenêtre La programmation est réussie est affichée.
