Controller-Inputs auswerten - SmartRelais 3 System

Die digitalen Eingänge am Controller des SREL3-ADV-Systems können an die LSM weitergeleitet werden und dort Aktionen auslösen.

Ereignis anlegen

Wenn Sie einen Input durch die LSM oder durch SmartSurveil (siehe SmartSurveil) auswerten wollen, müssen Sie den entsprechenden Input zuerst in der LSM als Ereignis anlegen. Erst dann werden Änderungen am Input auch in der LSM-Datenbank abgelegt.

  1. LSM geöffnet.
  2. SREL3-ADV-System in Matrix angelegt.
  1. Wählen Sie über Netzwerk den Eintrag Ereignismanageraus.
  2. Fenster Netzwerkereignis Manager öffnet sich.
  3. Klicken Sie auf die Schaltfläche Neu.

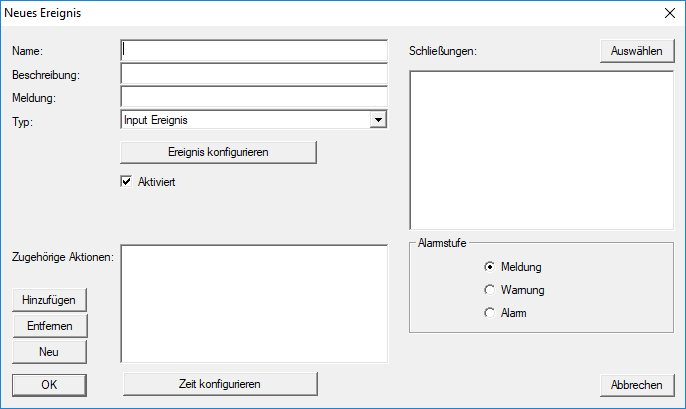

  4. Fenster Neues Ereignis öffnet sich.
  6. Geben Sie einen Namen für das Ereignis ein.
  7. Geben Sie optional eine Beschreibung für das Ereignis ein.
  8. Geben Sie optional eine Meldung ein.
  9. Öffnen Sie das Dropdown-Menü Typ:.
  10. Wählen Sie den Eintrag Input Ereignis aus.
  12. Klicken Sie auf die Schaltfläche Ereignis konfigurieren.

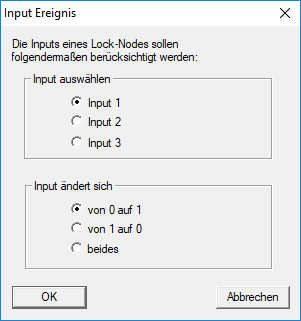

  13. Fenster Input Ereignis öffnet sich.
  15. Wählen Sie im Bereich Input auswählen den gewünschten Input aus.
  16. Wählen Sie im Bereich Input ändert sich die Zustandsänderung aus, die das Ereignis auslösen soll.
  17. Klicken Sie auf die Schaltfläche OK.
  18. Klicken Sie auf die Schaltfläche Auswählen, um dem Ereignis eine Schließung zuzuordnen.
  19. Fenster Verwaltung öffnet sich.
  20. Markieren Sie eine oder mehrere Schließungen.
  21. Klicken Sie auf die Schaltfläche ← Hinzufügen.
  22. Klicken Sie auf die Schaltfläche OK.
  23. Fenster schließt sich.
  24. Schließung ist dem Ereignis zugeordnet.
  25. Wenn Sie eine Aktion festlegen wollen, können Sie mit der Schaltfläche Neu bzw. Hinzufügen eine Aktion zuordnen.
  26. Klicken Sie auf die Schaltfläche OK.
  27. Fenster schließt sich.
  28. Ereignis wird im Bereich Ereignisse angezeigt.
  29. Klicken Sie auf die Schaltfläche Beenden.
  30. Fenster schließt sich.
  1. Input ist als Ereignis angelegt und löst je nach Einstellung eine Aktion aus..
