Übertragungsfehler - SmartRelais 3 System

Nicht verfügbarer Dienst

Eine häufige Ursache für Übertragungsfehler bei der Programmierung ist ein fehlender oder beendeter Dienst. Prüfen Sie, ob der Dienst läuft.

  • Wenn Sie ein virtuelles Netzwerk einsetzen, dann muss der VNHost-Server laufen.
  • Wenn Sie das SmartRelais vernetzt einsetzen und Inputs auswerten, dann muss der CommNode-Server laufen.

Wenn Sie sich nicht sicher sind, kontrollieren Sie beide Dienste:

  1. Controller wurde bereits programmiert.
  2. Komponenten ordnungsgemäß verkabelt (siehe Verkabelung).
  3. Komponenten mit Spannung versorgt.
  1. Tippen Sie auf die Windows-Taste.
  2. Geben Sie services ein.
  3. Öffnen Sie mit einem Rechtsklick auf den angezeigten Eintrag das Kontextmenü.
  4. Wählen Sie den Eintrag Als Administrator ausführen aus.
  6. Geben Sie ggfs. Ihren Benutzernamen und Ihr Kennwort ein.
  7. Windows-Fenster Dienste öffnet sich.
  8. Suchen Sie nach den folgenden Diensten: SimonsVoss CommNode Server und/oder SimonsVoss VNHost Server.
  9. Prüfen Sie den Status der Dienste.
  10. Wenn die Dienste nicht ausgeführt werden, dann öffnen Sie das Kontextmenü der Dienste mit einem Rechtsklick.
  11. Wählen Sie den Eintrag Starten aus.
  13. Dienst wird gestartet.
  14. Führen Sie eine Programmierung durch (siehe Programmierung).
  1. Controller ist programmiert.

IP-Konfigurationsfehler

Eine andere mögliche Ursache für Übertragungsfehler bei der Programmierung ist ein Fehler in der IP-Konfiguration im SmartRelais (erkannbar an sehr langen Ausleseversuchen vor Anzeigen der Fehlermeldung).

In diesem Fall vergeben Sie bitte eine neue IP-Adresse in der LSM und führen Sie eine Programmierung mit einem USB-Kabel durch.

  1. LSM gestartet.
  2. Controller mit USB-Kabel an Rechner angeschlossen.
  3. Komponenten ordnungsgemäß verkabelt (siehe Verkabelung).
  4. Komponenten mit Spannung versorgt.
  1. Öffnen Sie die Einstellungen mit einem Doppelklick auf den Eintrag des SmartRelais 3 in der Matrix.
  2. Wechseln Sie zur Registerkarte IP-Einstellungen.
  3. Tragen Sie eine andere freie IP-Adresse ein (zur Ermittlung einer freien IP-Adresse siehe IP-Einstellungen ermitteln).
  4. Klicken Sie auf die Schaltfläche Übernehmen.
  5. Klicken Sie auf die Schaltfläche Beenden.
  6. Führen Sie eine Programmierung mit einem USB-Kabel durch (siehe Programmierung).

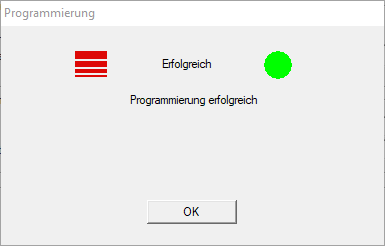

  7. Fenster Programmierung erfolgreich wird angezeigt.
  1. IP-Konfigurationsfehler ist behoben.
