Signalinställningar - Smartrelä 3 system

I vissa användningsfall önskas en optisk eller akustisk återkoppling. Signalerna kan anpassas på valfritt sätt.

  1. LSM fr.o.m. 3.4 installerad.
  2. Styrenheten har redan programmerats.
  3. Komponenternas kabeldragning har genomförts korrekt (se Kabeldragning).
  4. Komponenten försörjs med spänning.
  1. Öppna inställningarna genom att dubbelklicka på posten för SmartRelä 3 i matrisen.
  2. Växla till fliken Konfiguration/data.
  3. Klicka på knappen Utökad konfiguration.

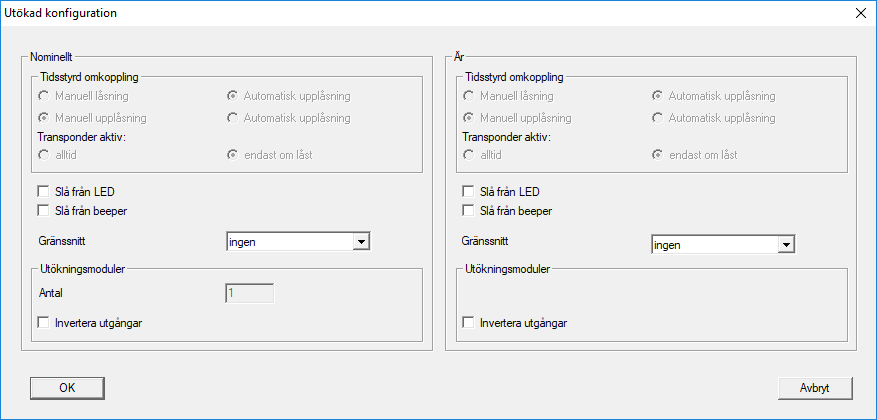

  4. Fönstret Utökad konfiguration öppnas.
  6. Aktivera eller avaktivera rutan Slå från LED.
  7. Aktivera eller avaktivera rutan Checkbox Slå från beeper.
  8. Klicka på knappen OK.
  9. Fönstret stänger.
  10. Klicka på knappen Spara.
  11. Klicka på knappen Avsluta.
  12. Genomför programmering (se Programmering).
  1. Signalerna har anpassats.
