Drift som interface - SmartRelay 3-system

SREL3-ADV-systemet kan anvendes til at styre et fremmedsystem med identifikationsmedier. Her kan man vælge mellem de specificerede interfaces (se Controller). Vedr. kabelføring se Brug af de serielle interfaces). Læs de udførlige specifikationer om de tilbudte interfaces under Support (se Hjælp og kontakt). Hvis data skal overføres via de serielle interfaces, så skal de serielle interfaces aktiveres og den tilsvarende protokol indstilles:

  1. Controlleren er allerede programmeret.
  2. Komponenterne korrekt netværkkoblet (se Kabelføring).
  3. Komponenter får strømforsyning.
  1. Åbn indstillingen med et dobbeltklik på posten i SmartRelais 3 i matrix.
  2. Skift til fanen Konfiguration/data.
  3. Klik på ikonet Avancerede konfiguration.

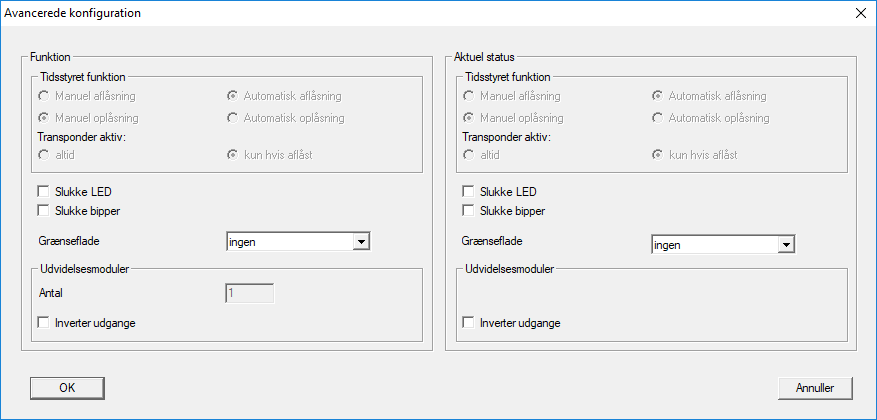

  4. Vinduet Avancerede konfiguration åbnes.
  6. Åbn dropdown-menuen Grænseflade.
  7. Vælg posten der svarer til fremmedsystemet.
  9. Klik på ikonet OK.
  10. Vinduet lukkes.
  11. Klik på ikonet Anvend.
  12. Klik på ikonet Afslut.
  13. Gennemfør en programmering (se Programmering).
  1. Data udstedes via serielle interfaces.
