Montage - Digital Cylinder AX (Z5)

Elektronische knop demonteren

  1. Speciaal gereedschap beschikbaar.
  2. 1,5 mm inbussleutel beschikbaar.
  1. Richt de knop horizontaal uit.

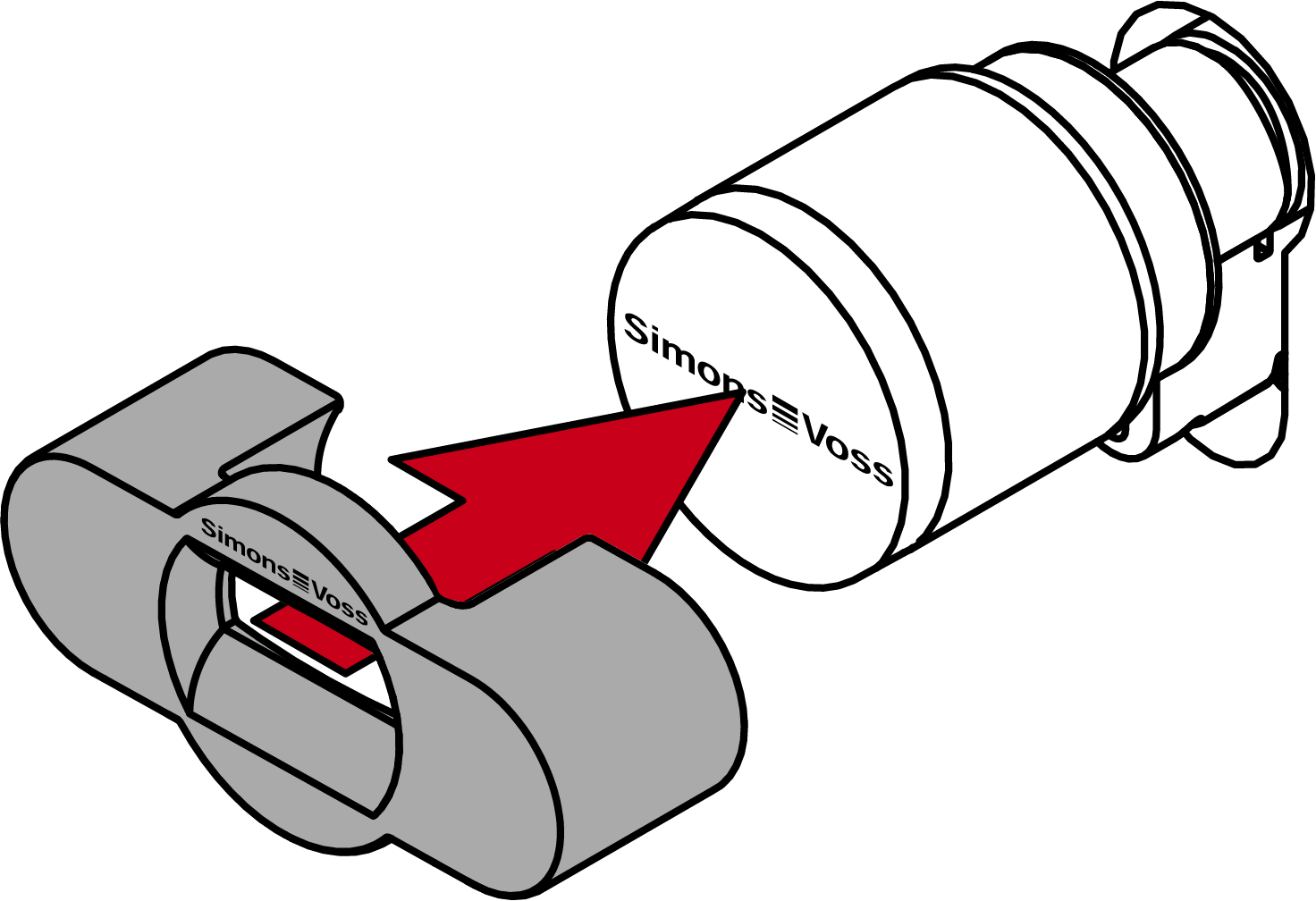

  3. Plaats het speciale gereedschap.
  5. Zet het speciale gereedschap dusdanig op de knop dat het logo parallel is met de inkeping.
  7. Houd het speciale gereedschap en het knopkapje tegelijkertijd vast en draai ze allebei eerst 1-2° rechtsom en vervolgens linksom weg.

  8. OPMERKING

    notice

    Uitglijden bij het draaien

    Het oppervlak van de knopdop kan glad zijn en de dop kan moeilijk te draaien zijn (vooral bij WP-versies, herkenbaar aan de blauwe cilinderhalsring of de gelaserde markering aan de binnenkant van het cilinderprofiel).

    1. Draag antisliphandschoenen.

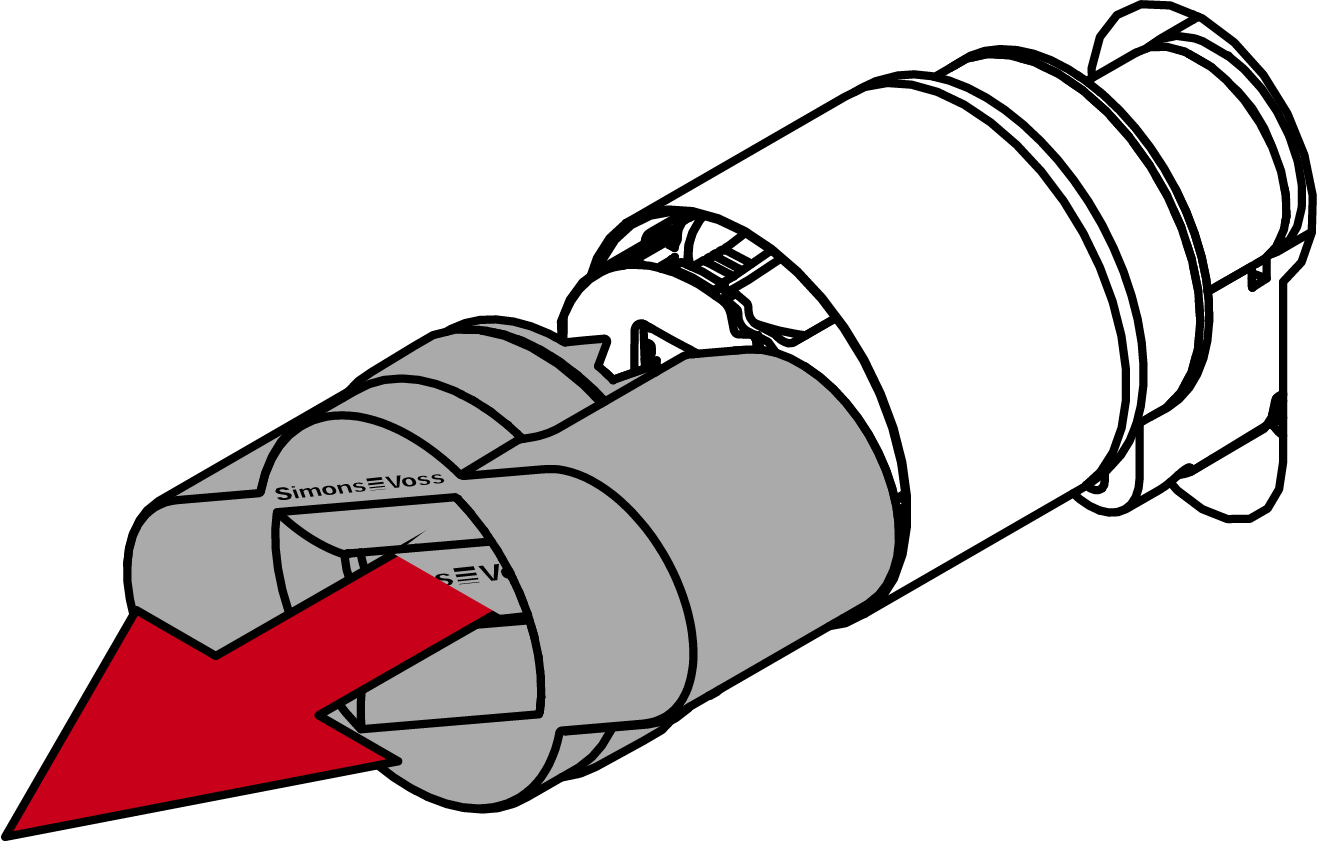

  10. Neem het gereedschap en de kap weg.
  12. Steek de inbussleutel tot de aanslag in de hiervoor bestemde opening.
  14. Draai de inbussleutel 270 graden linksom.

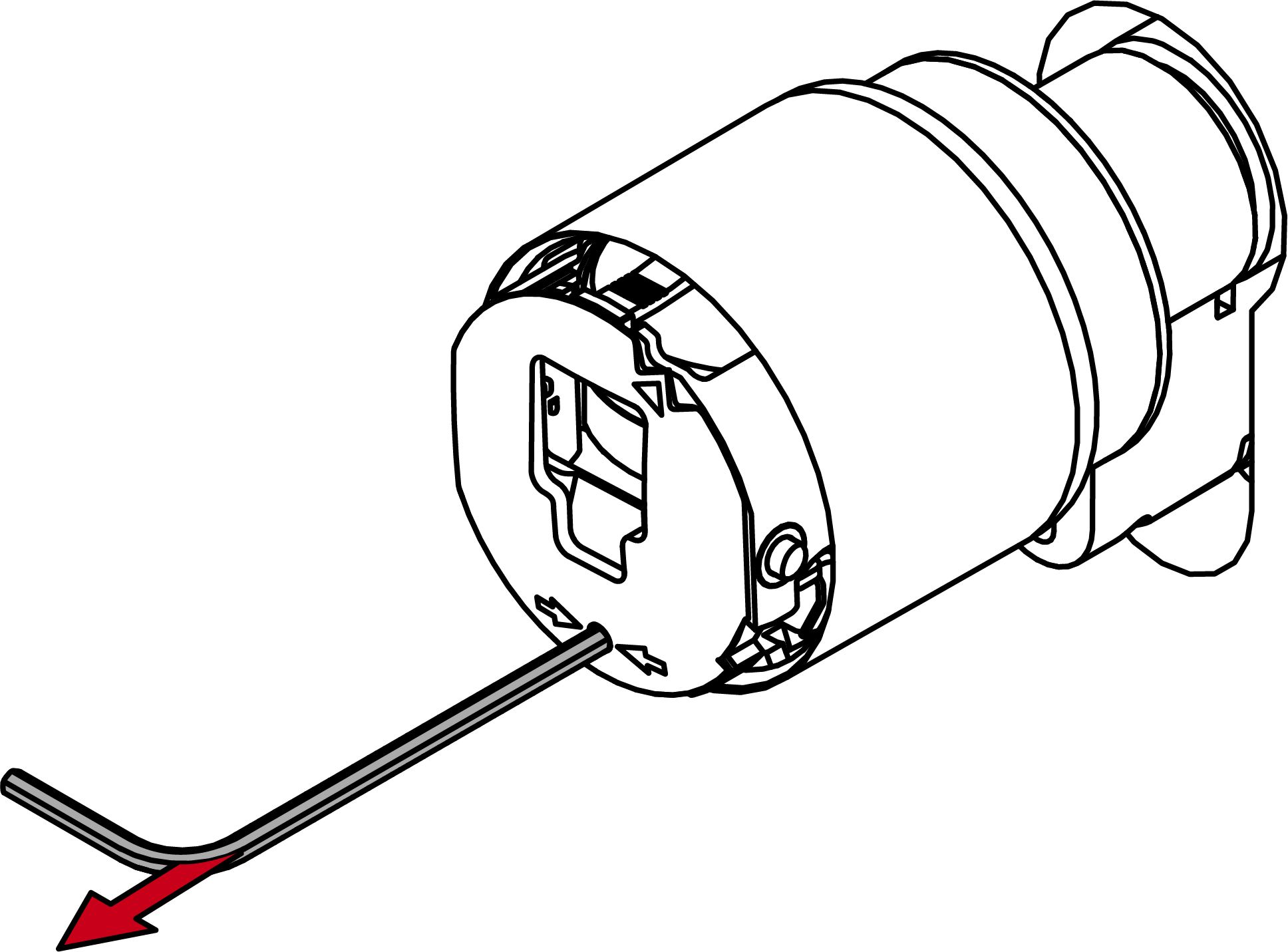

  16. Trek de inbussleutel weer uit de opening.

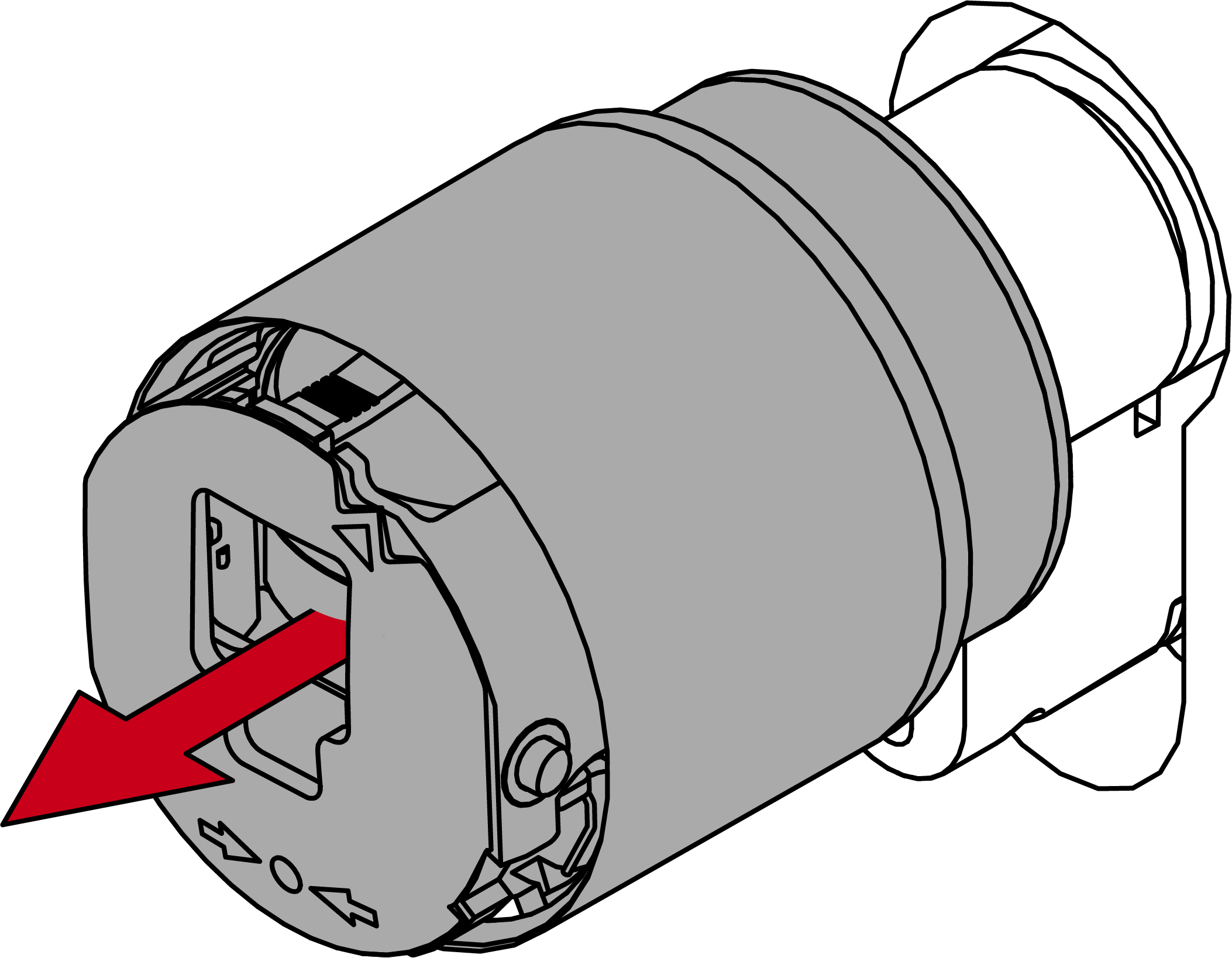

  18. Trek de knop van de deur.
  1. Elektronische knop is gedemonteerd.

Verlengstuk plaatsen

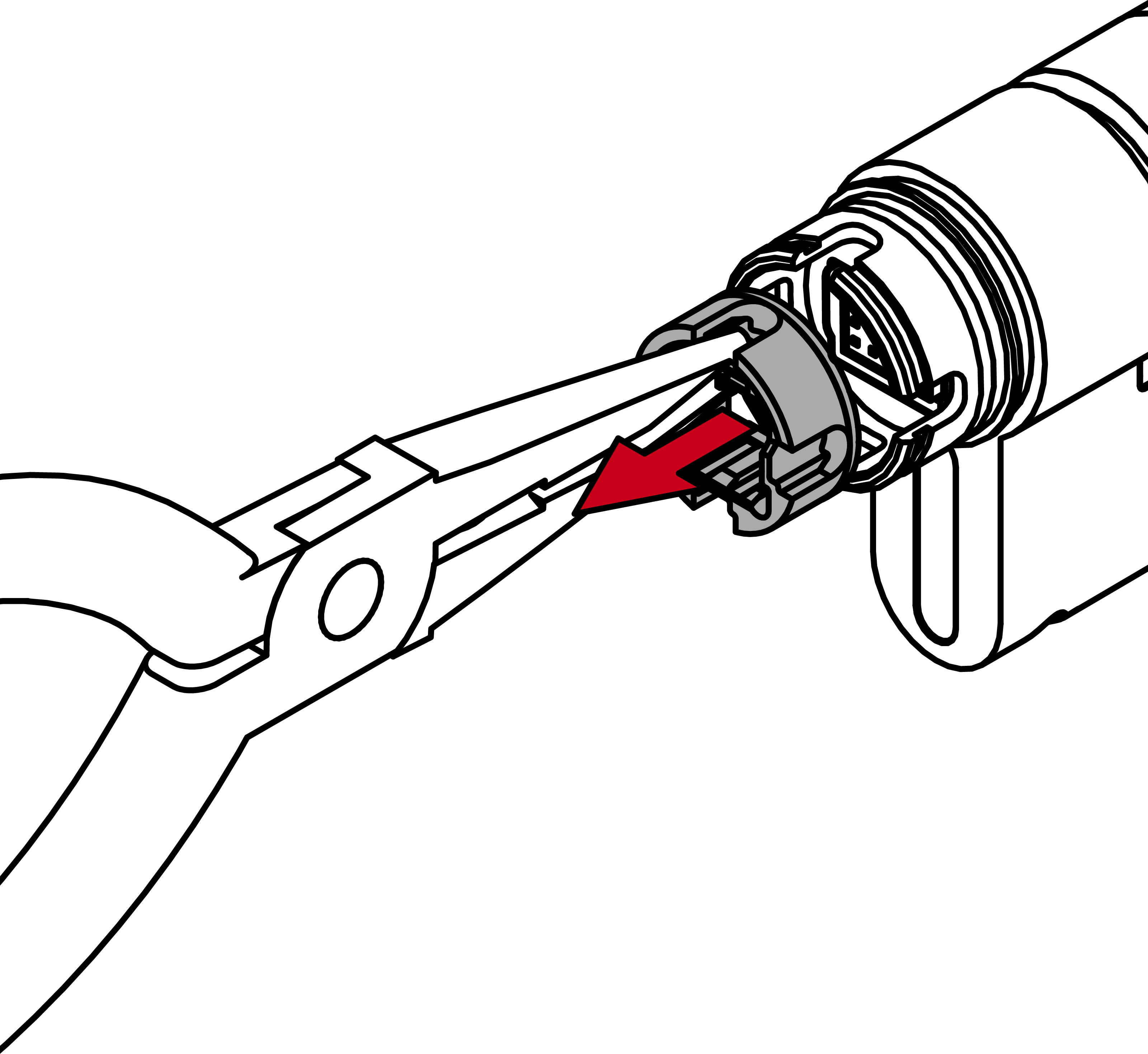

  1. Trek de centreerbus uit de knophouder.

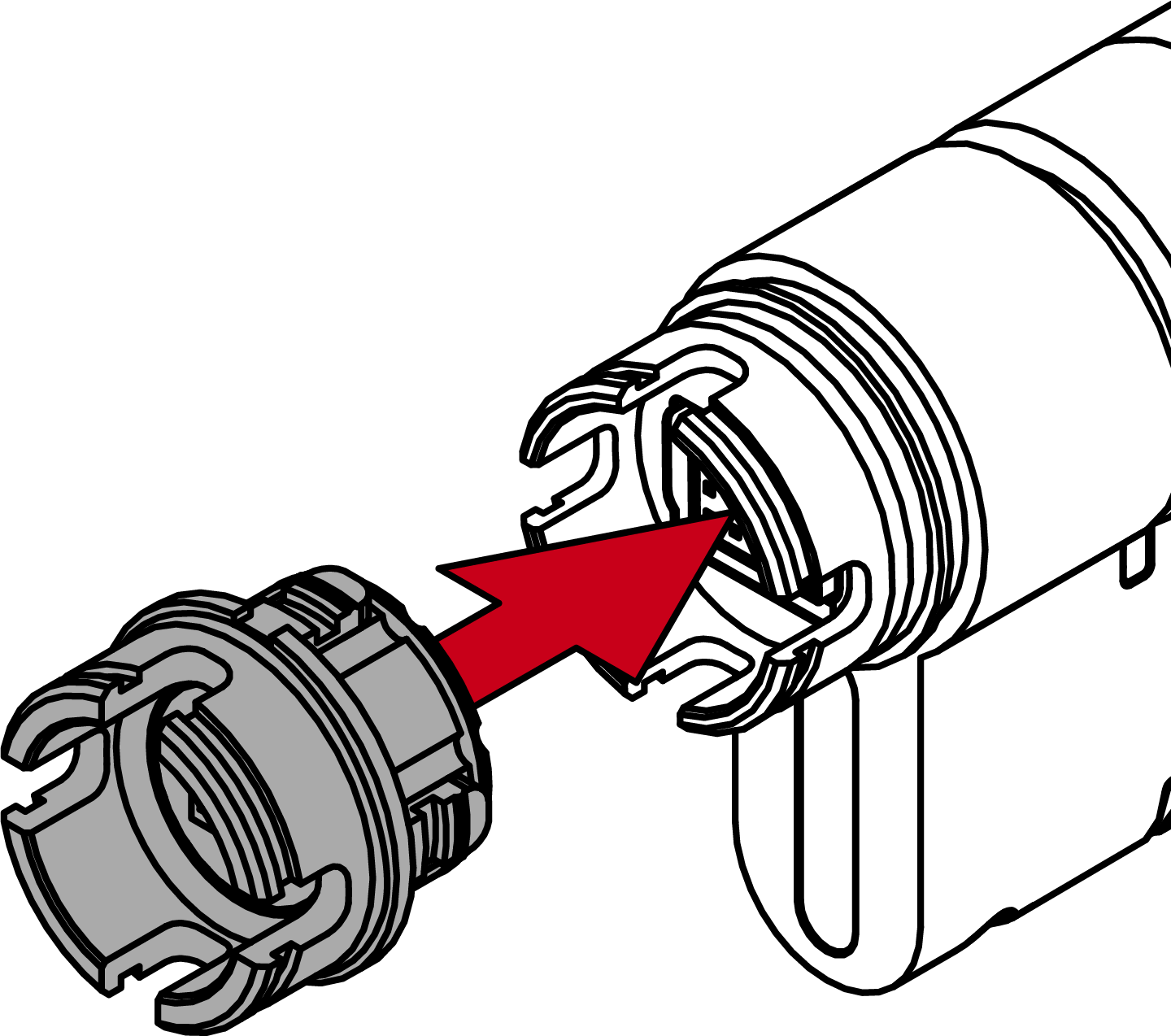

  3. Steek het verlengstuk in de knophouder.

  5. LET OP

    Beschadiging door verkeerde uitlijning

    Het verlengstuk of diens contactpennen kunnen bij ondeskundige montage niet worden gebruikt.

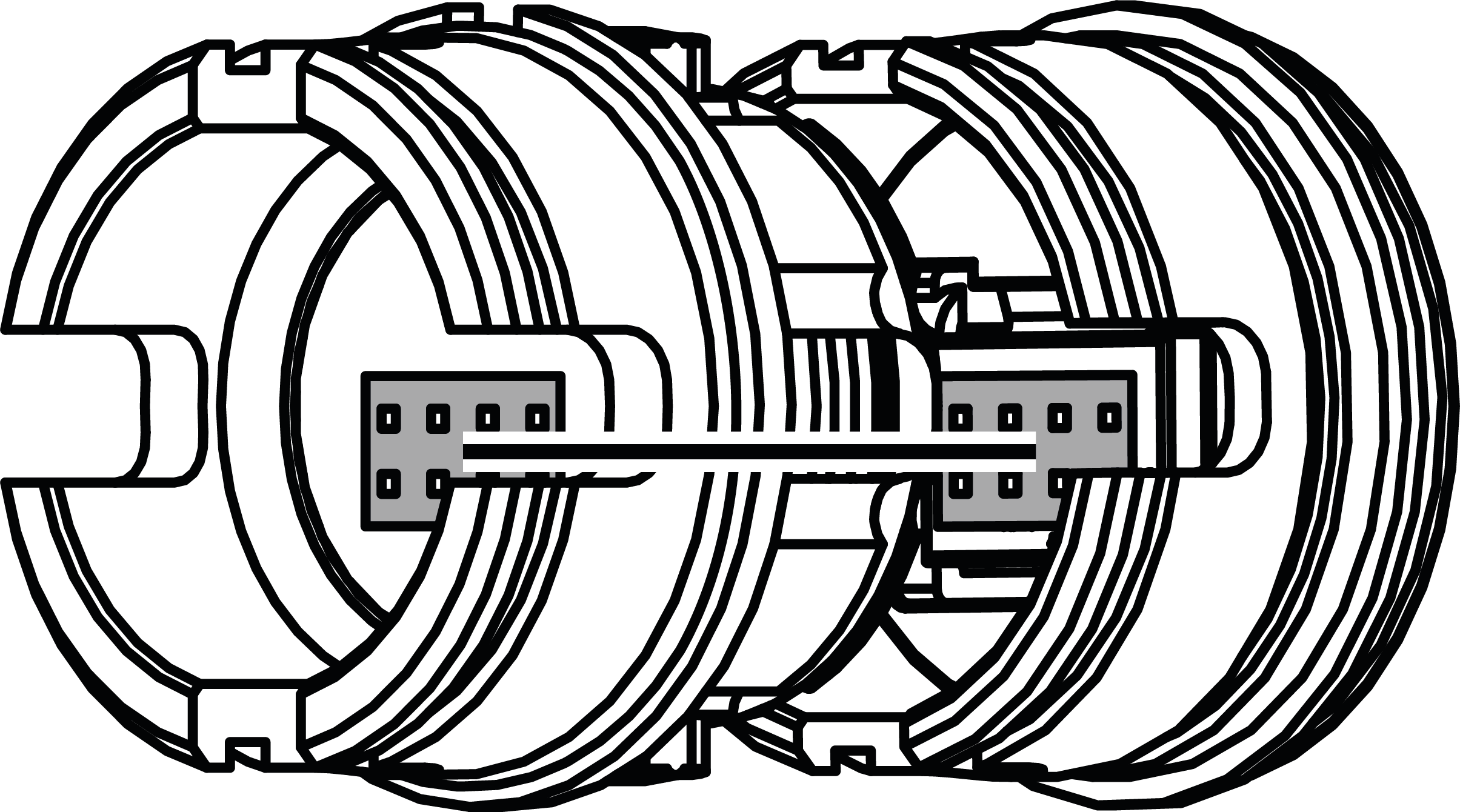

    1. Controleer de uitlijning van de contactpennen.
  7. Schuif de voorgemonteerde klem van het verlengstuk in de richting van de meenemer totdat deze in de daarvoor bestemde groef schuift.

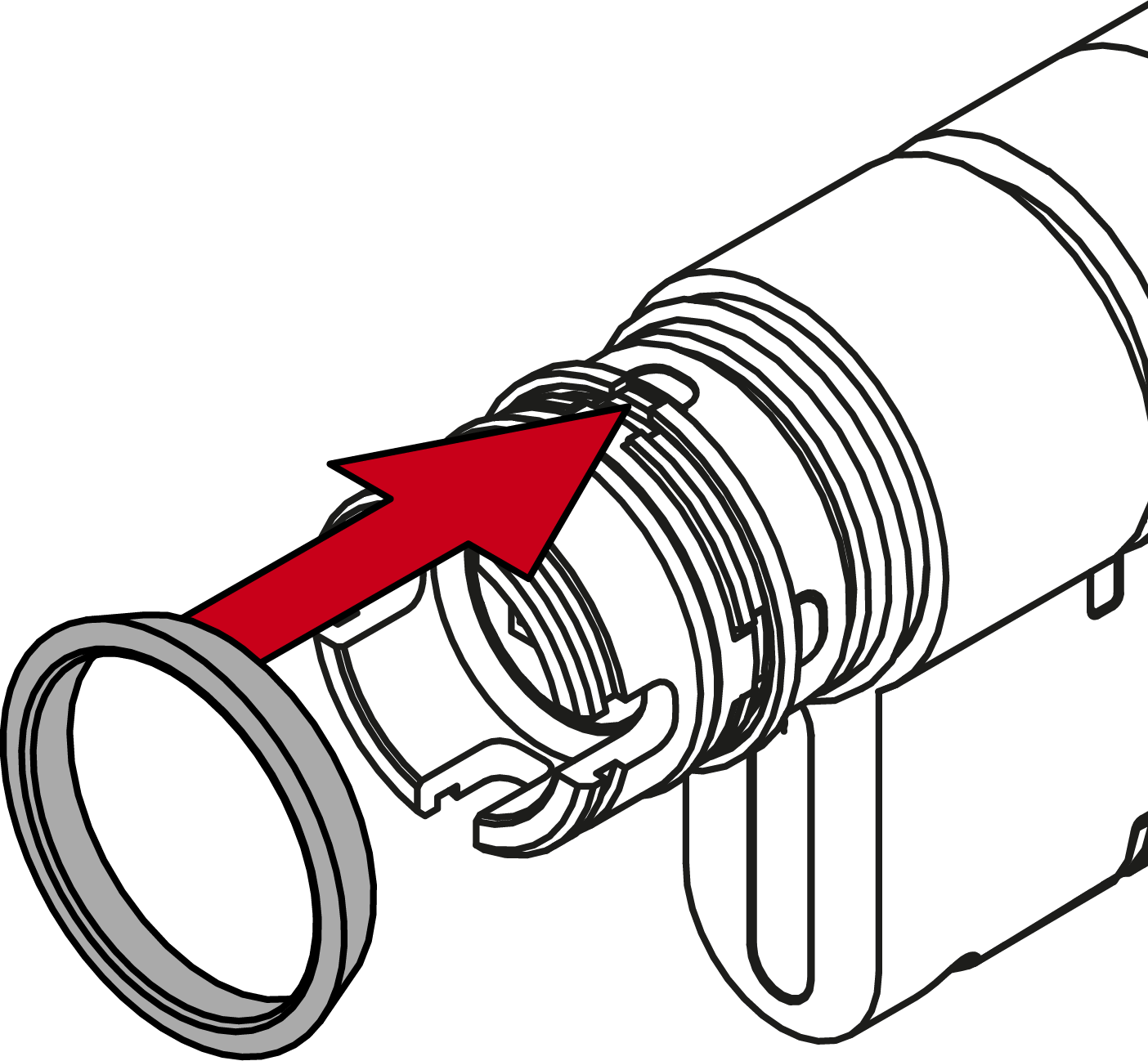

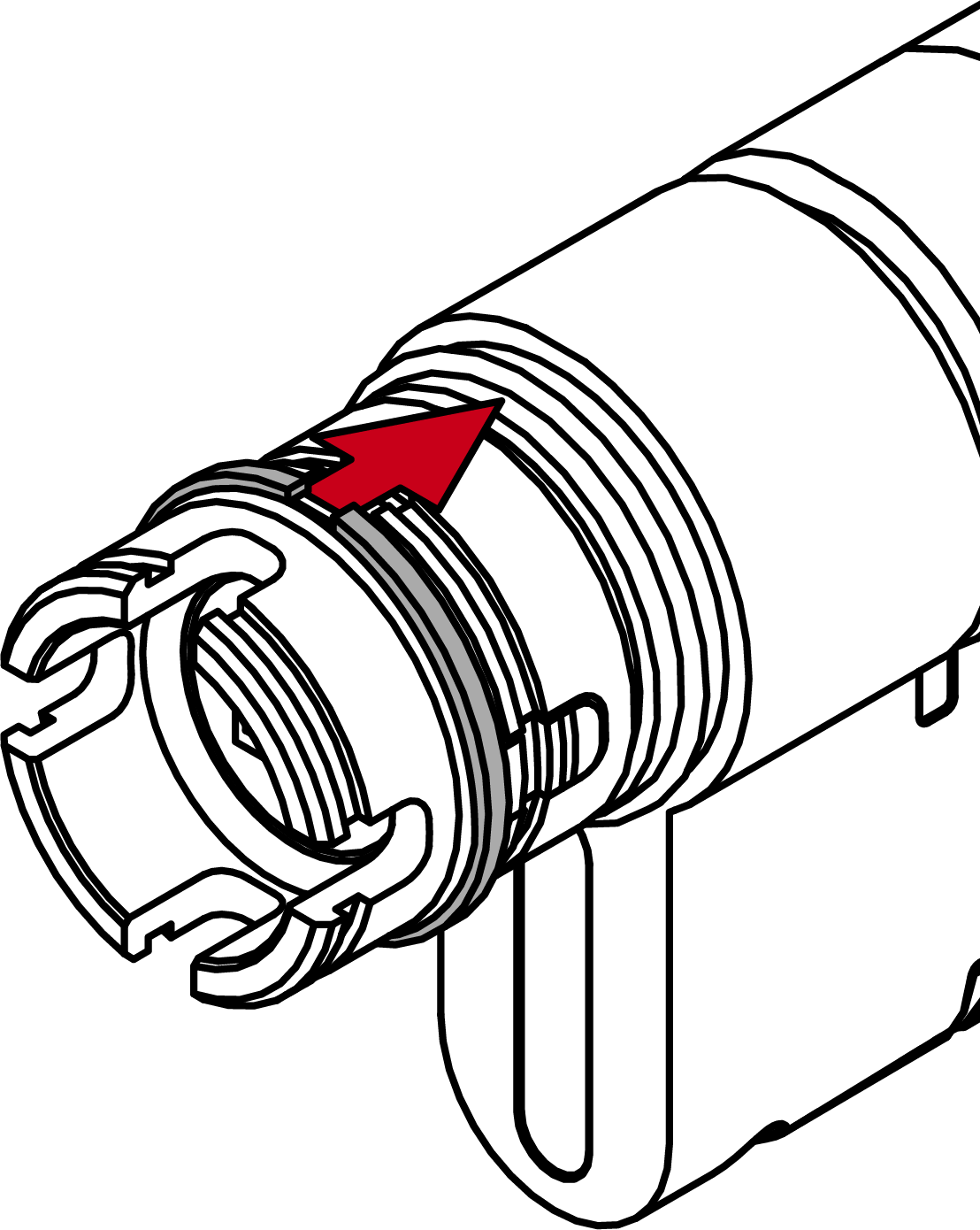

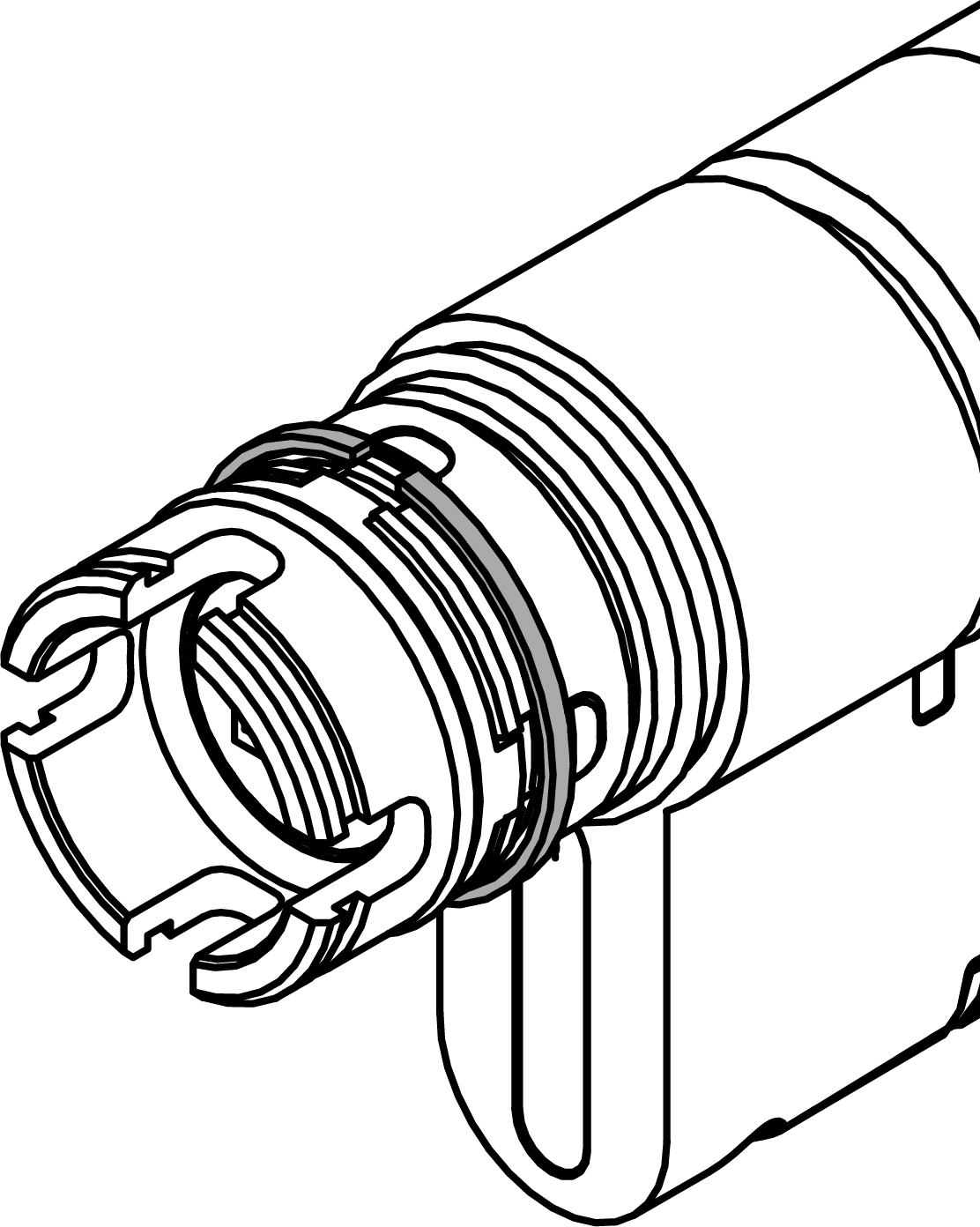

  10. Schuif de borgring met de kleinere diameter in de richting van de meenemer tot de aanslag op de knophouder.

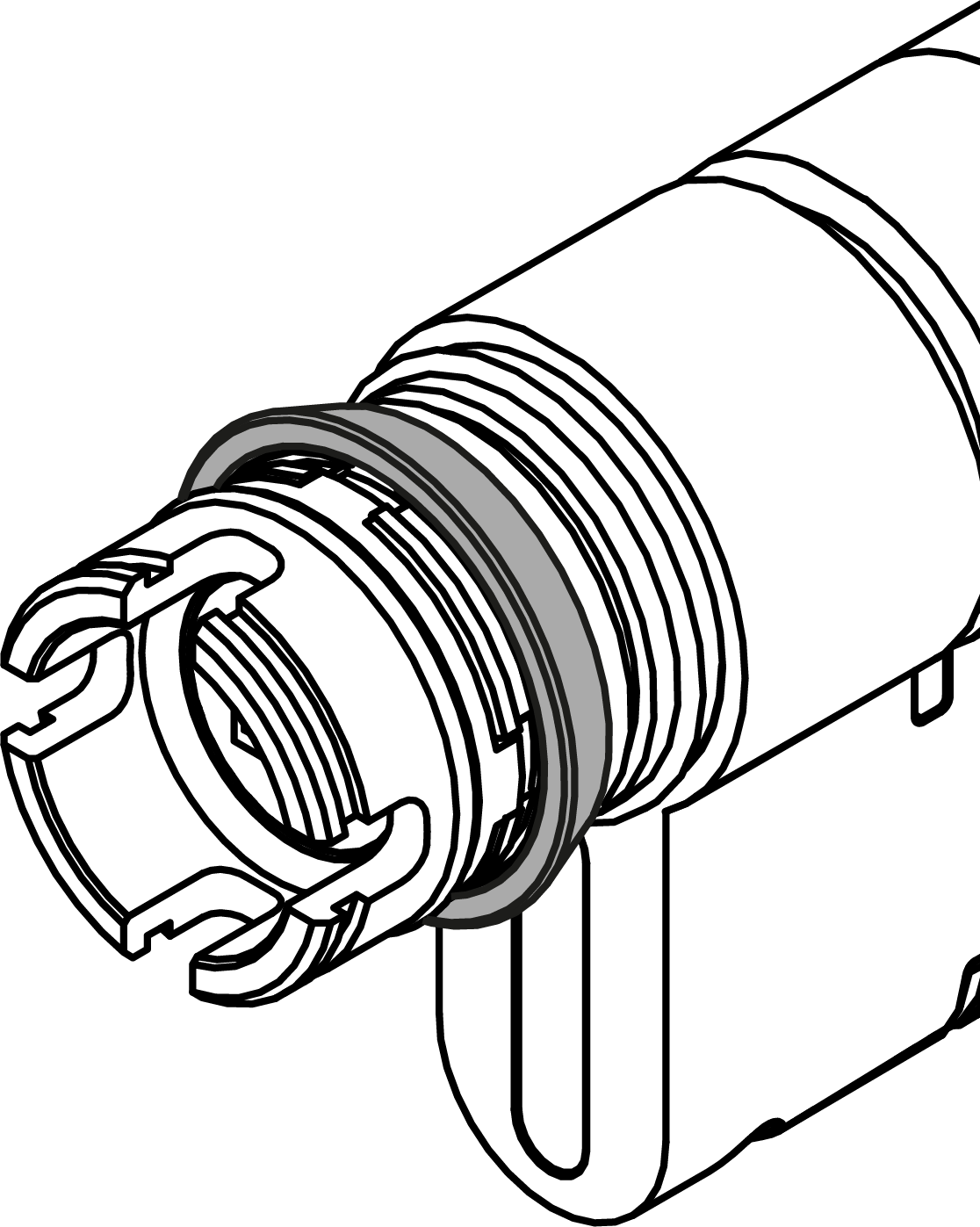

  13. De klem kan niet meer verschuiven.

Elektronische knop monteren

  1. 1,5 mm inbussleutel beschikbaar.
  1. Lijn de knophouder horizontaal uit.
  3. Breng de knop aan.

  6. OPMERKING

    notice

    Gebruik de meegeleverde inbussleutel.

    Met het speciale gereedschap wordt ook een inbussleutel meegeleverd.

    1. Gebruik deze inbussleutel om de elektronische knop te monteren en te demonteren.
  7. Steek de inbussleutel tot de aanslag in de hiervoor bestemde opening.
  9. Draai de inbussleutel 270 graden rechtsom.
  11. Trek de inbussleutel weer uit de opening.
  13. Breng het kapje aan.

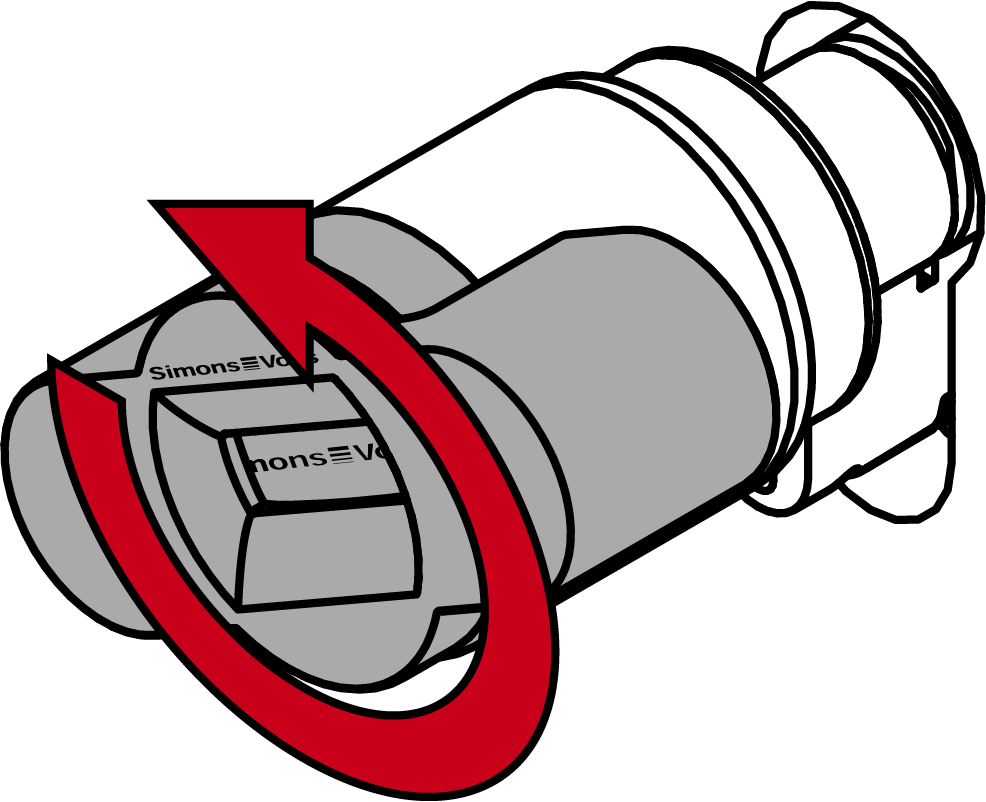

  16. Draai het kapje rechtsom.
  18. Het kapje klikt hoorbaar vast.
  1. Elektronische knop is gemonteerd.
