Montage op uitgebouwde cilinder (linksom ontgrendelen) - Digital Cylinder AX (Z5)

Mechanische knop demonteren

  1. Speciaal gereedschap beschikbaar.

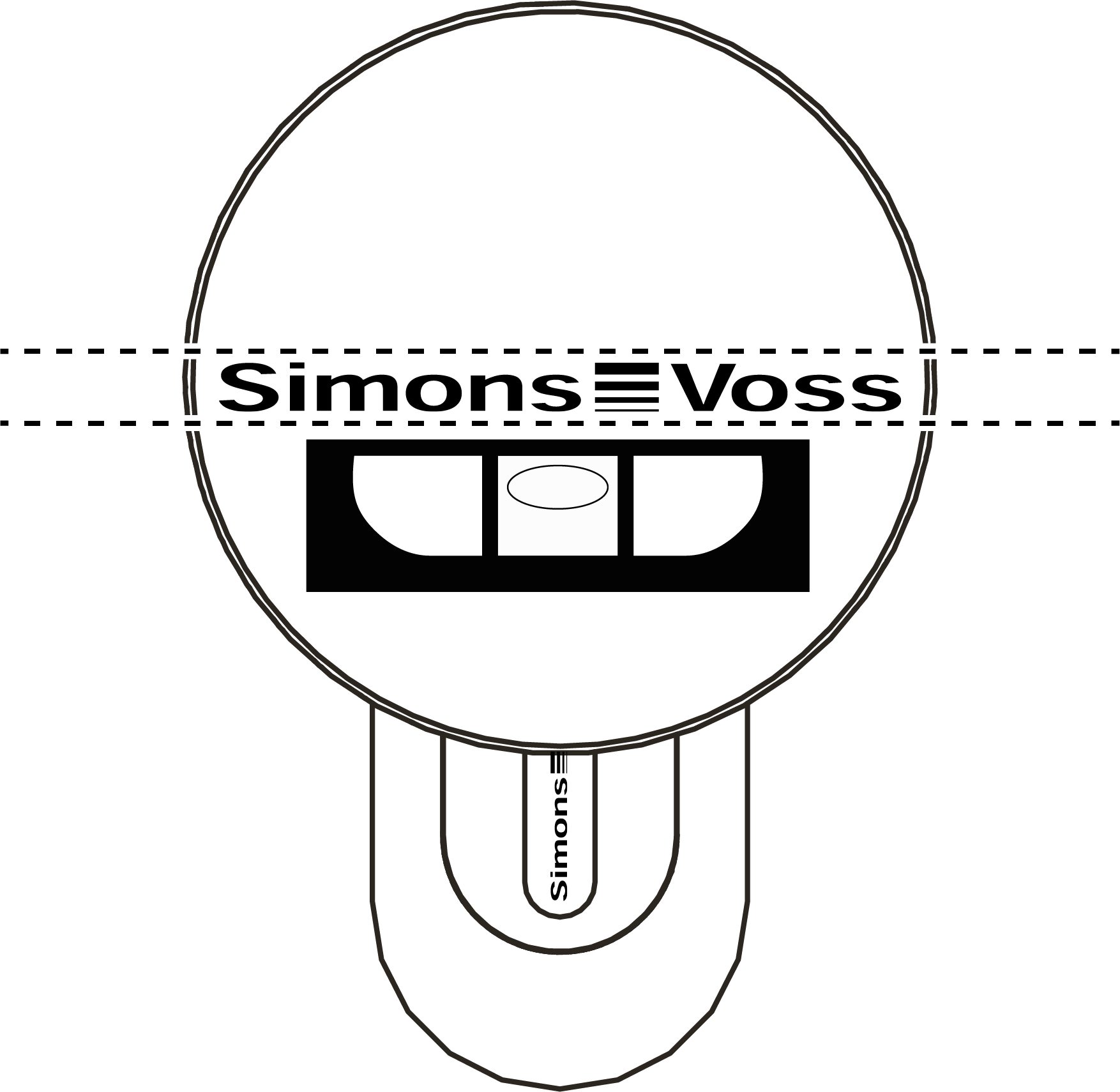

  1. Richt de knop horizontaal uit.

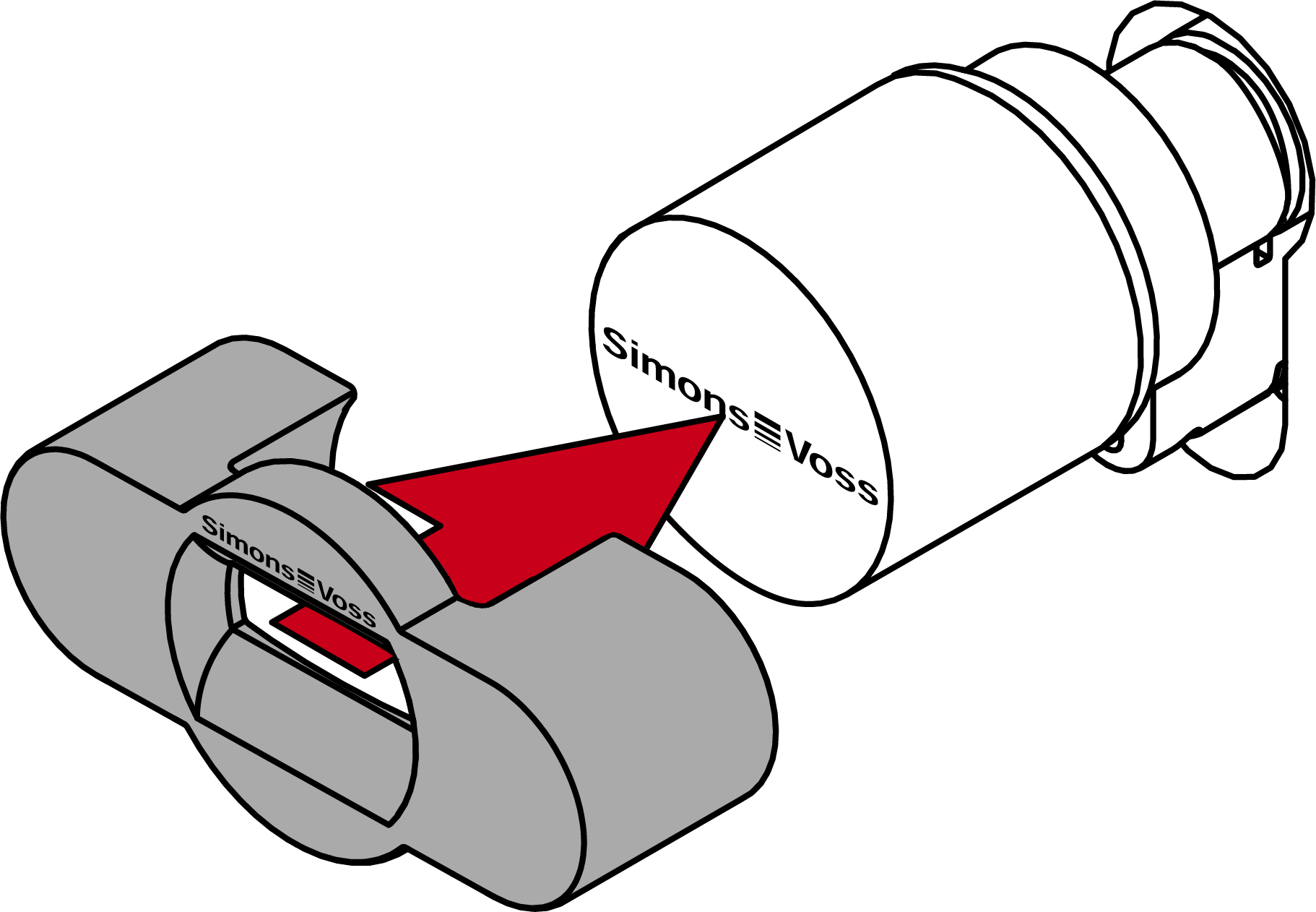

  3. Plaats het speciale gereedschap.

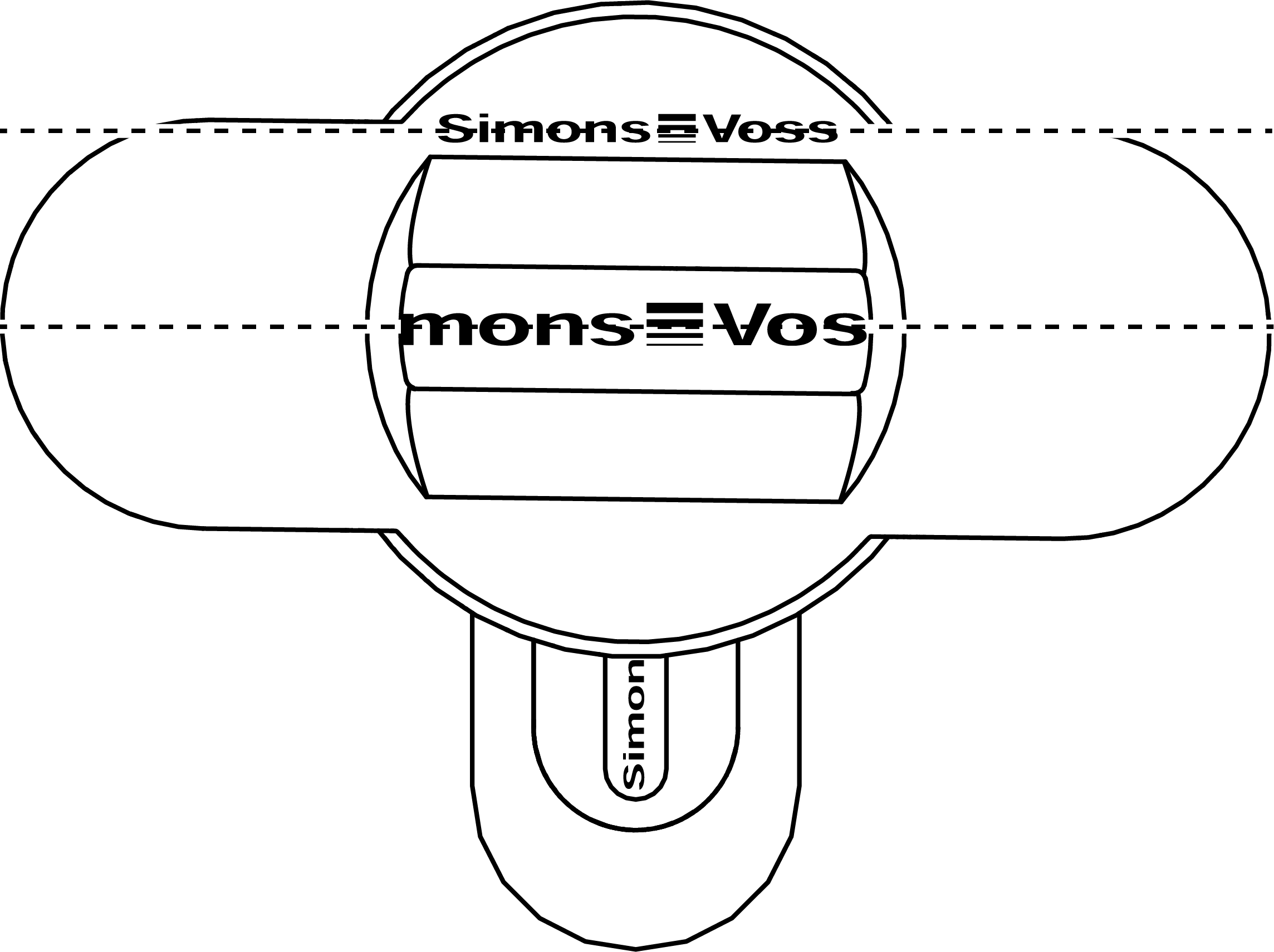

  5. Zet het speciale gereedschap dusdanig op de knop dat het logo parallel is met de inkeping.

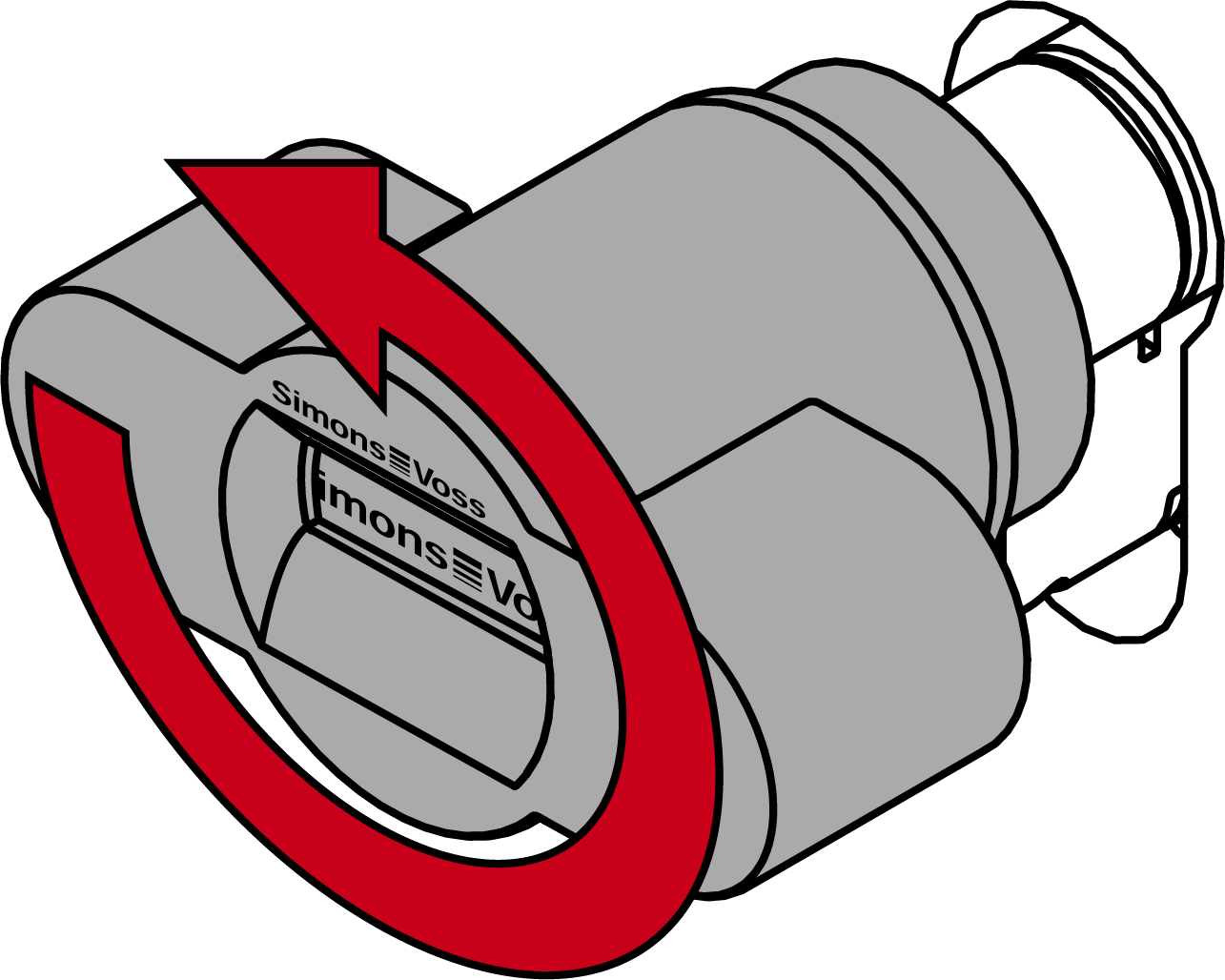

  7. Draai het speciale gereedschap en de knop tegelijkertijd linksom.

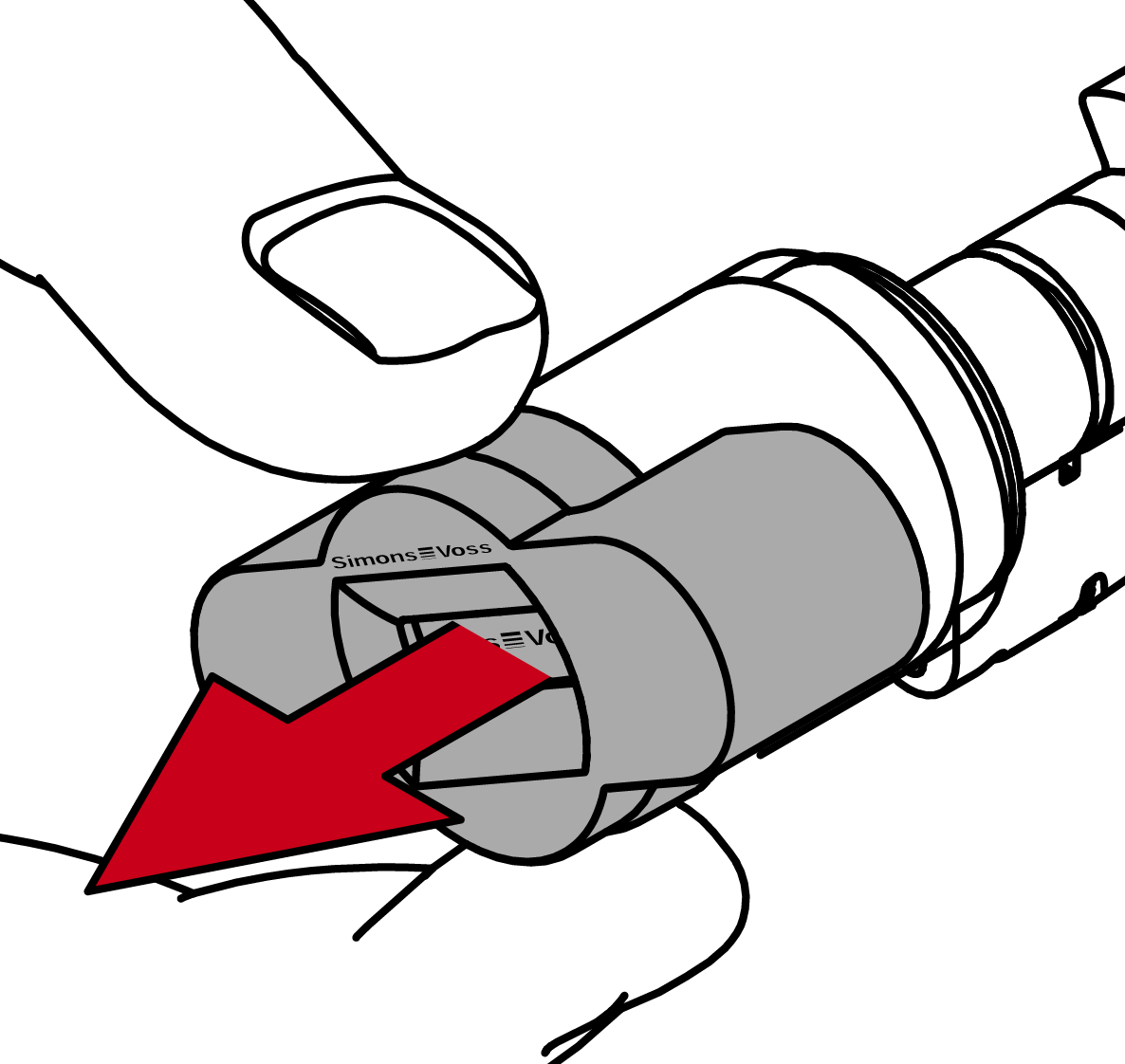

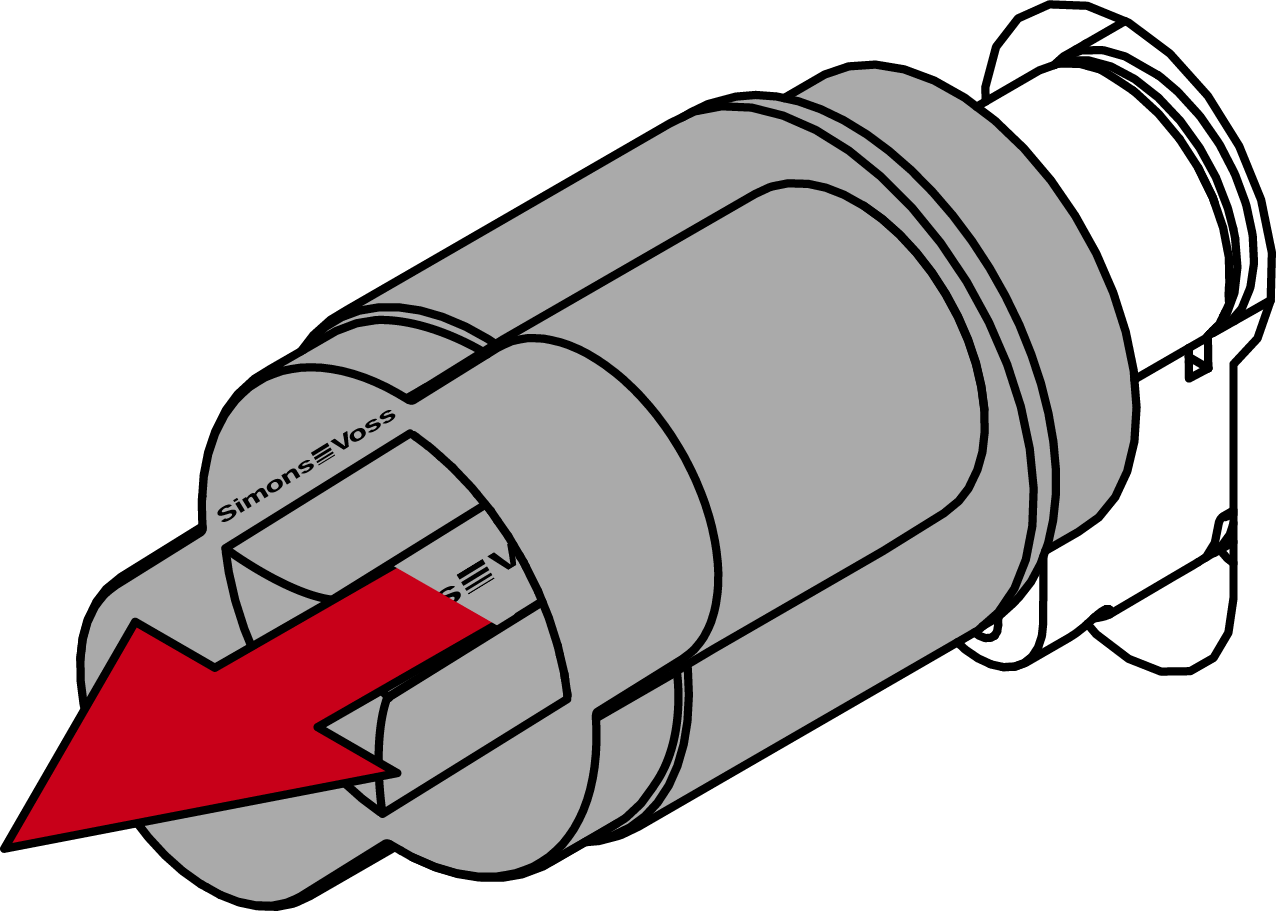

  9. Trek het speciale gereedschap en de knop tegelijkertijd van de deur.
  1. Mechanische knop is gedemonteerd.

Cilinder uitbouwen

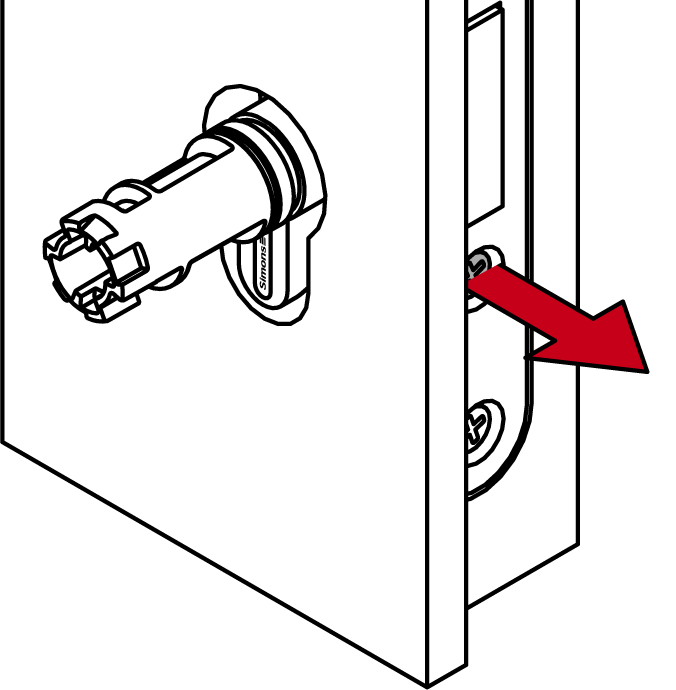

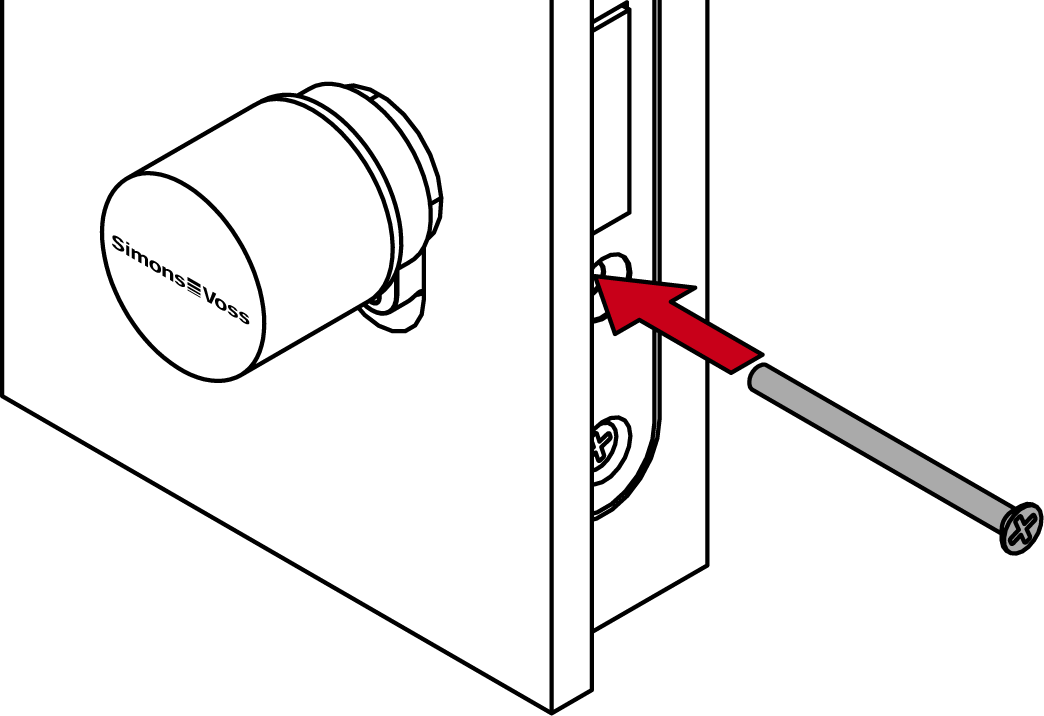

  1. Schroef de stiftschroef los.
  3. Demonteer de cilinder.

Elektronische knop demonteren

  1. Speciaal gereedschap beschikbaar.
  2. 1,5 mm inbussleutel beschikbaar.
  1. Richt de knop horizontaal uit.
  3. Plaats het speciale gereedschap.
  5. Zet het speciale gereedschap dusdanig op de knop dat het logo parallel is met de inkeping.
  7. Houd het speciale gereedschap en het knopkapje tegelijkertijd vast en draai ze allebei eerst 1-2° rechtsom en vervolgens linksom weg.

  8. OPMERKING

    notice

    Uitglijden bij het draaien

    Het oppervlak van de knopdop kan glad zijn en de dop kan moeilijk te draaien zijn (vooral bij WP-versies, herkenbaar aan de blauwe cilinderhalsring of de gelaserde markering aan de binnenkant van het cilinderprofiel).

    1. Draag antisliphandschoenen.
  10. Neem het gereedschap en de kap weg.

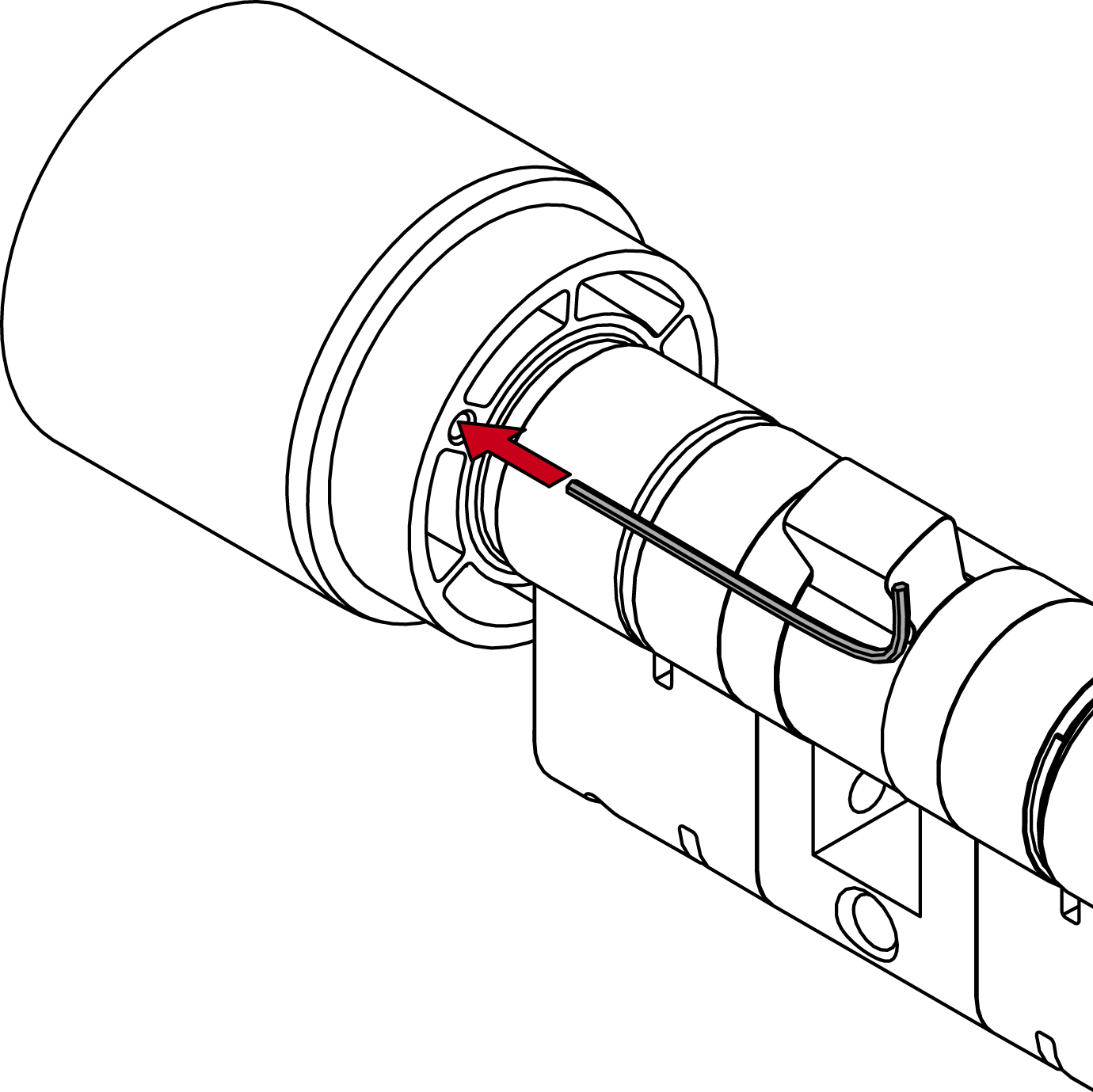

  12. Steek de inbussleutel tot de aanslag in de hiervoor bestemde opening.

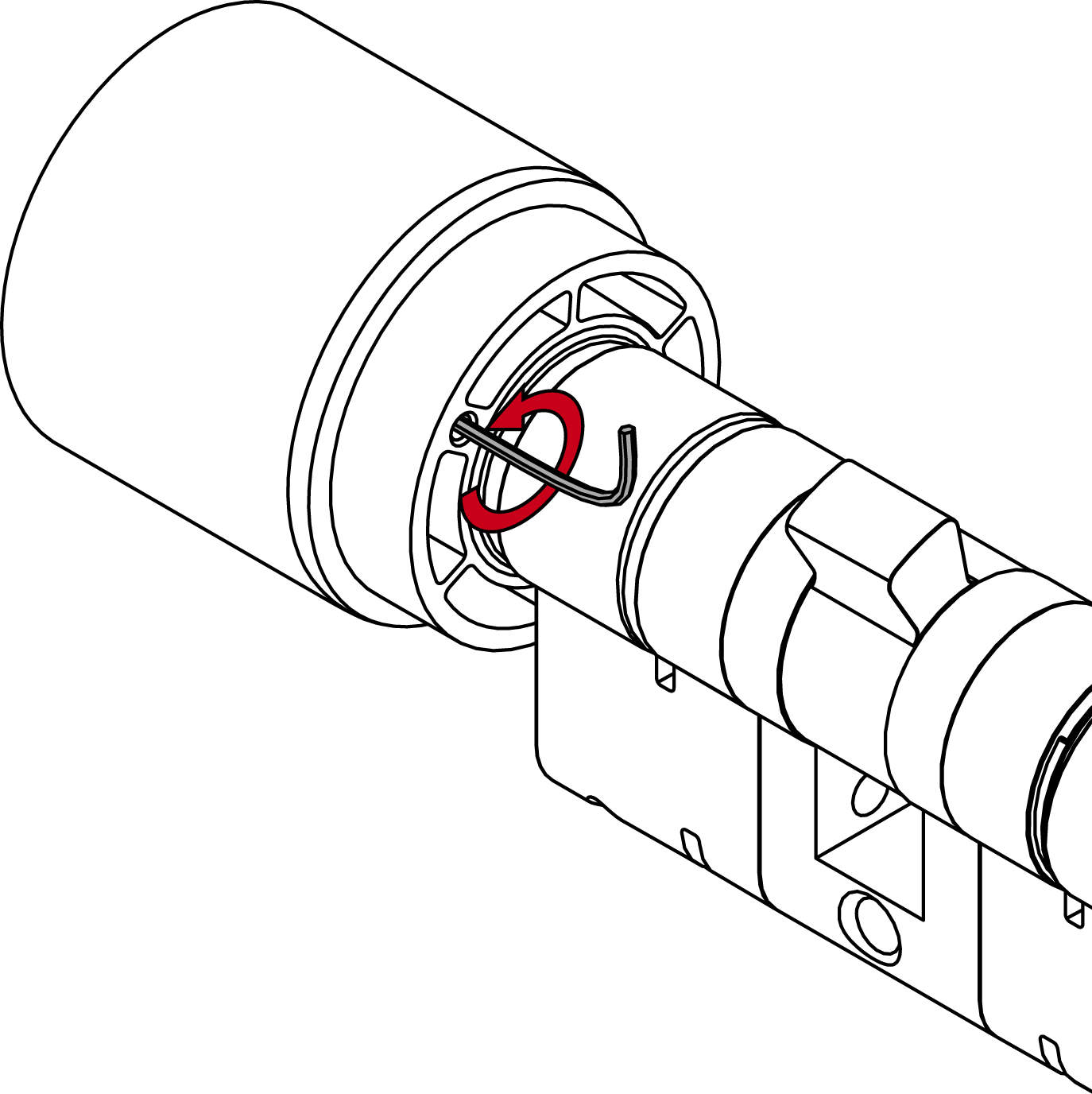

  14. Draai de inbussleutel 270 graden linksom.
  16. Trek de inbussleutel weer uit de opening.

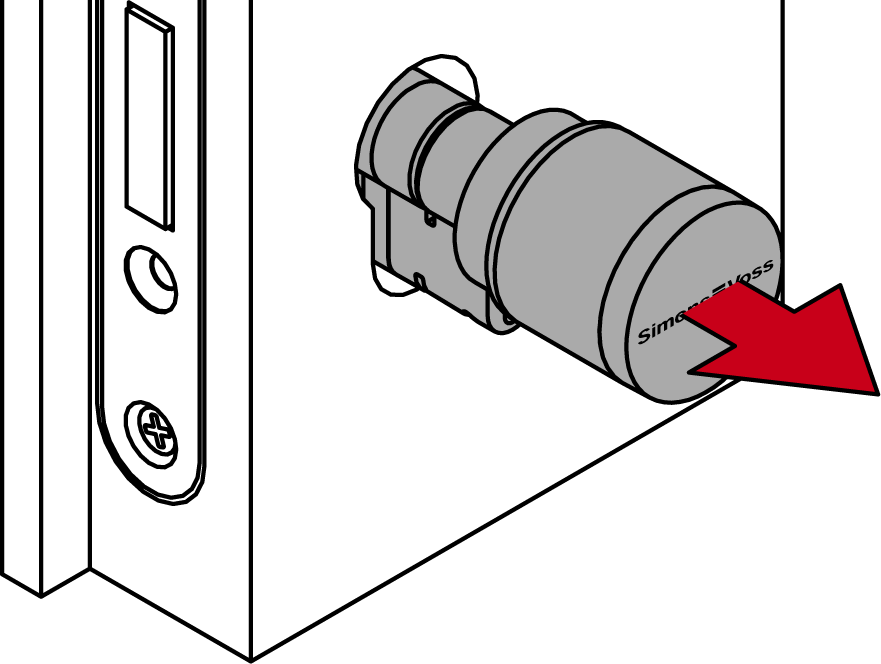

  18. Trek de knop van de deur.
  2. Elektronische knop is gedemonteerd.

Escape-knop monteren

  1. 1,5 mm inbussleutel beschikbaar.

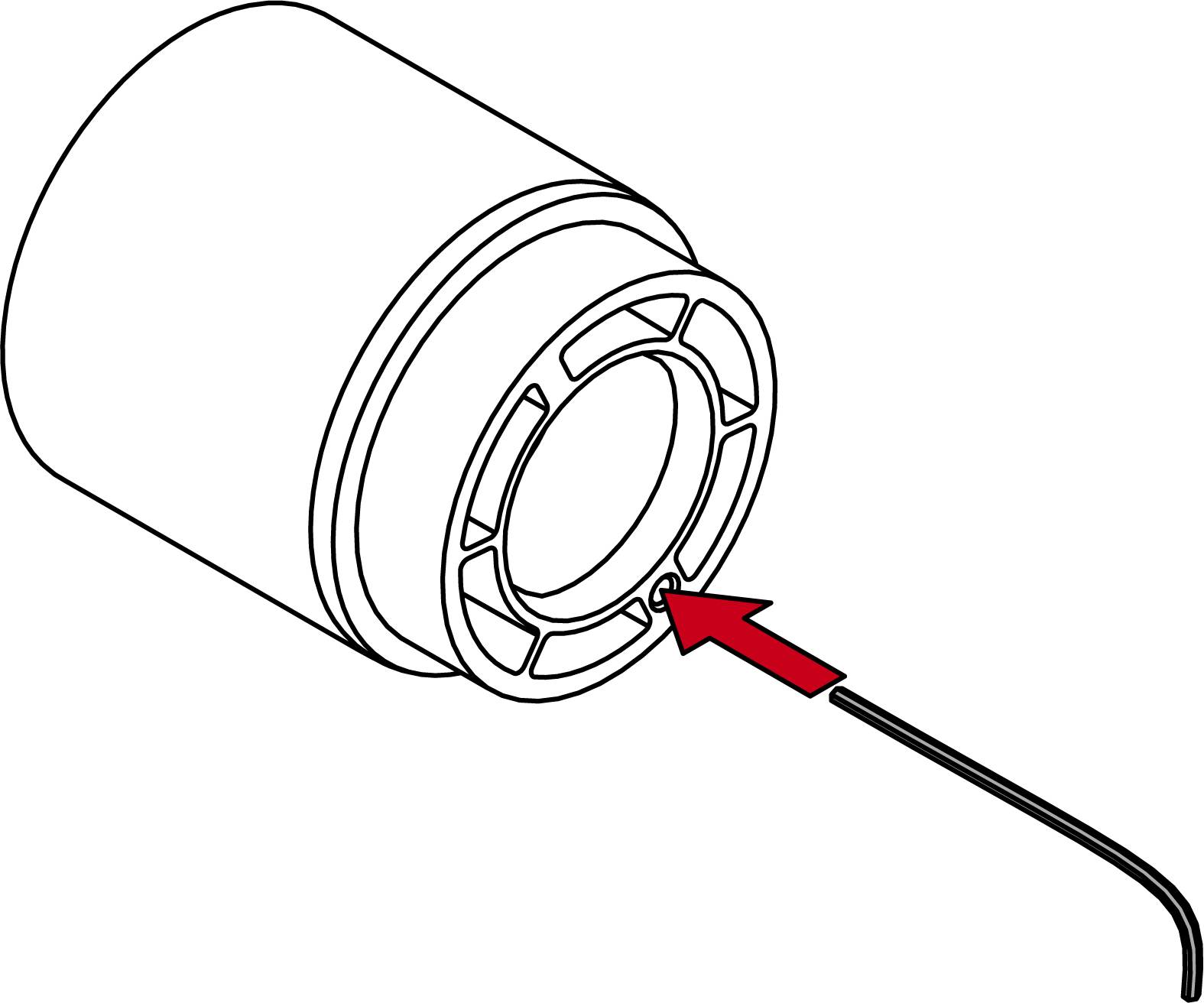

  1. Steek de inbussleutel van 1,5 mm in de Escape-knop.
  3. Draai de inbussleutel volledig tot de aanslag rechtsom.
  4. Escape-knop klikt.
  6. Trek de inbussleutel weer uit de opening.
  7. Steek de escape-knop op de cilinderschacht.
  9. Houd de meenemer vast en draai de escape-knop tot de aanslag rechtsom.
  11. Steek de inbussleutel van 1,5 mm in de Escape-knop.
  13. Draai de inbussleutel van 1,5 mm volledig tot de aanslag linksom.
  14. Escape-knop klikt.

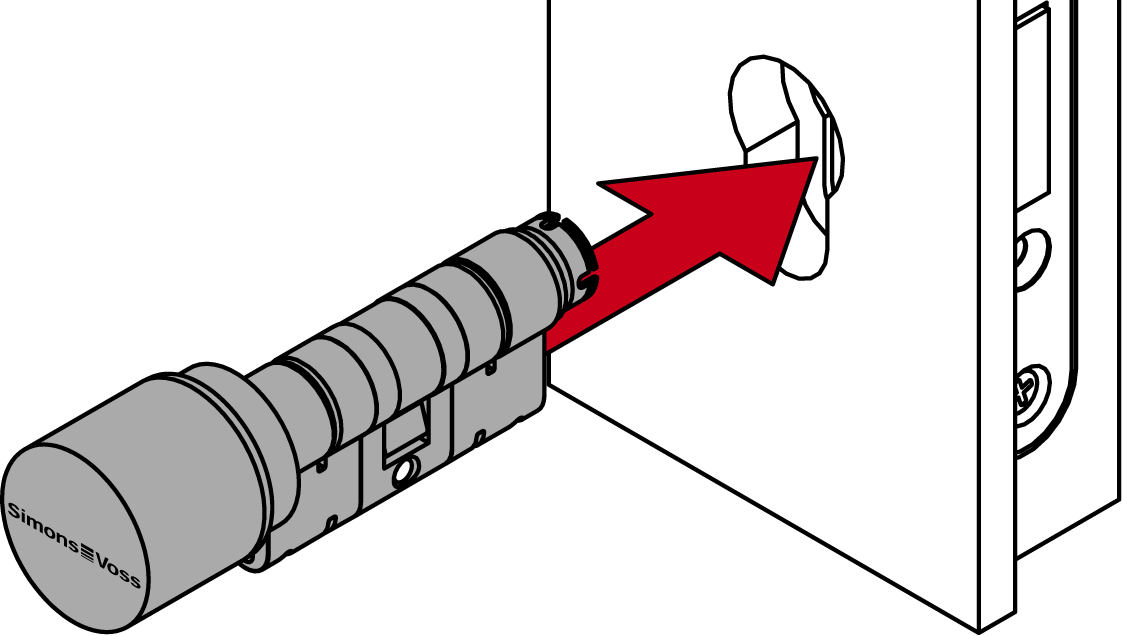

  16. Monteer de cilinder weer.
  18. Schroef de stiftschroef vast.

Elektronische knop weer monteren

  1. 1,5 mm inbussleutel beschikbaar.
  1. Lijn de knophouder horizontaal uit.

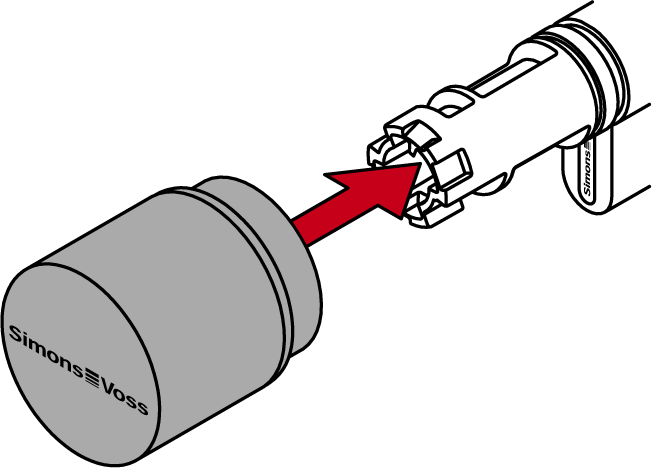

  3. Breng de knop aan.

  6. OPMERKING

    notice

    Gebruik de meegeleverde inbussleutel.

    Met het speciale gereedschap wordt ook een inbussleutel meegeleverd.

    1. Gebruik deze inbussleutel om de elektronische knop te monteren en te demonteren.
  7. Steek de inbussleutel tot de aanslag in de hiervoor bestemde opening.
  9. Draai de inbussleutel 270 graden rechtsom.
  11. Trek de inbussleutel weer uit de opening.
  13. Breng het kapje aan.

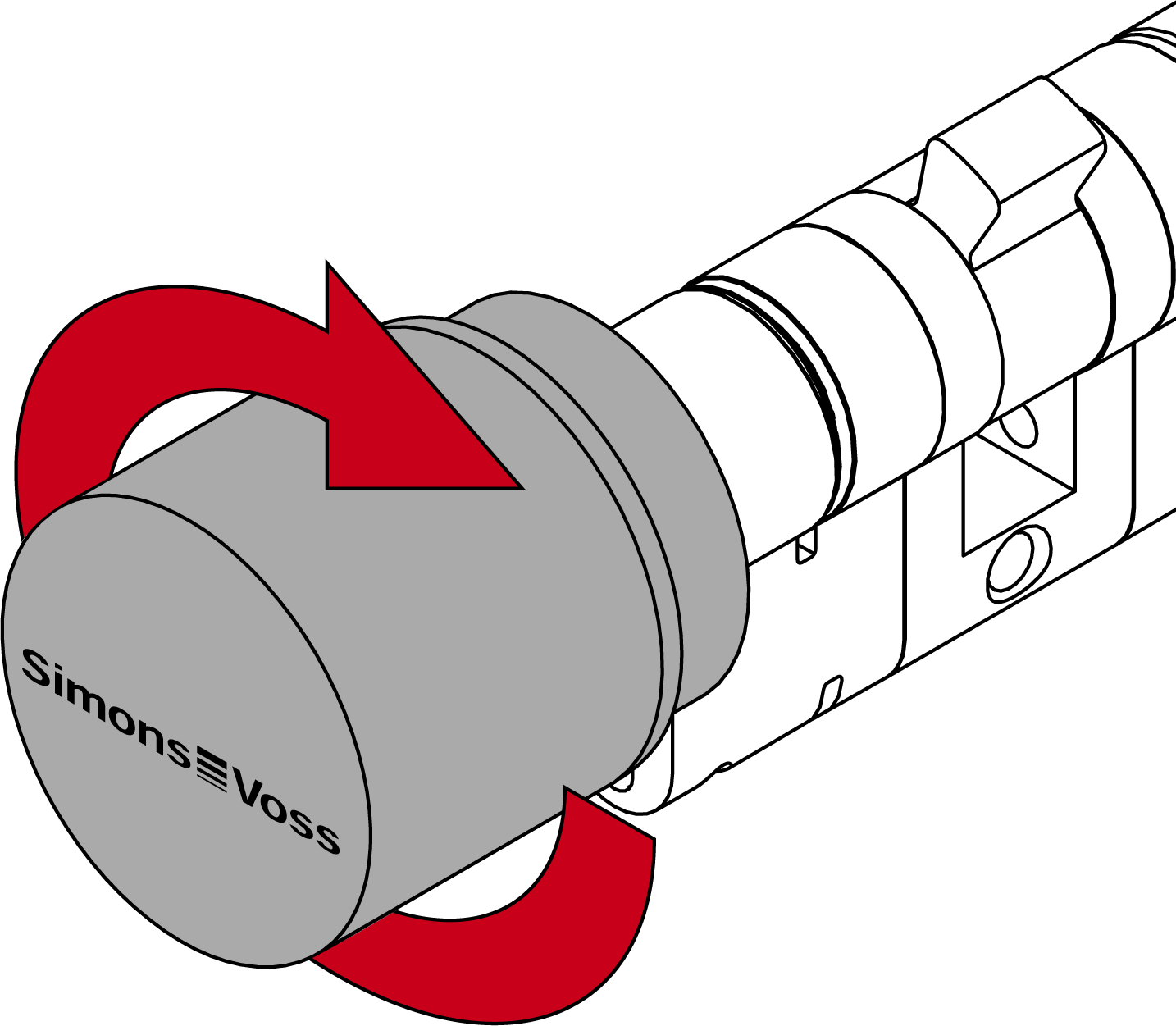

  16. Draai het kapje rechtsom.
  18. Het kapje klikt hoorbaar vast.
  1. Elektronische knop is gemonteerd.

Functietest

  1. Draai en trek aan de escape-knop om te controleren of deze goed vastzit.
  2. Controleer of u met de escape-knop de deur kunt openen.
  1. Escape-knop is gemonteerd.
