CO-cilinder met FD combineren - Digital Cylinder AX (Z5)

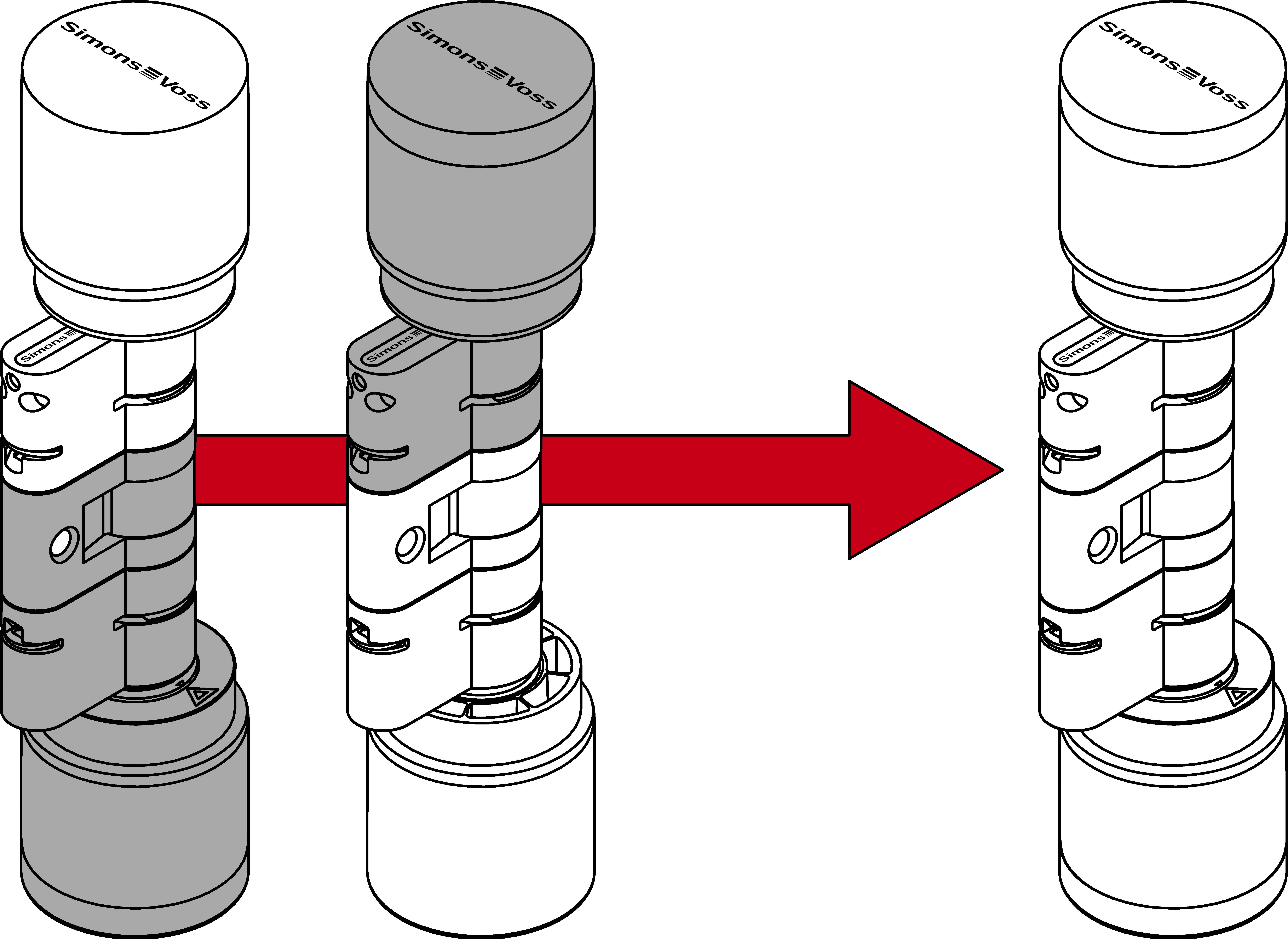

Uit twee AX-comfortcilinders kunt u een vrij draaiende cilinder AX samenstellen.

  1. Krik voor het losmaken van de klem
  2. Afstandhouder voor het uitlijnen van de verlengingsbout
  3. Klemblok voor het inpersen van de klem
  1. Plaats de eerste comfortcilinder AX met de mechanische knop naar boven in het montagegereedschap van de knop.

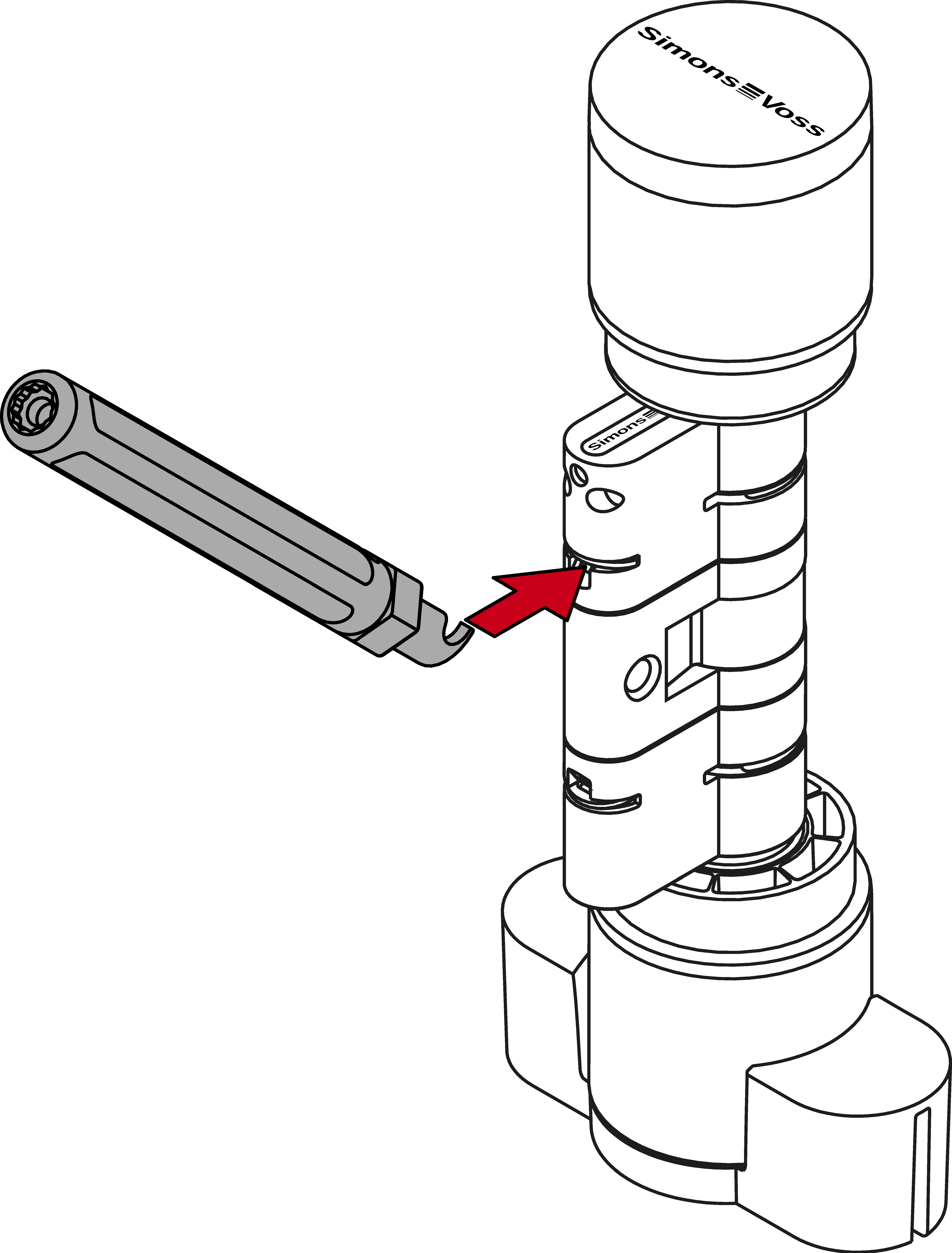

  3. Haak het uiteinde van de krik in de klem.

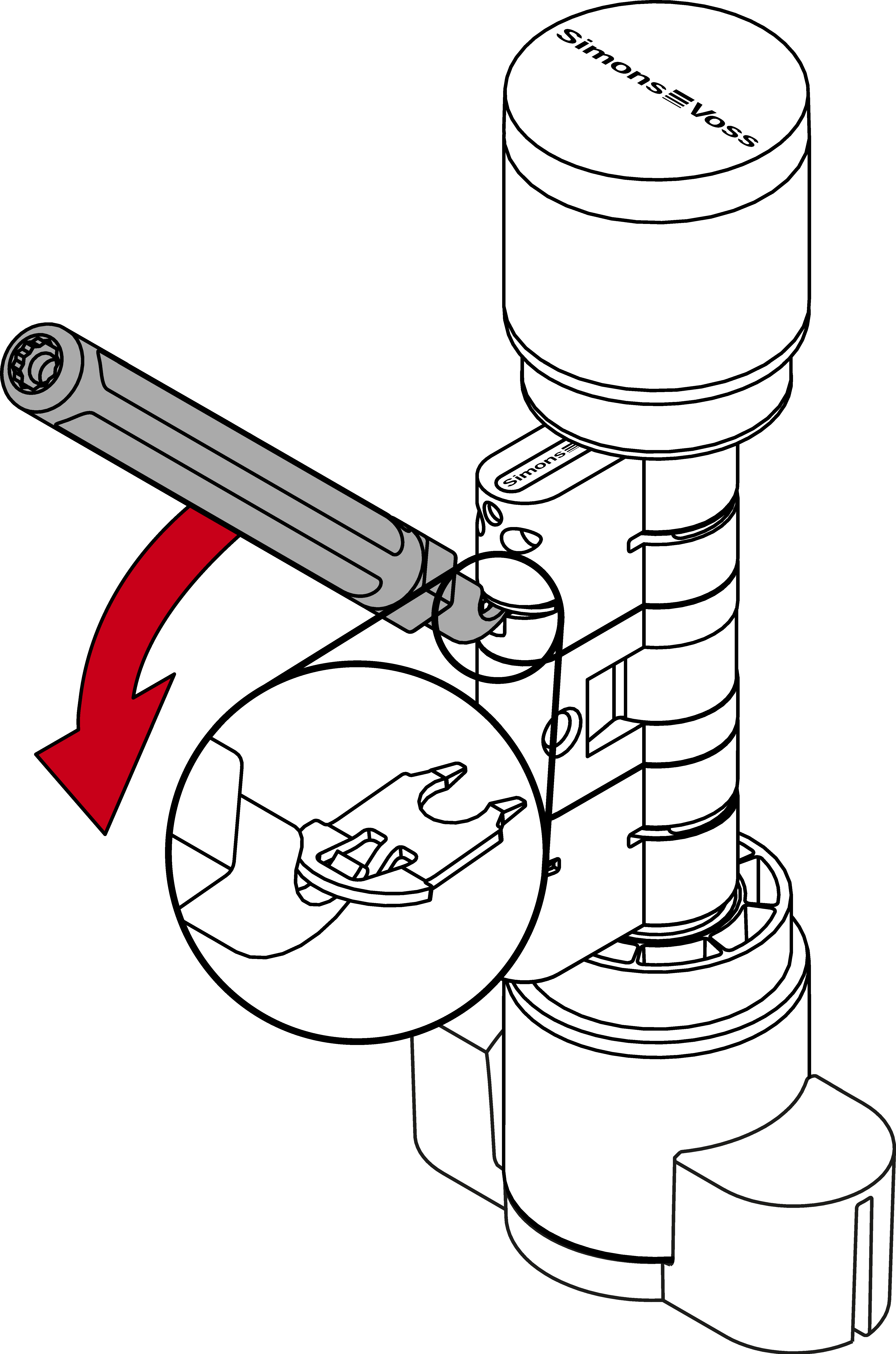

  5. Til de klem uit de profielcilinder door de krik naar het midden van de cilinder te verplaatsen.

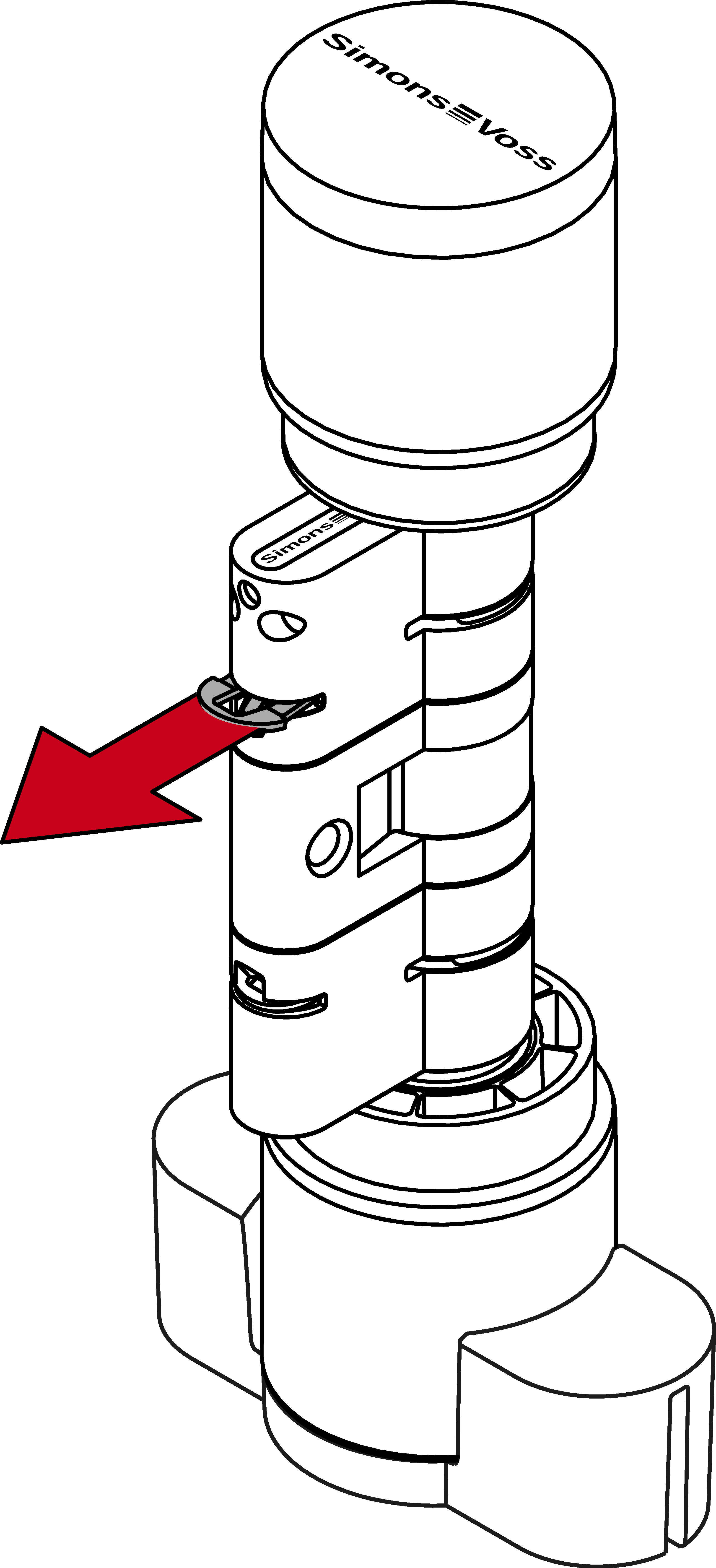

  7. Trek de klem volledig uit de profielcilinder.

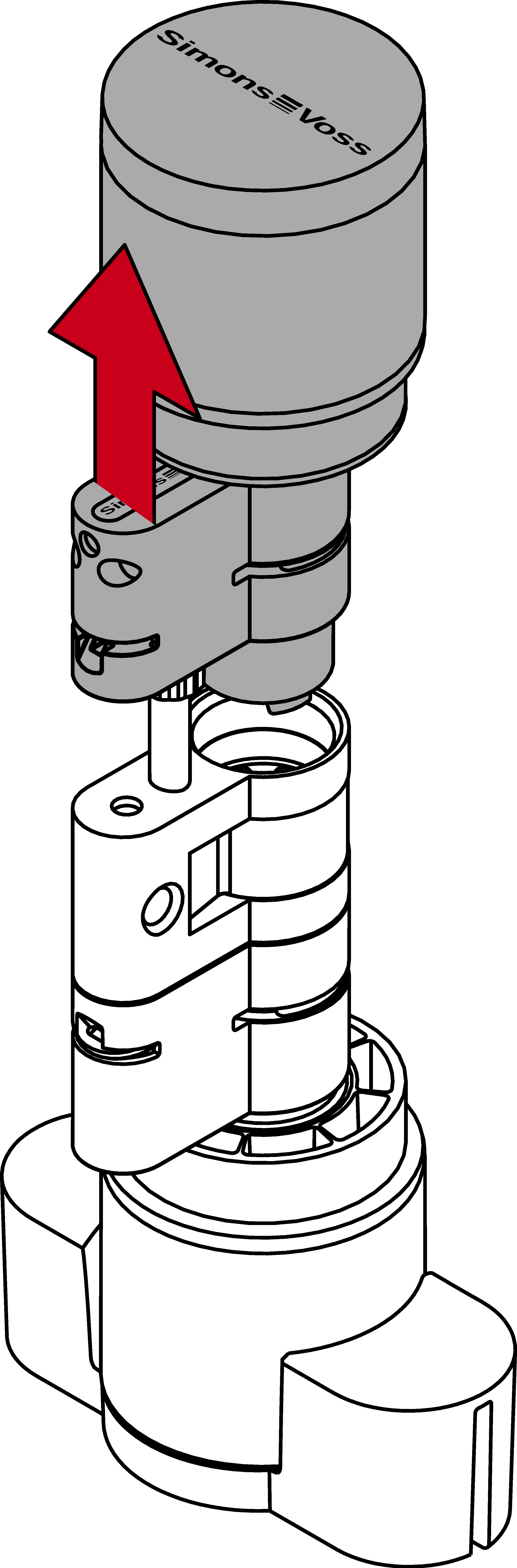

  9. Demonteer de beide cilinderhelften.
  11. Eerste cilinderhelft met middenstuk en meenemer voorbereid.

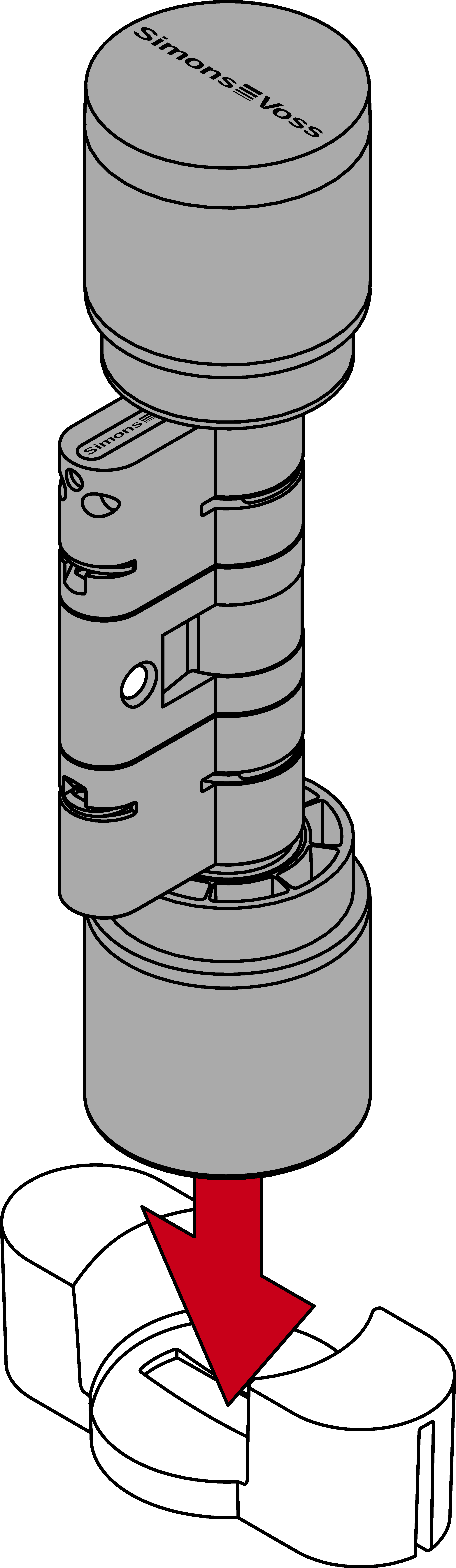

  13. Plaats de tweede comfortcilinder AX met de elektronische knop naar boven in het montagegereedschap van de knop.

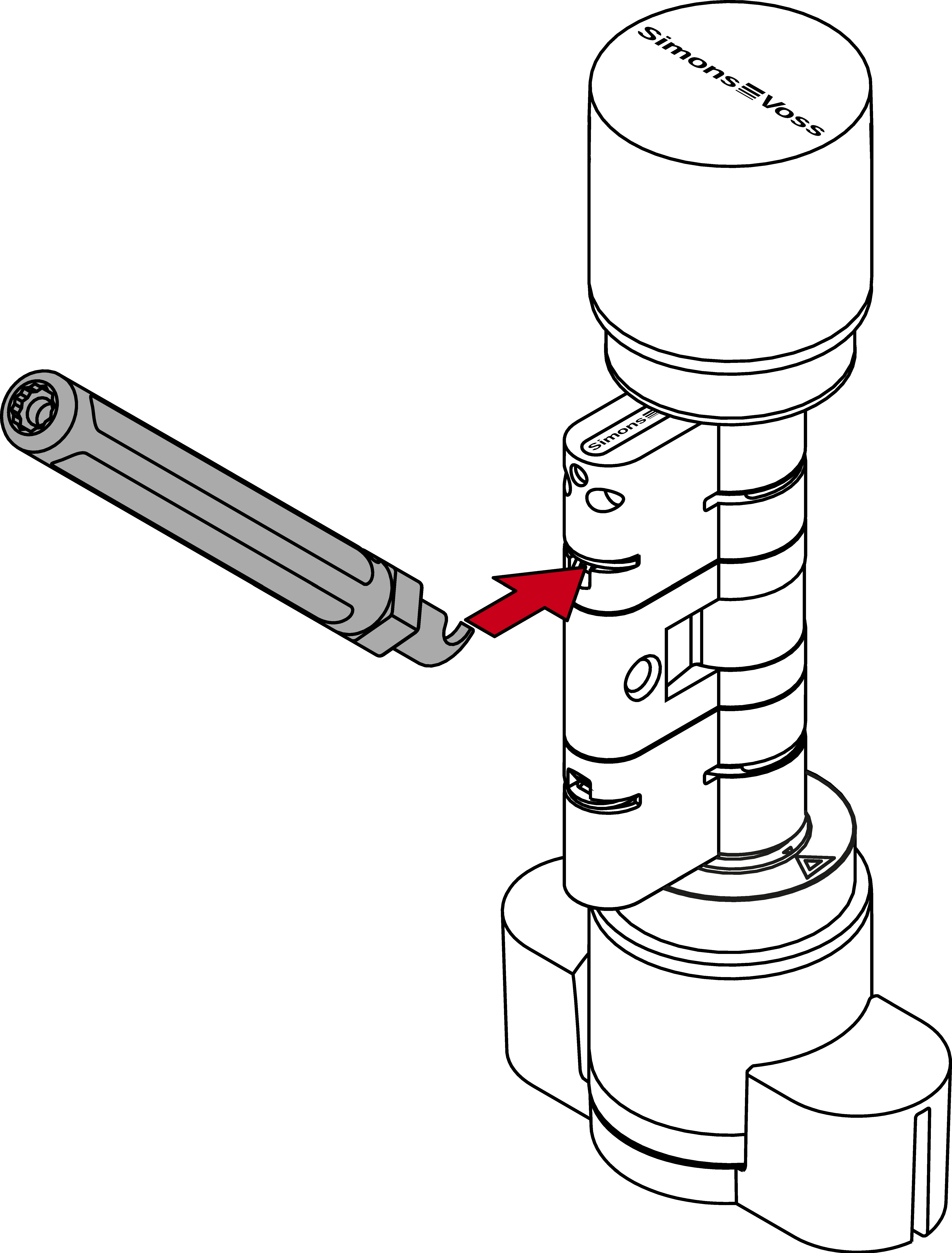

  15. Haak het uiteinde van de krik in de klem.
  17. Til de klem uit de profielcilinder door de krik naar het midden van de cilinder te verplaatsen.

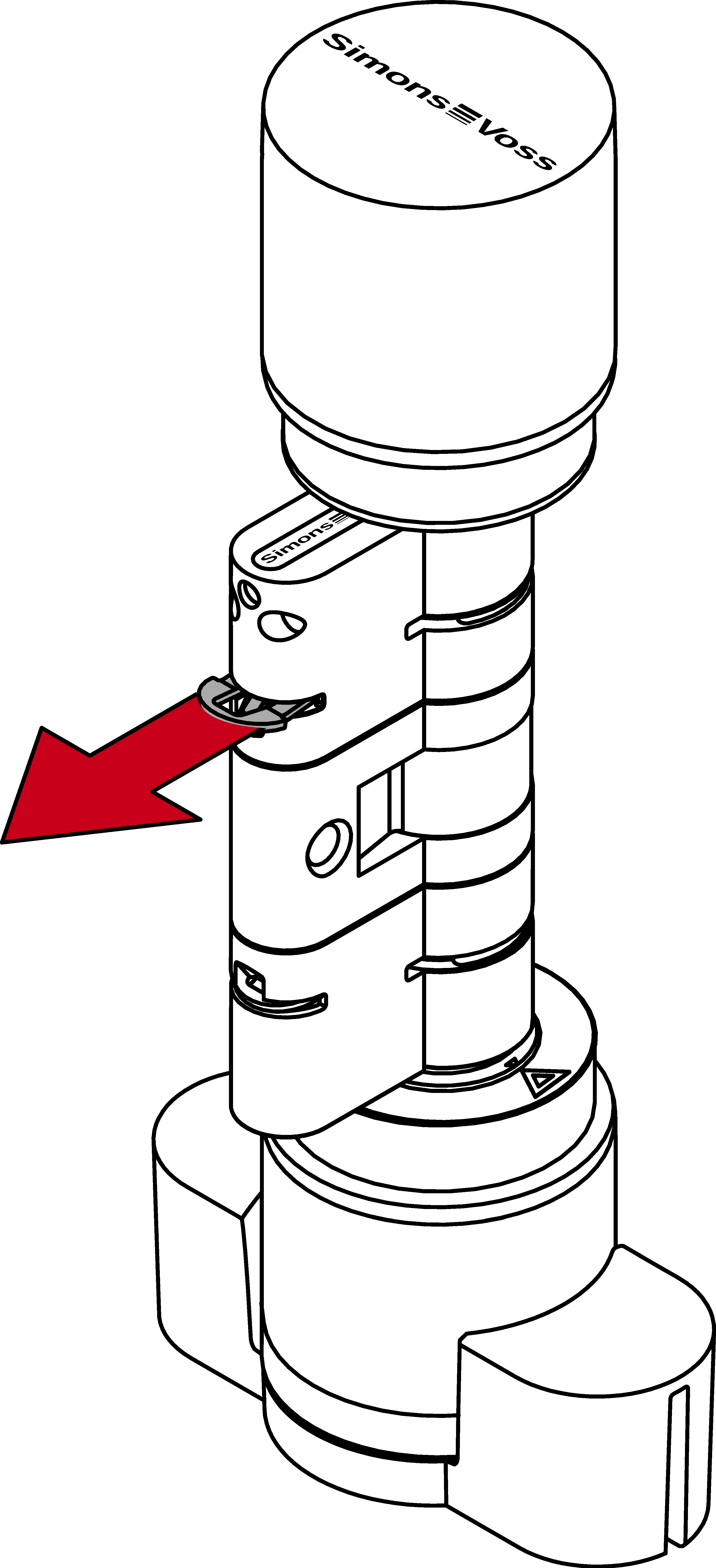

  19. Trek de klem volledig uit de profielcilinder.
  21. Demonteer de beide cilinderhelften.

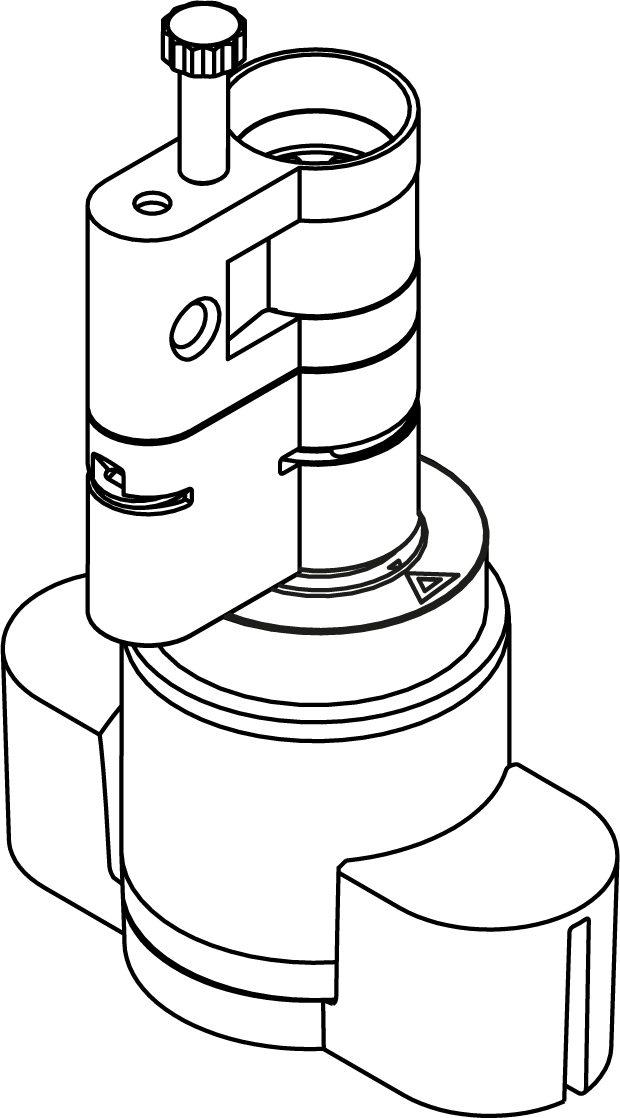

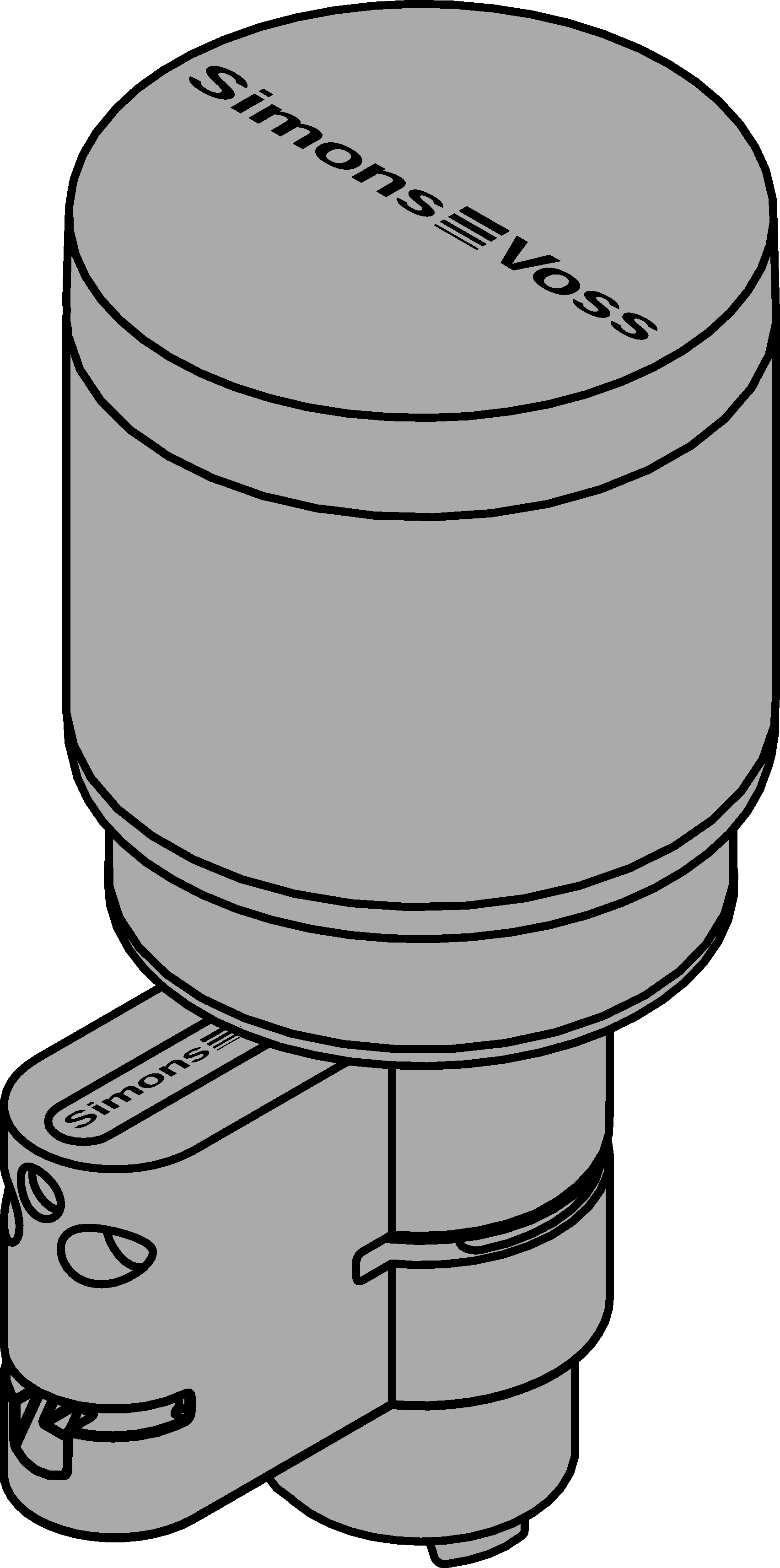

  23. Tweede cilinderhelft zonder middenstuk voorbereid.

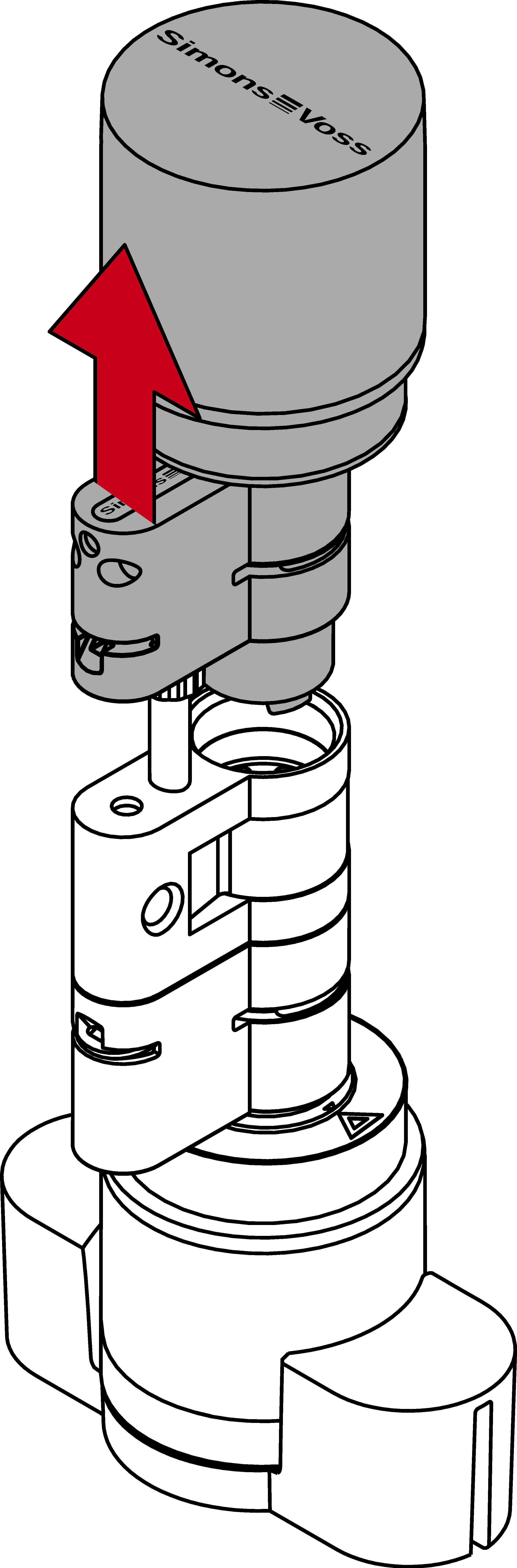

  25. Plaats de eerste cilinderhelft op de tweede cilinderhelft.

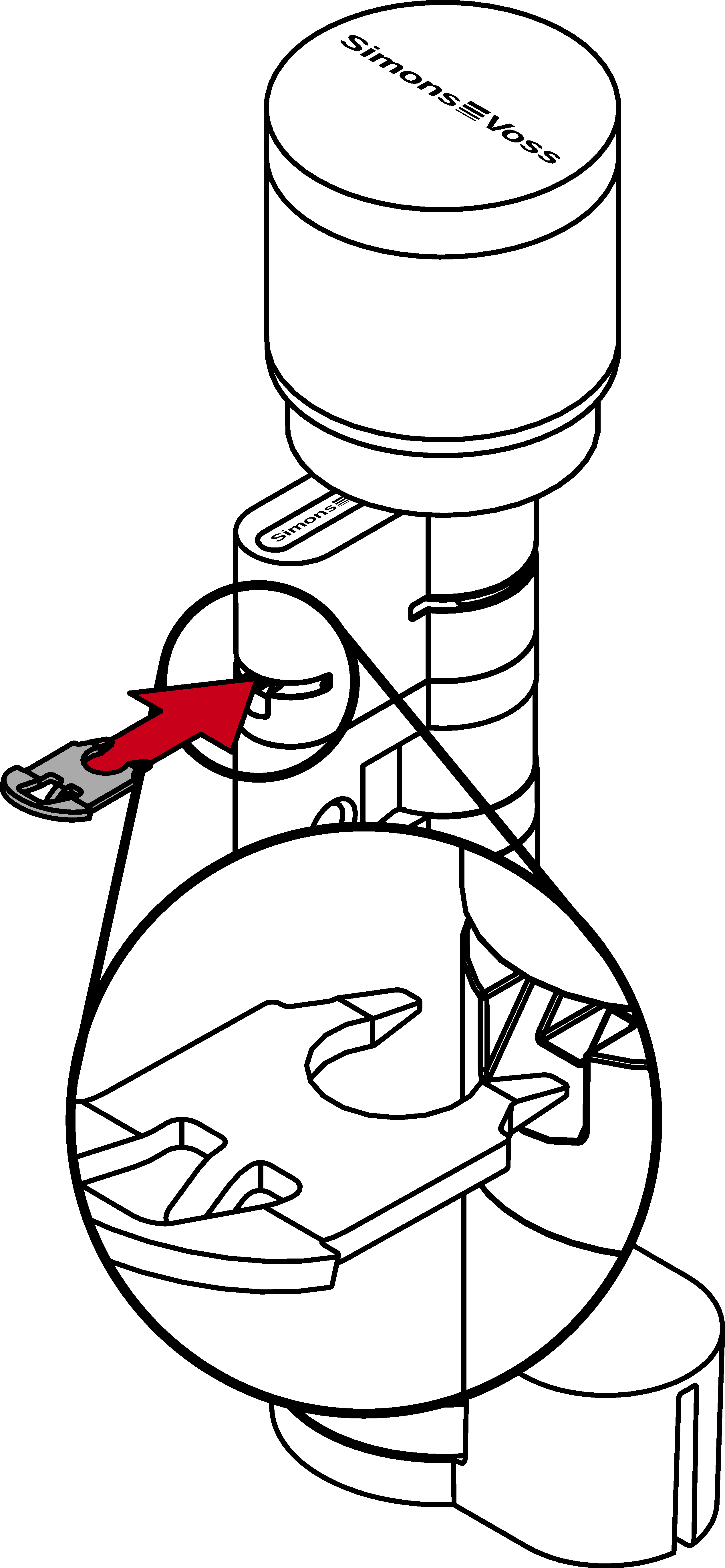

  27. Plaats de klem met de neus voor de stiftschroef weer in de sleuf van de profielcilinder.

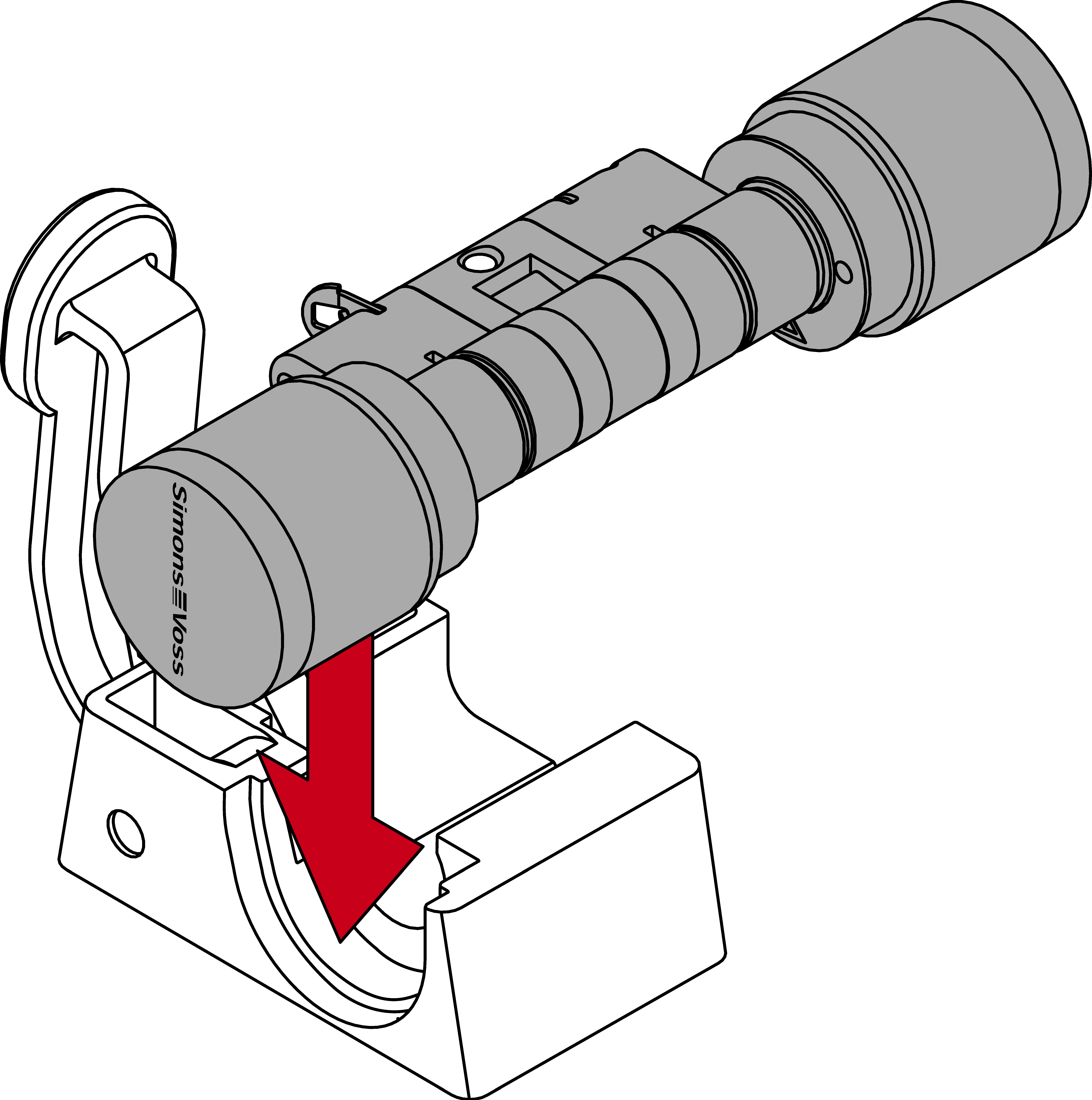

  29. Plaats de cilinder in het klemblok, zodat de profielcilinder en de knop vlak in de uitsparingen liggen.
  31. De hendel van het klemblok is op één plaats met een metalen plaatje versterkt. De eerder ingeschoven klem ligt tegenover dit metalen plaatje.

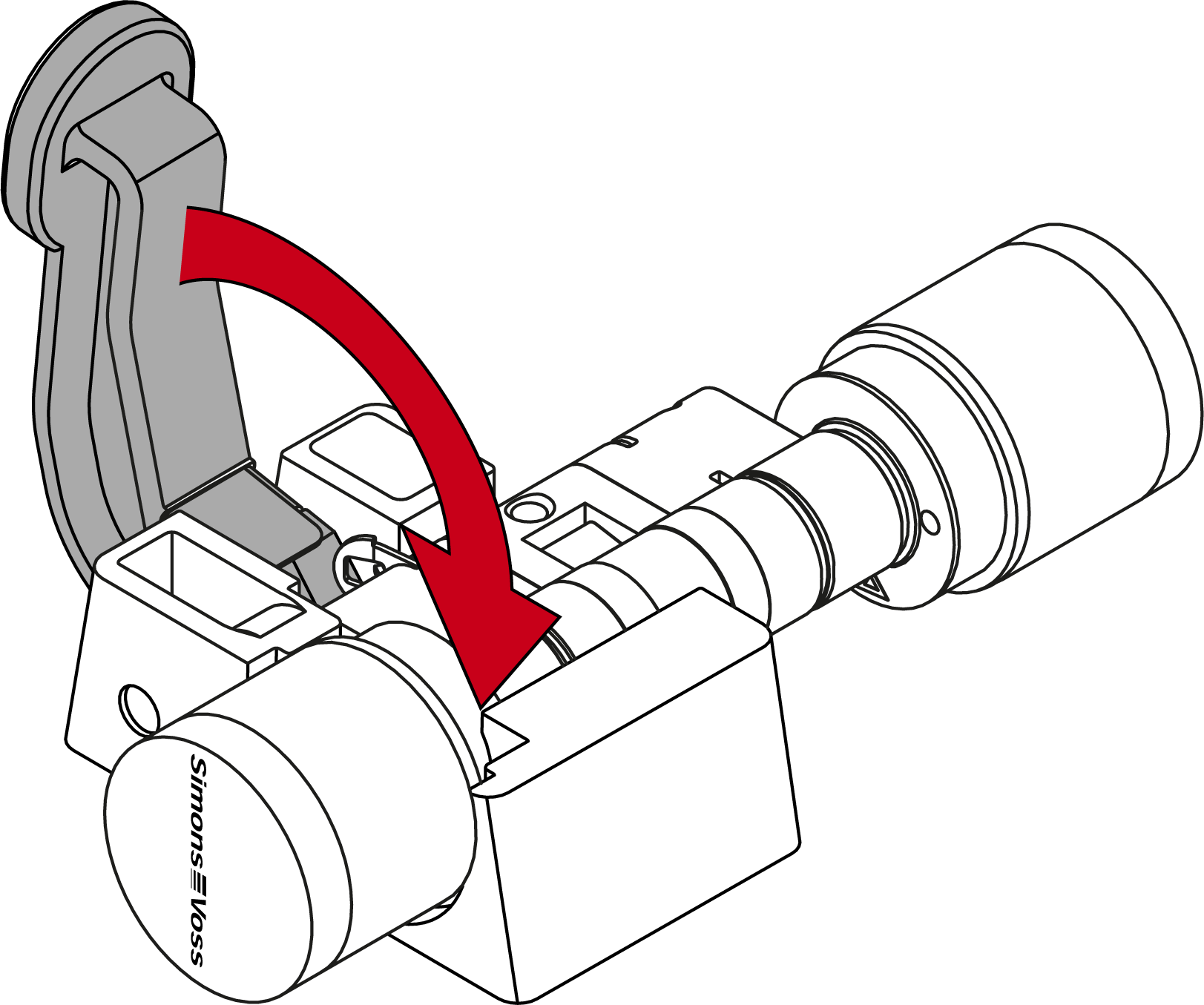

  32. Druk de hendel van het klemblok naar de bodemplaat toe tot de klem weer volledig in de profielcilinder zit.

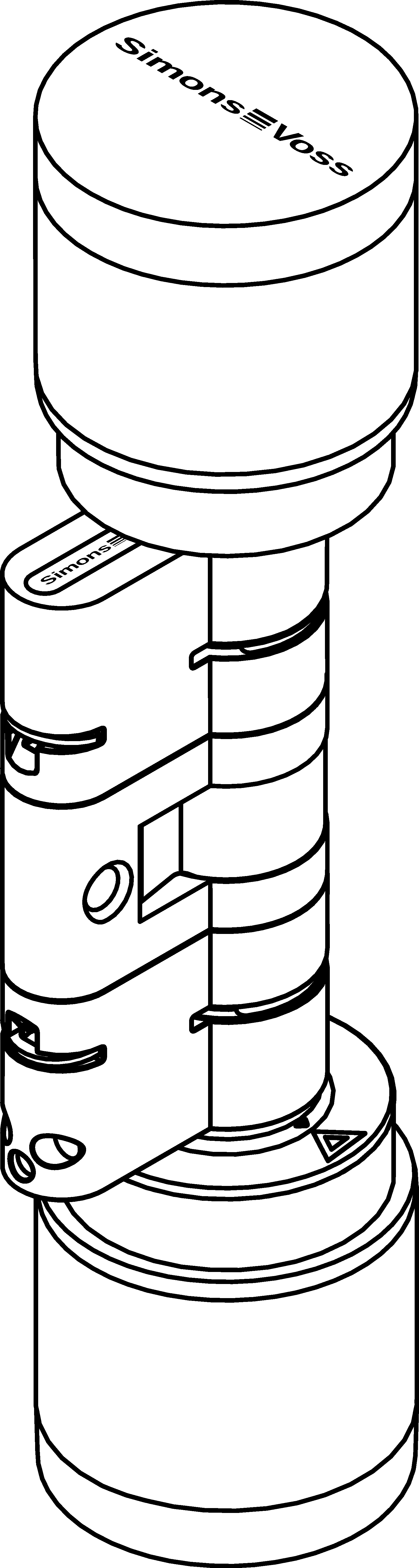

  1. Vrij draaiende cilinder volledig gemonteerd.

OPMERKING

notice

Vrij draaiend actieve/hybride Digital Cylinder AX alleen met verkorte reikwijdte

Bij vrij draaiende cilinders kunnen de uitleesknoppen bij geringe cilinderlengtes niet voldoende afstand hebben. Door de reikwijdte van de actieve technologie kan het radiosignaal per ongeluk ook door de tweede leesknop worden ontvangen.

  1. Programmeer vrij draaiende cilinders met de SmartStick AX of de SmartCD.MP.
  2. Zorg ervoor dat bij de programmering het verkorte bereik is geselecteerd (bij af fabriek als vrij draaiend geleverde cilinders standaard ingesteld).
