Montage met deklijsten - Digital Cylinder AX (Z5)

Met deze optie kunt u de Digital Cylinder AX combineren met bepaalde deklijsten. Sommige deklijsten worden op de gemonteerde cilinder gestoken en bevinden zich dan tussen de knop en de deur. Wanneer u dergelijke deklijsten wilt gebruiken, moet u beide knoppen demonteren.

  1. Speciaal gereedschap beschikbaar.
  2. 1,5 mm inbussleutel beschikbaar.
  3. PH2-schroevendraaier beschikbaar.
  1. Richt de knop horizontaal uit.
  3. Plaats het speciale gereedschap.

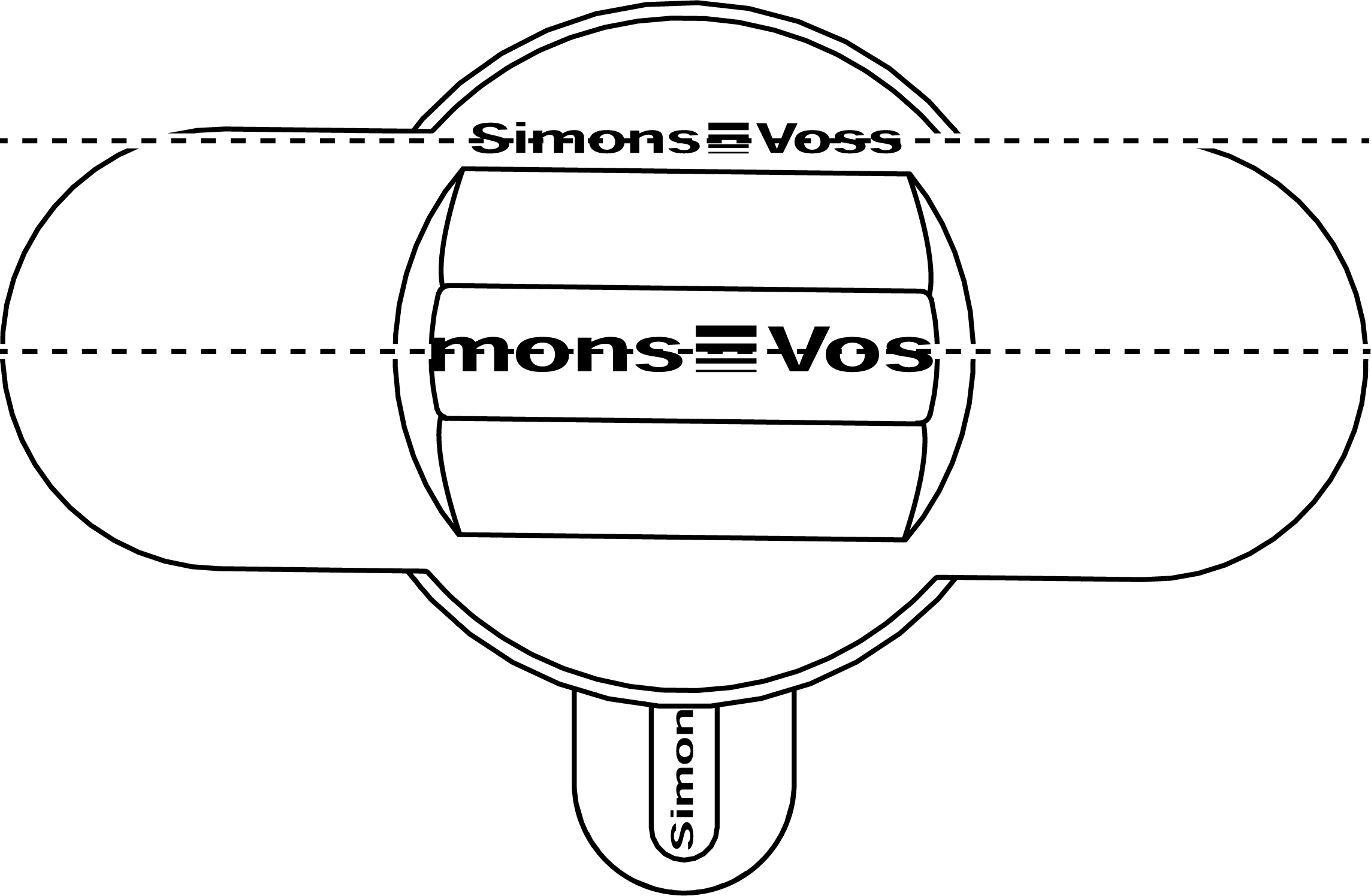

  5. Zet het speciale gereedschap dusdanig op de knop dat het logo parallel is met de inkeping.

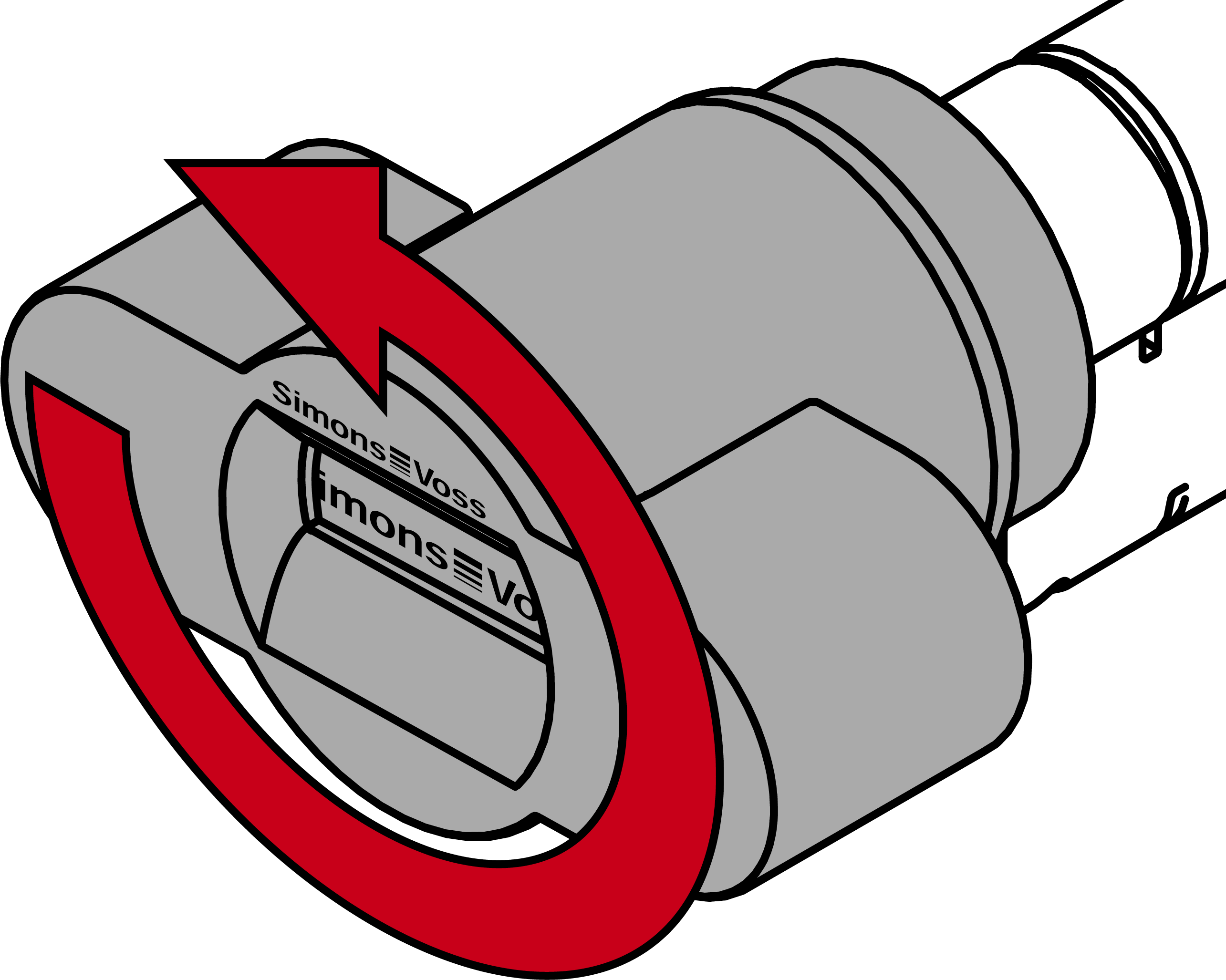

  7. Draai het speciale gereedschap en de knop tegelijkertijd linksom.

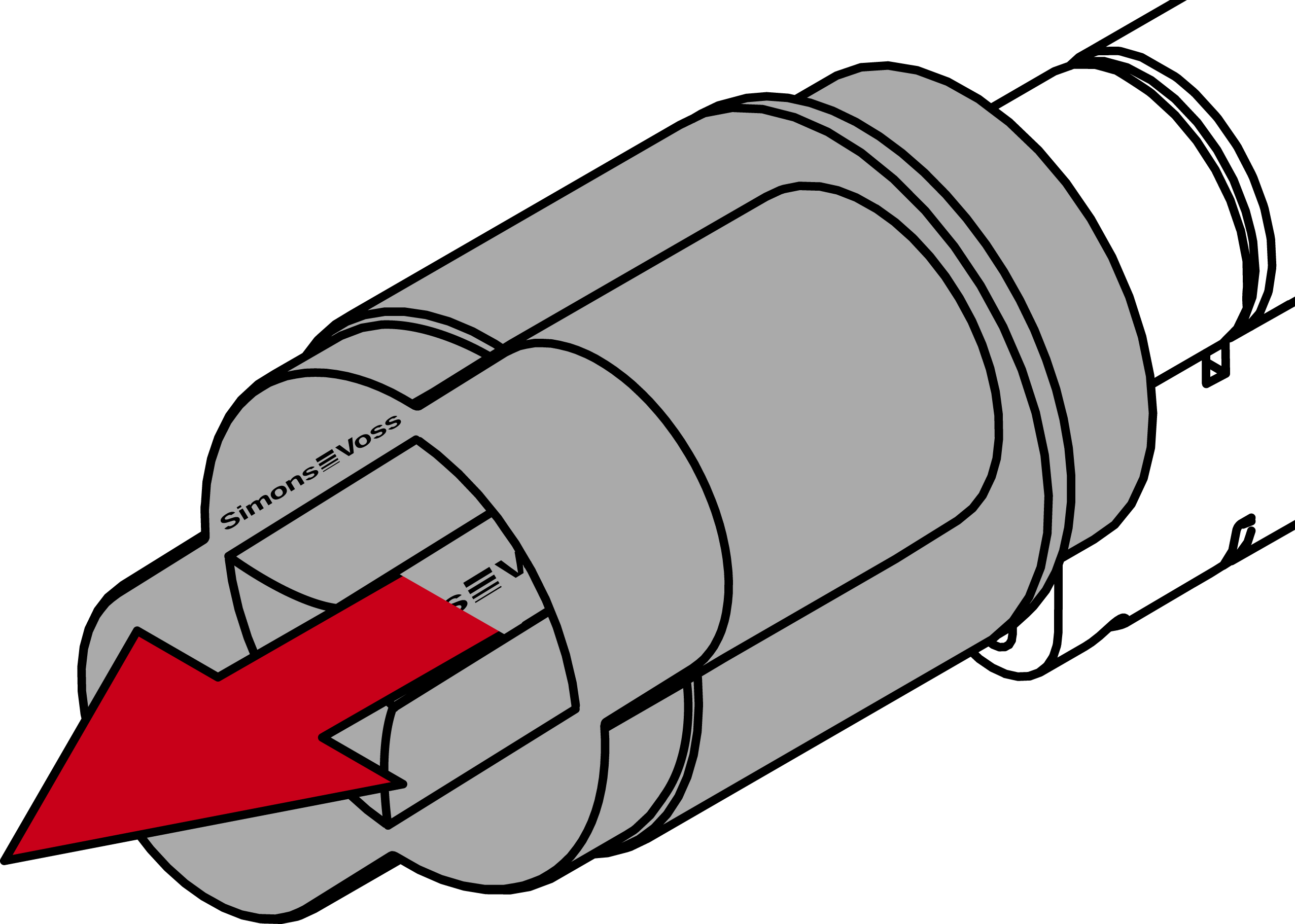

  9. Trek het speciale gereedschap en de knop tegelijkertijd los.
  11. Mechanische knop is gedemonteerd.
  12. Richt de knop horizontaal uit.
  14. Plaats het speciale gereedschap.

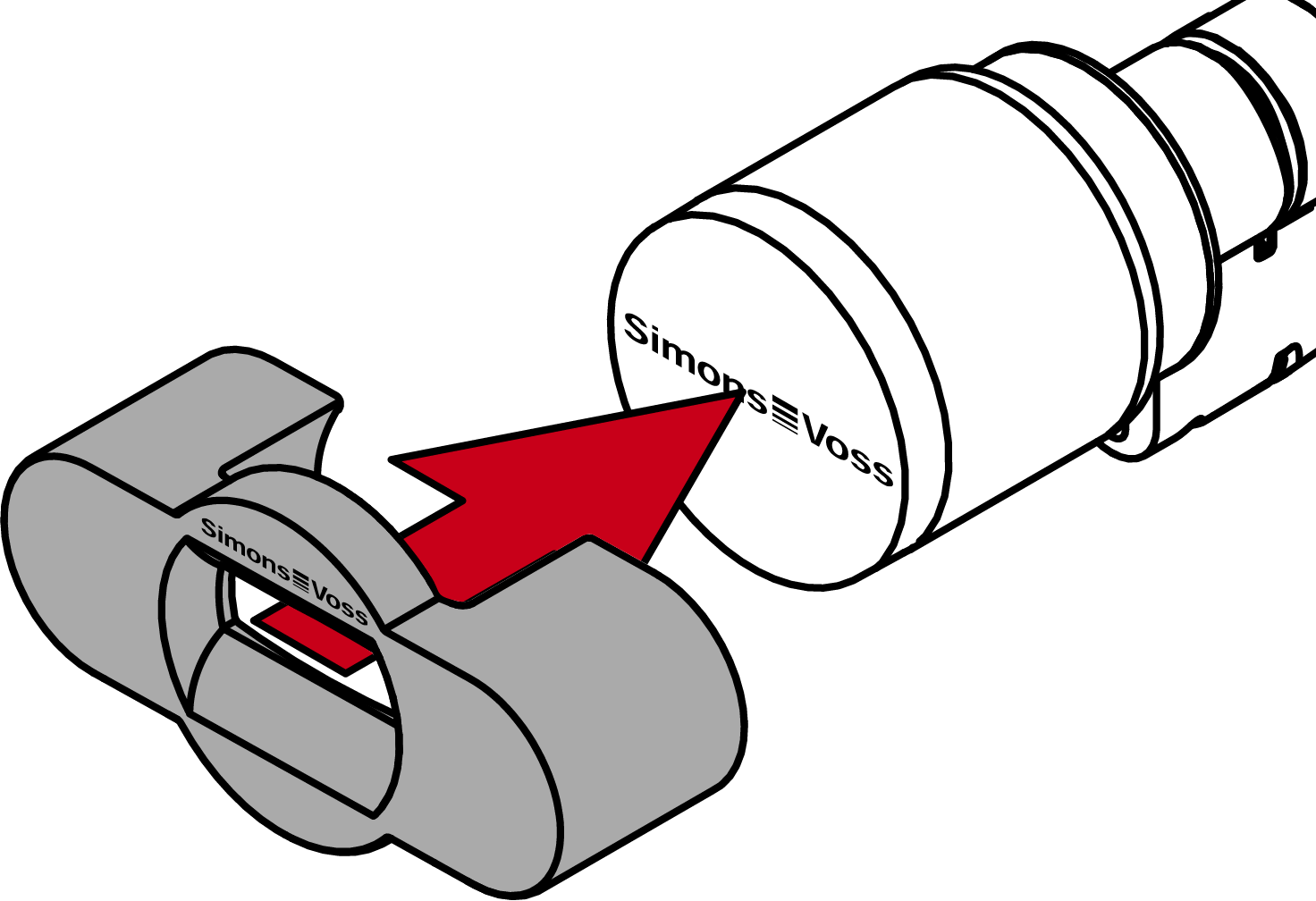

  16. Zet het speciale gereedschap dusdanig op de knop dat het logo parallel is met de inkeping.

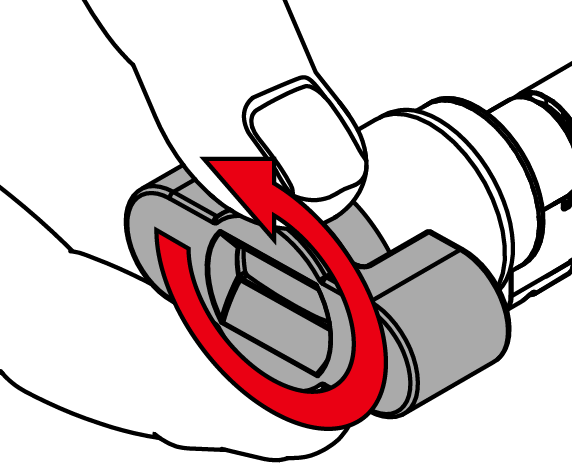

  18. Houd het speciale gereedschap en het knopkapje tegelijkertijd vast en draai ze allebei eerst 1-2° rechtsom en vervolgens linksom weg.

  19. OPMERKING

    notice

    Uitglijden bij het draaien

    Het oppervlak van de knopdop kan glad zijn en de dop kan moeilijk te draaien zijn (vooral bij WP-versies, herkenbaar aan de blauwe cilinderhalsring of de gelaserde markering aan de binnenkant van het cilinderprofiel).

    1. Draag antisliphandschoenen.

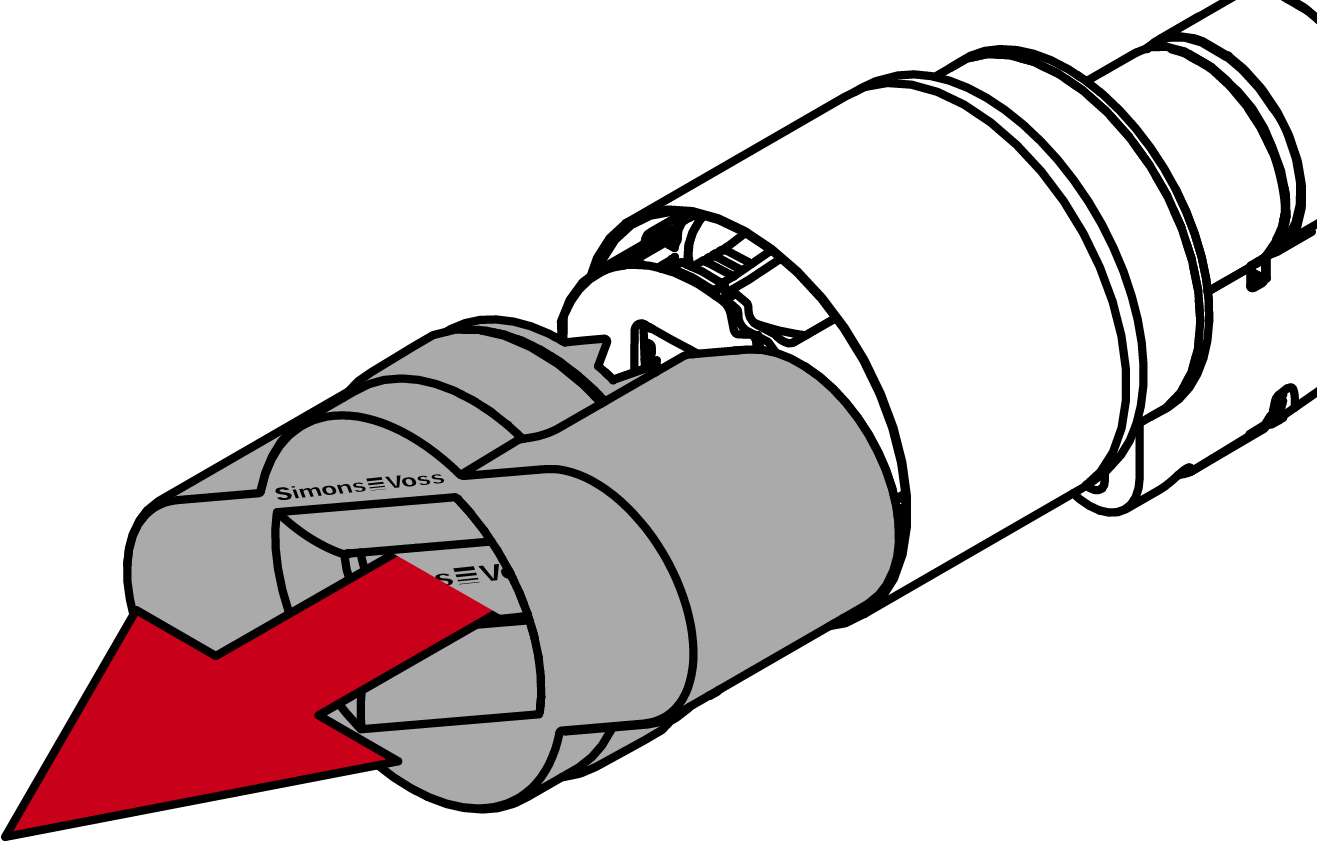

  21. Neem het gereedschap en de kap weg.

  23. OPMERKING

    notice

    Gebruik de meegeleverde inbussleutel.

    Met het speciale gereedschap wordt ook een inbussleutel meegeleverd.

    1. Gebruik deze inbussleutel om de elektronische knop te monteren en te demonteren.

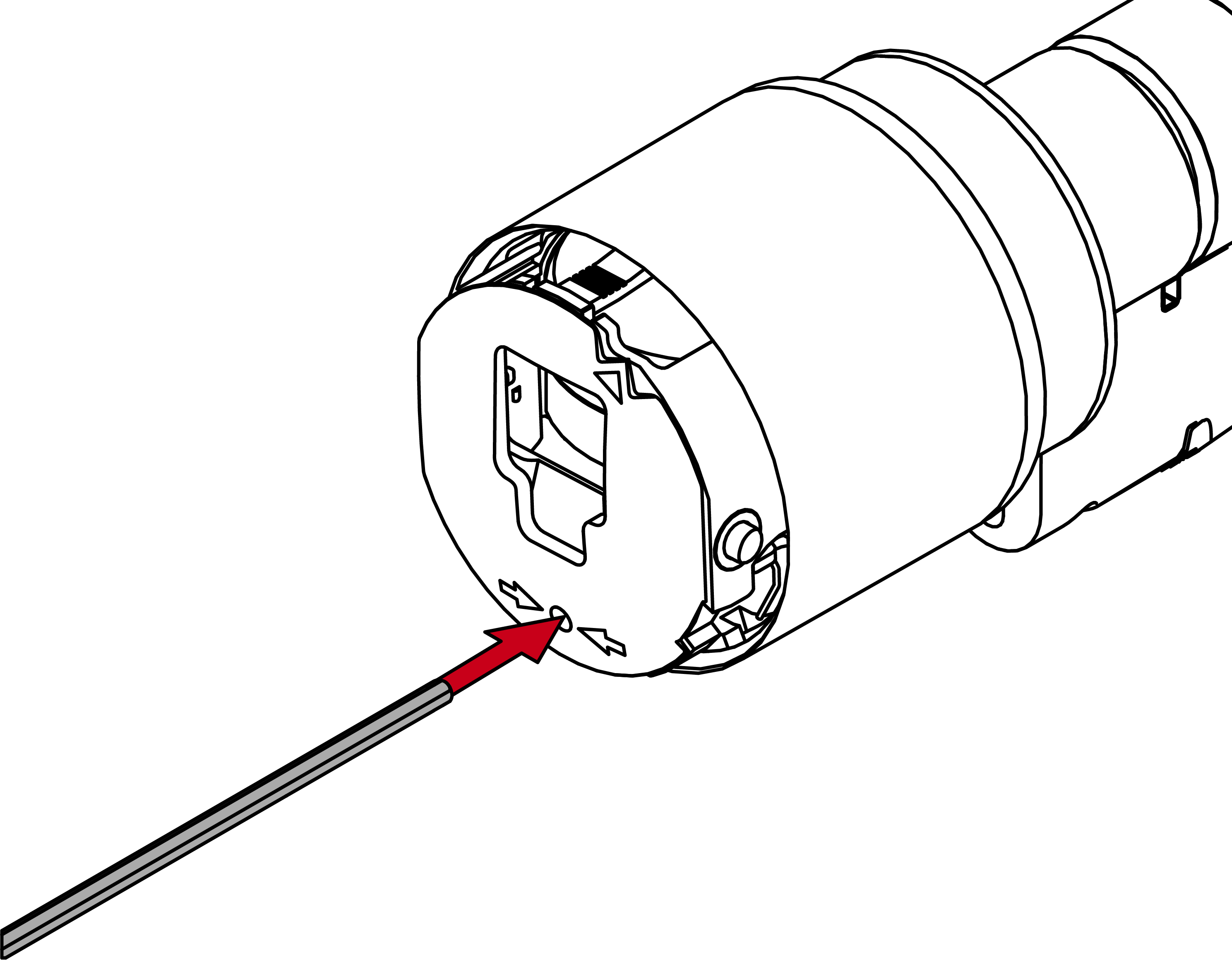

  24. Steek de inbussleutel tot de aanslag in de hiervoor bestemde opening.

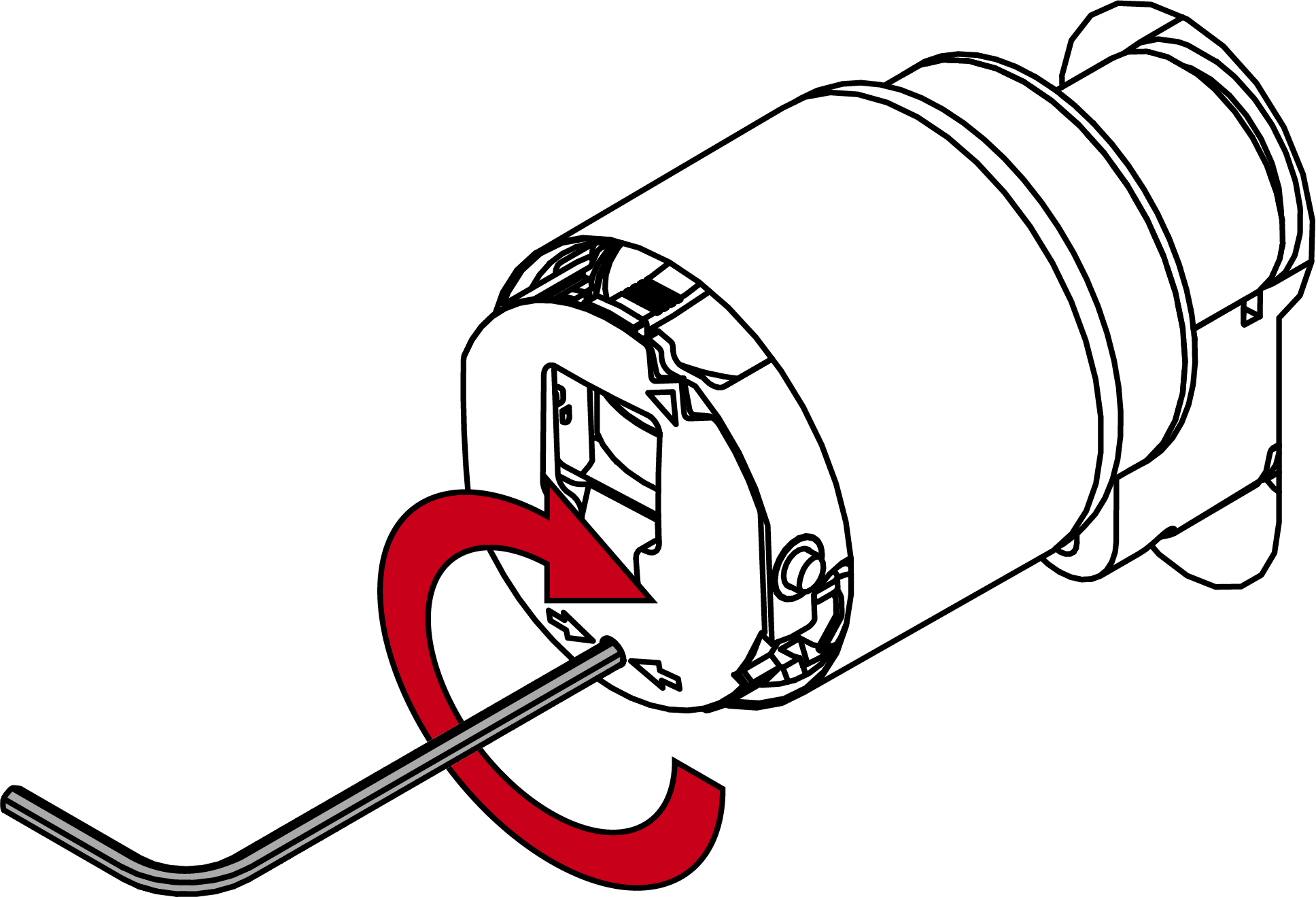

  26. Draai de inbussleutel 270 graden linksom.

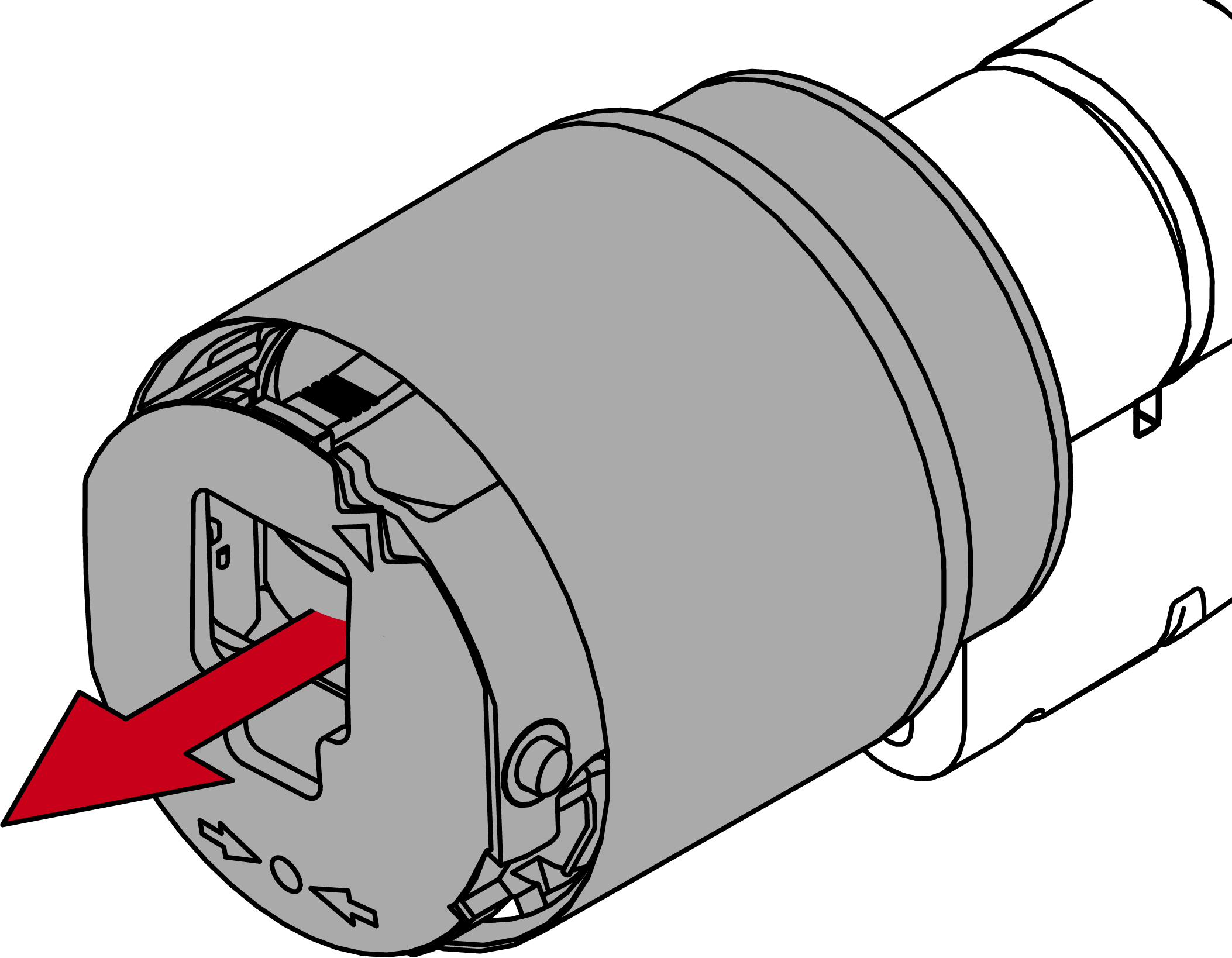

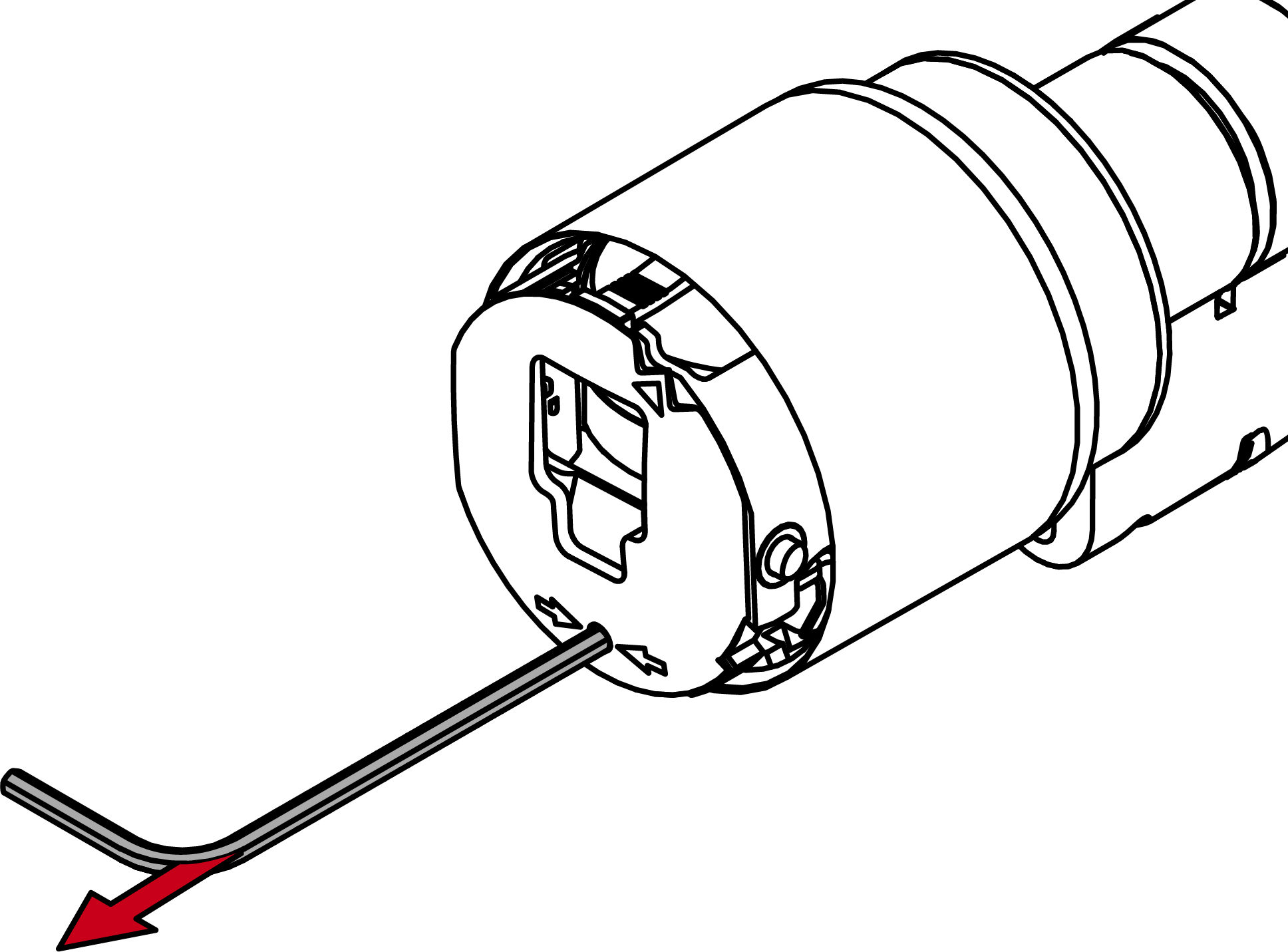

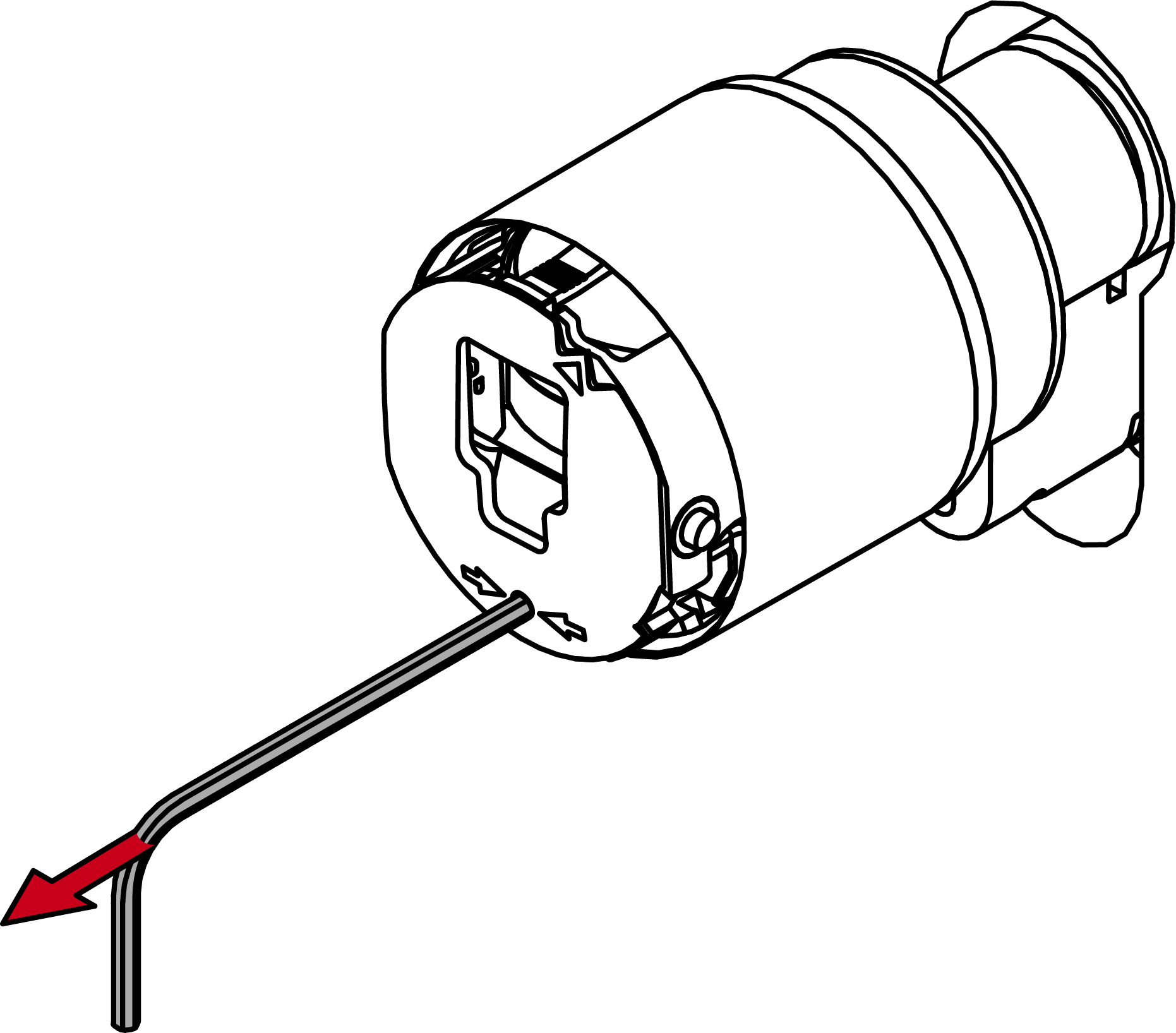

  28. Trek de inbussleutel weer uit de opening.
  30. Trek de knop van de deur.
  32. Elektronische knop is gedemonteerd.

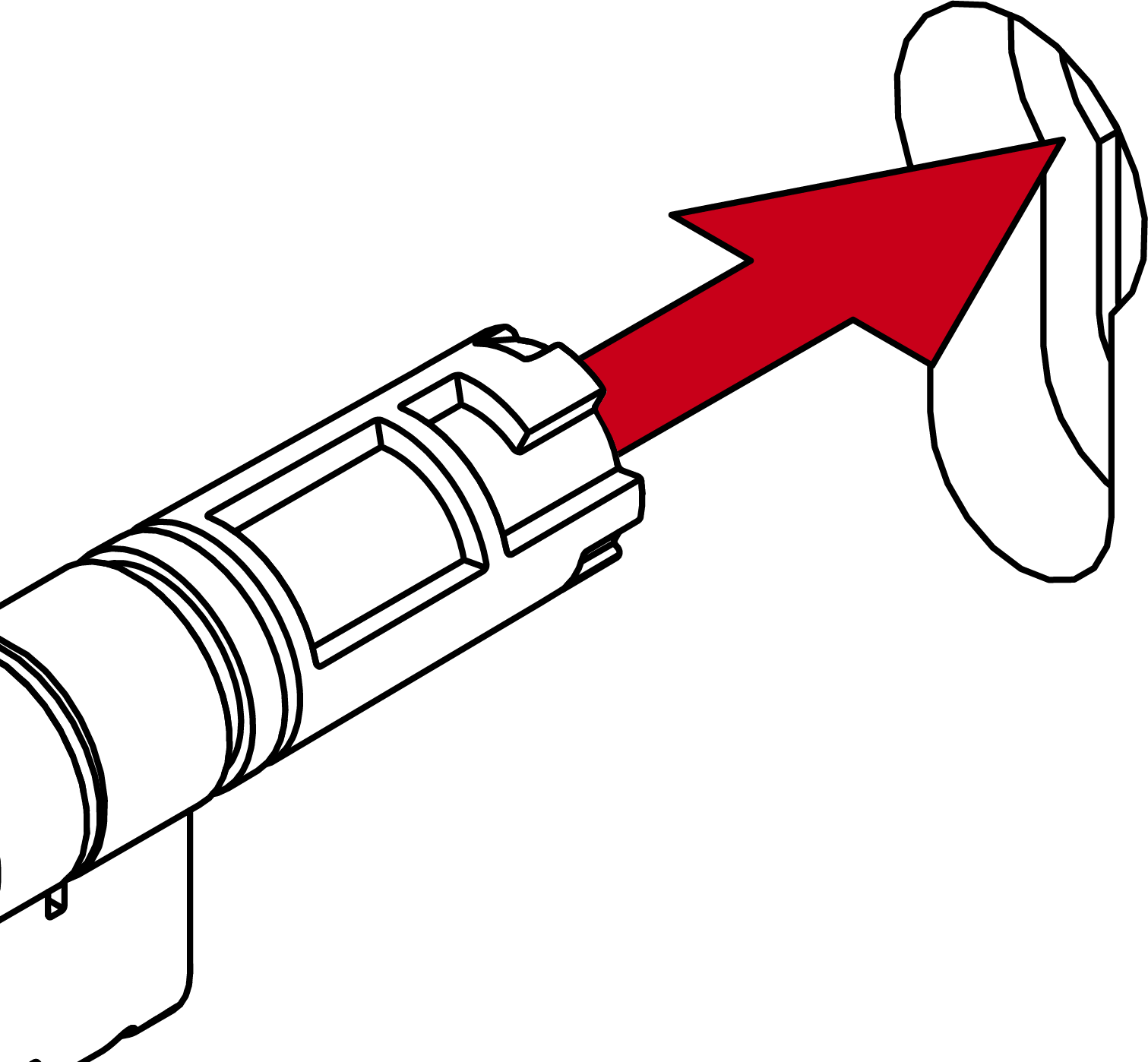

  33. Steek de Digital Cylinder AX in het insteekslot.
  35. Digital Cylinder AX is in het insteekslot gepositioneerd.

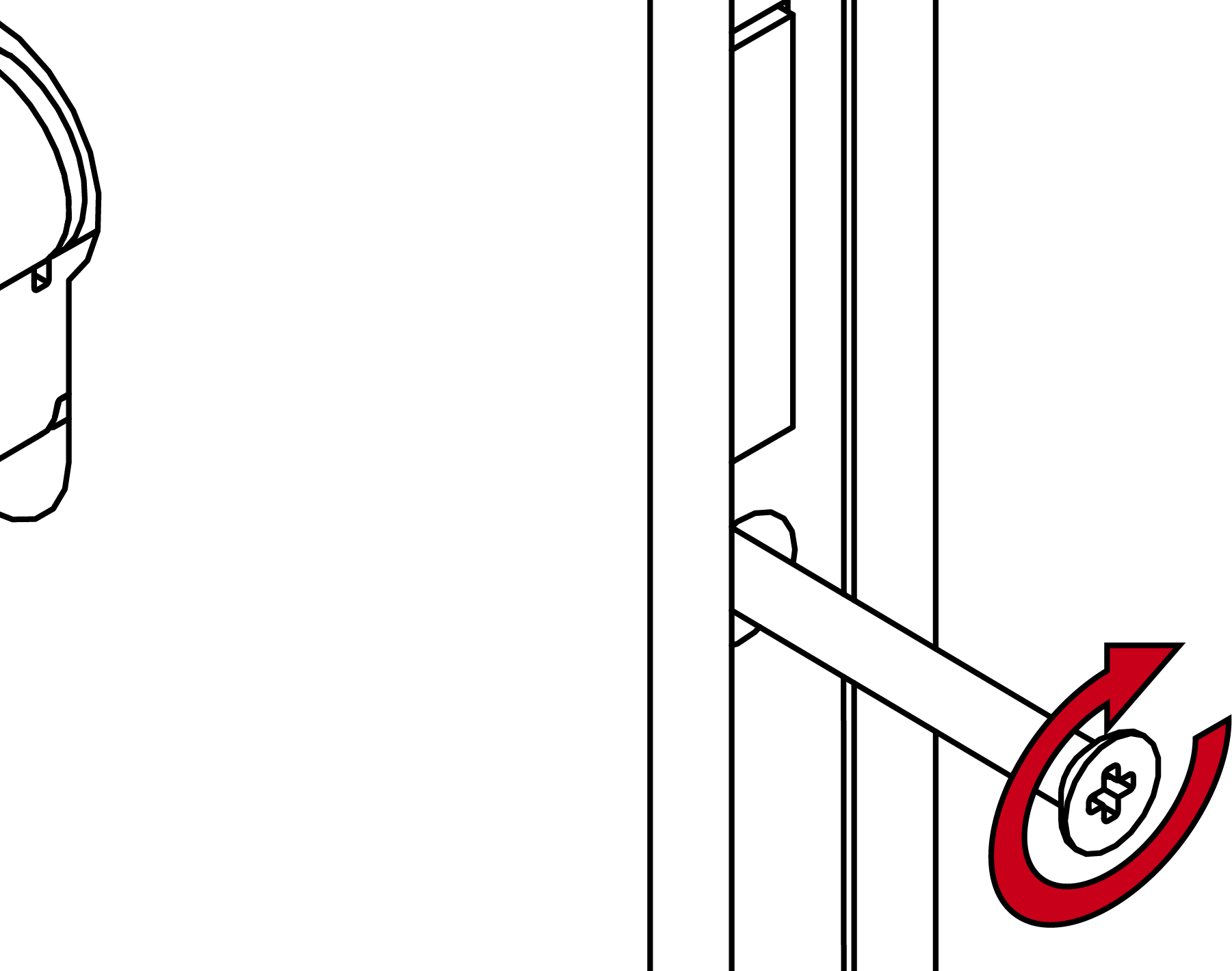

  36. Schroef de Digital Cylinder AX vast met de stiftschroef.
  38. Digital Cylinder AX is in het insteekslot bevestigd.
  39. Monteer indien nodig de deklijsten.
  40. Lijn de knophouder horizontaal uit.

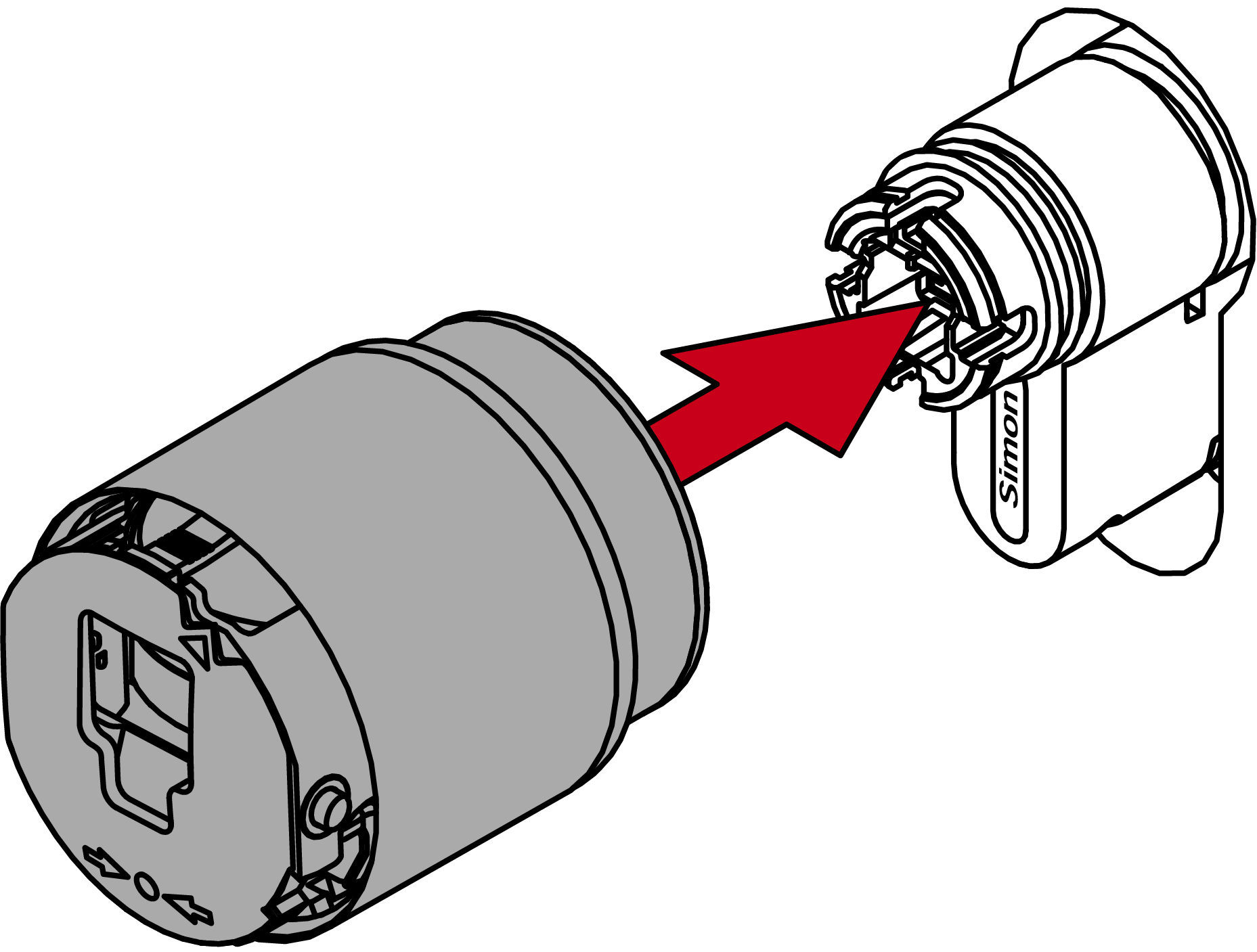

  42. Breng de knop aan.

  45. OPMERKING

    notice

    Gebruik de meegeleverde inbussleutel.

    Met het speciale gereedschap wordt ook een inbussleutel meegeleverd.

    1. Gebruik deze inbussleutel om de elektronische knop te monteren en te demonteren.
  46. Steek de inbussleutel tot de aanslag in de hiervoor bestemde opening.

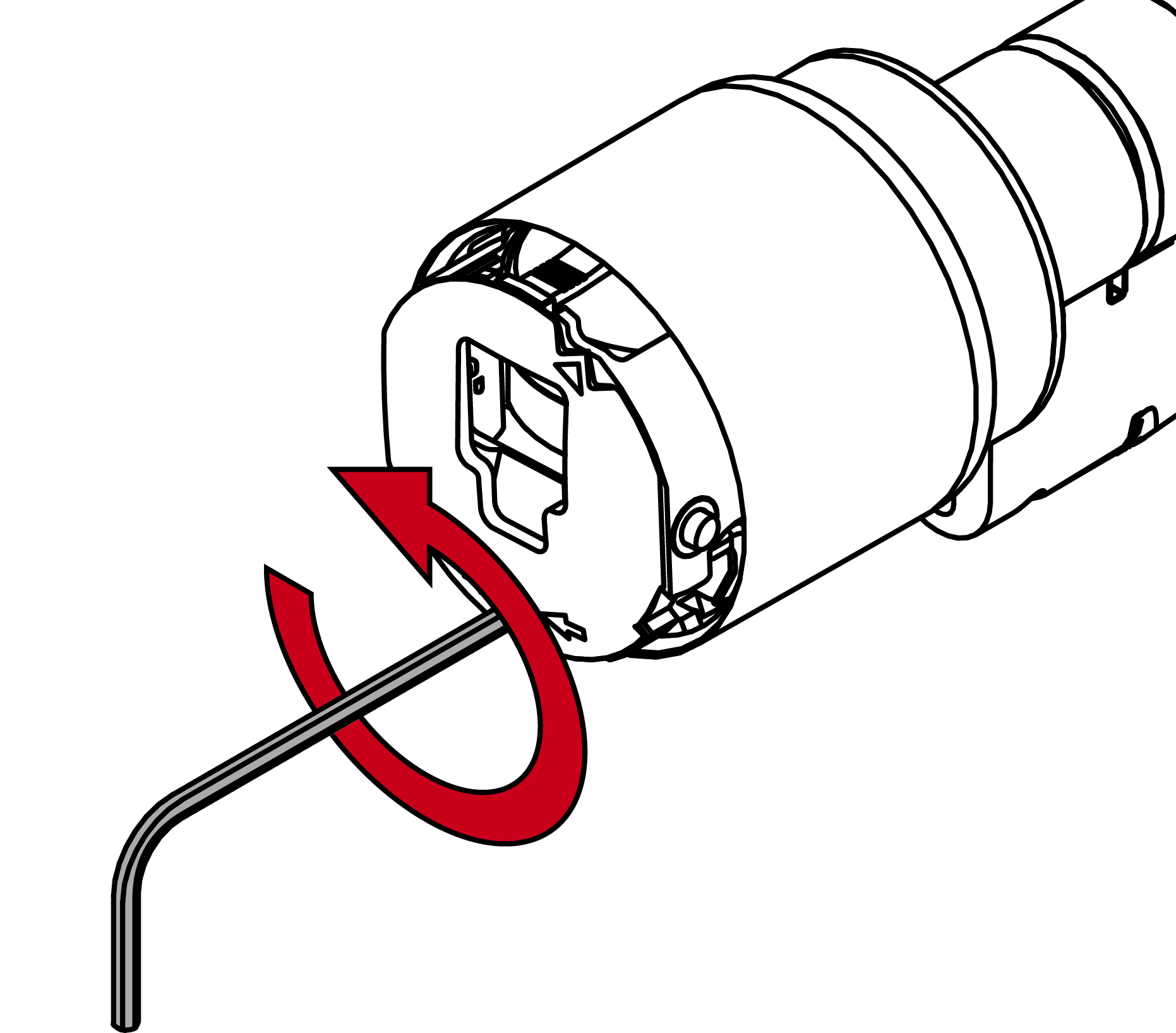

  48. Draai de inbussleutel 270 graden rechtsom.
  50. Trek de inbussleutel weer uit de opening.

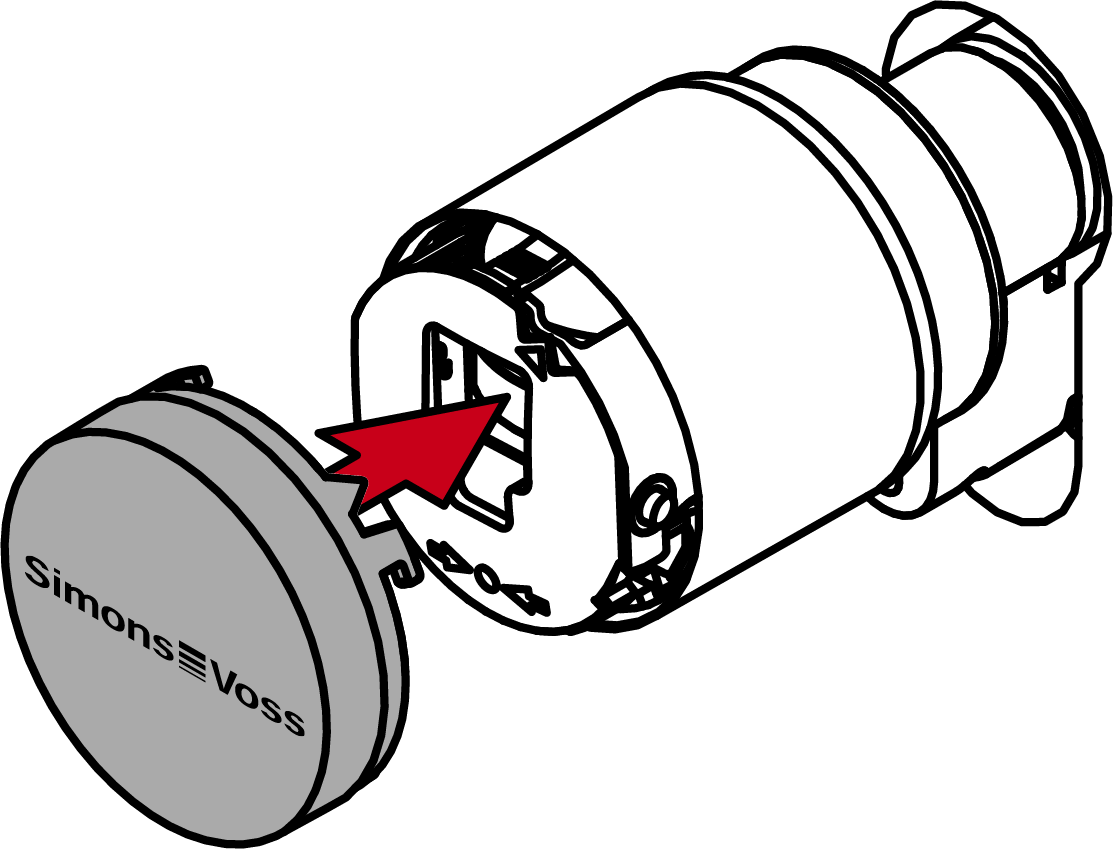

  52. Breng het kapje aan.

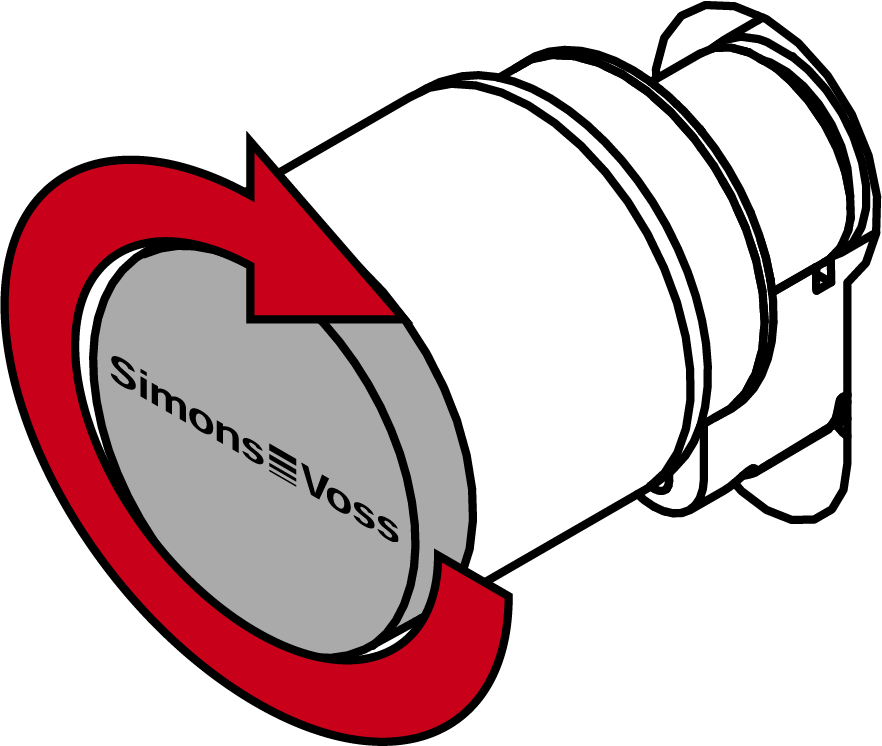

  55. Draai het kapje rechtsom.
  57. Het kapje klikt hoorbaar vast.
  58. Elektronische knop is gemonteerd.
  59. Breng de knop aan.

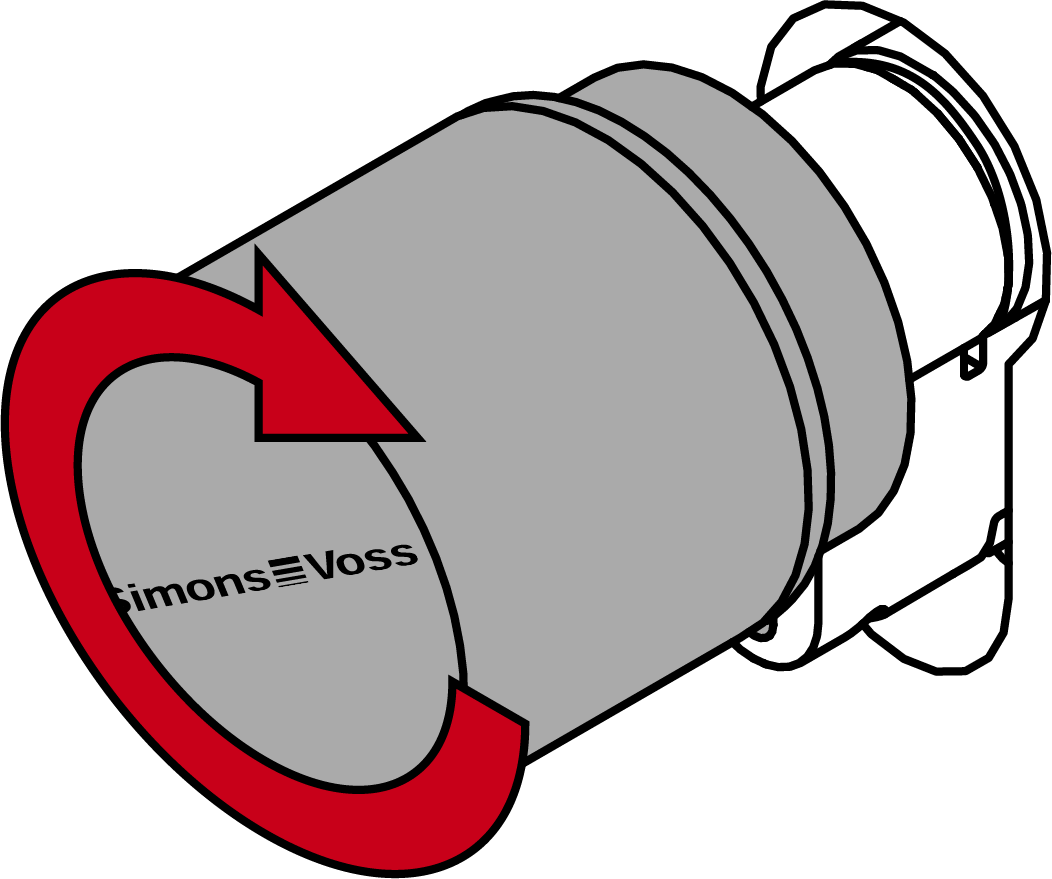

  61. Draai de knop rechtsom.
  63. De knop klikt hoorbaar vast.
  64. Mechanische knop is gemonteerd.
  65. Doe een functietest (zie Functietest).
  66. Voer voor antipaniekcilinders bovendien de antipaniekfunctietest uit (zie AP-functietest).
  1. Digital Cylinder AX is met deklijsten gemonteerd.
