Meenemer vervangen - Digital Cylinder AX (Z5)

  1. Krik voor het losmaken van de klem beschikbaar.
  2. Afstandhouder voor het uitlijnen van de verlengingsbout beschikbaar.
  3. Geschikt gereedschap voor het inpersen van de klem (bijv. klemblok of armatuurtang) beschikbaar.
  1. Plaats de Digital Cylinder AX in het montagegereedschap voor de knop.
  3. Haak het uiteinde van de krik in de klem.

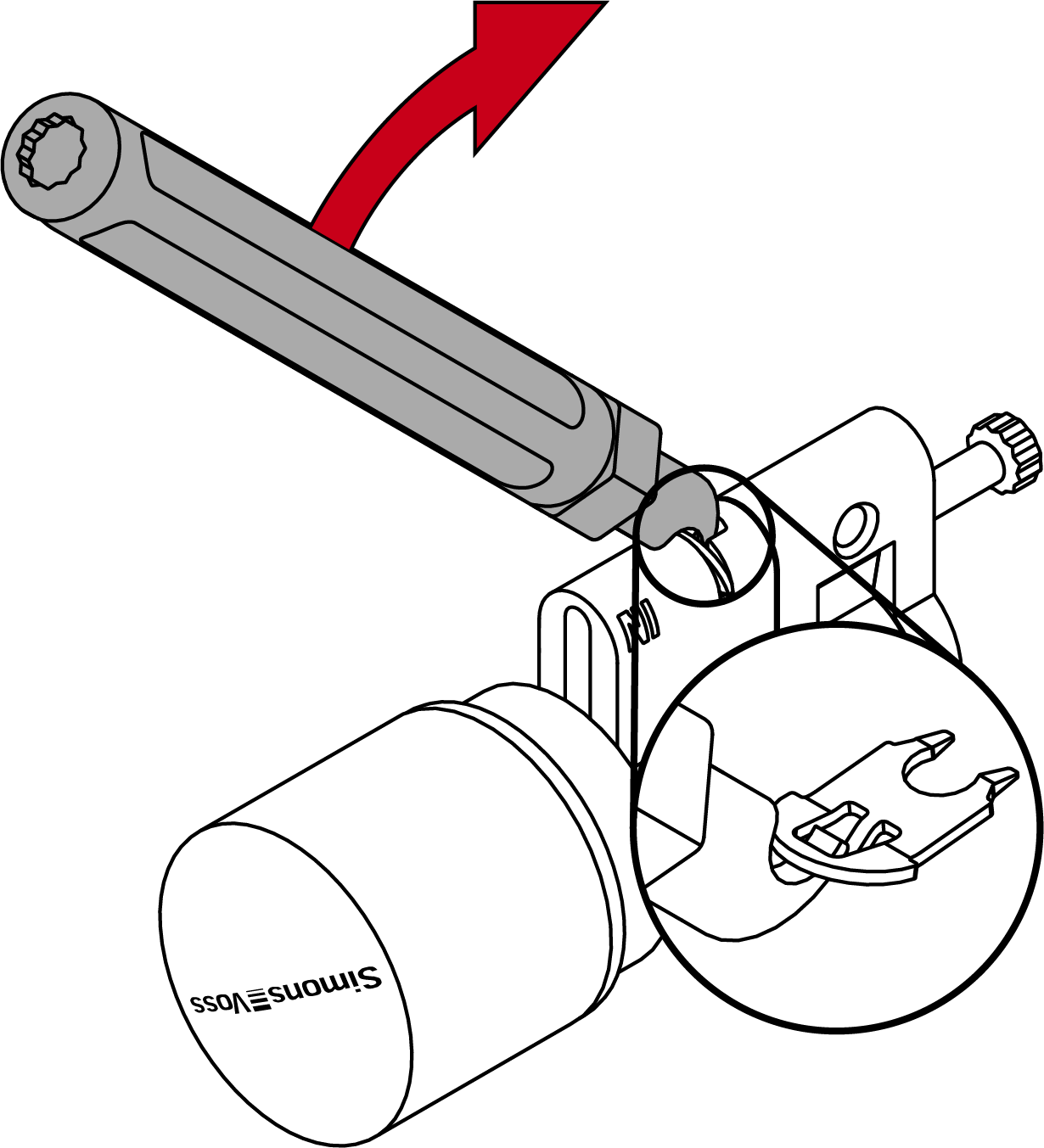

  5. Til de klem uit de profielcilinder door de krik naar het midden van de cilinder te verplaatsen.
  7. Trek de klem volledig uit de profielcilinder.

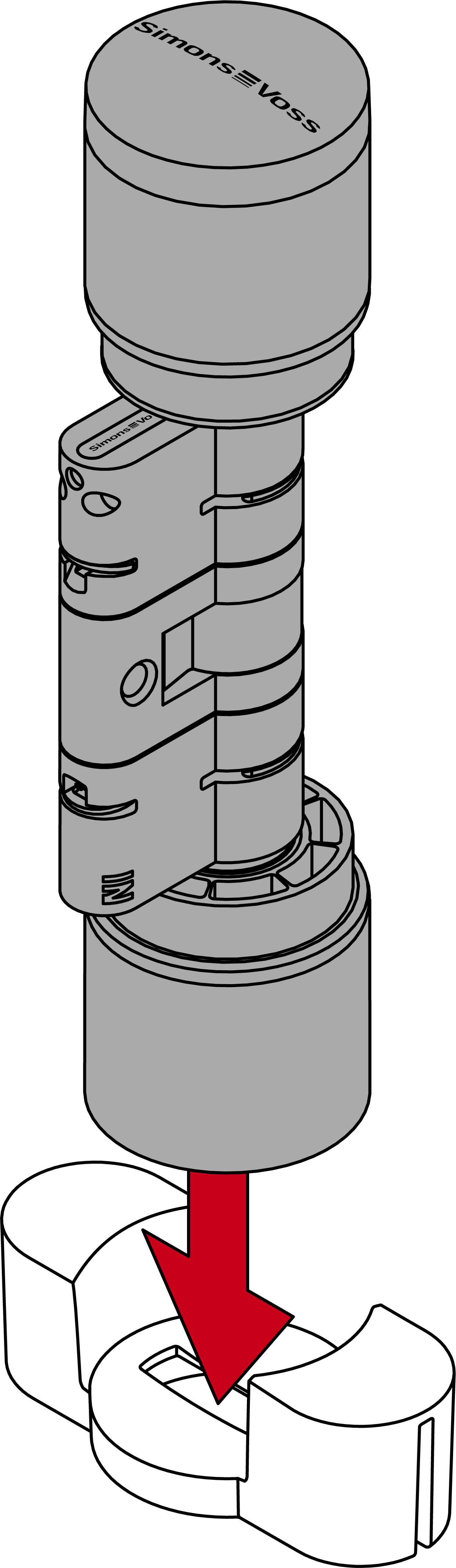

  9. Demonteer de beide cilinderhelften.
  11. Haak het uiteinde van de krik in de tweede klem.

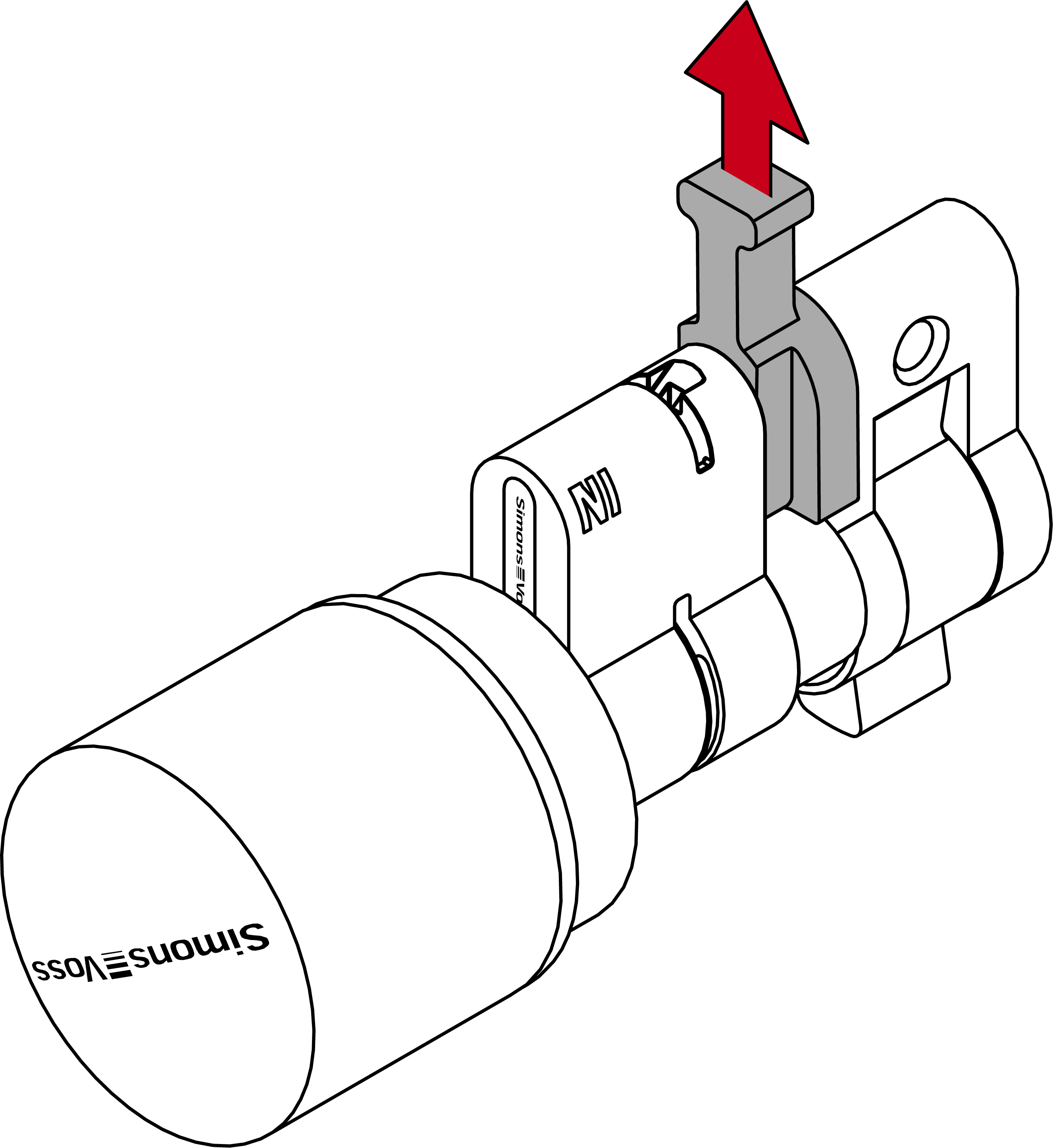

  13. Til de tweede klem uit de profielcilinder door de krik naar het midden van de cilinder te verplaatsen.
  15. Trek de tweede klem volledig uit de profielcilinder.

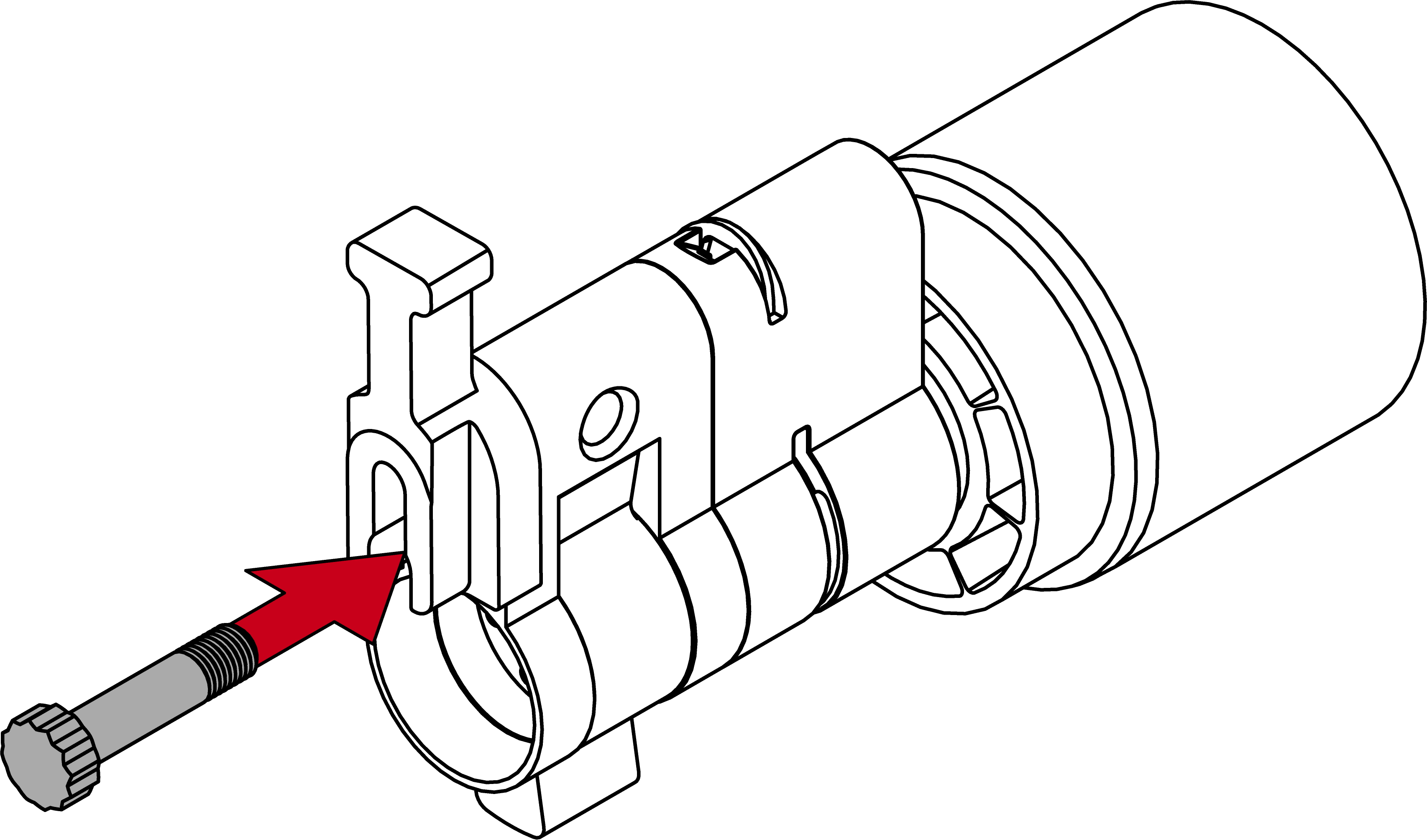

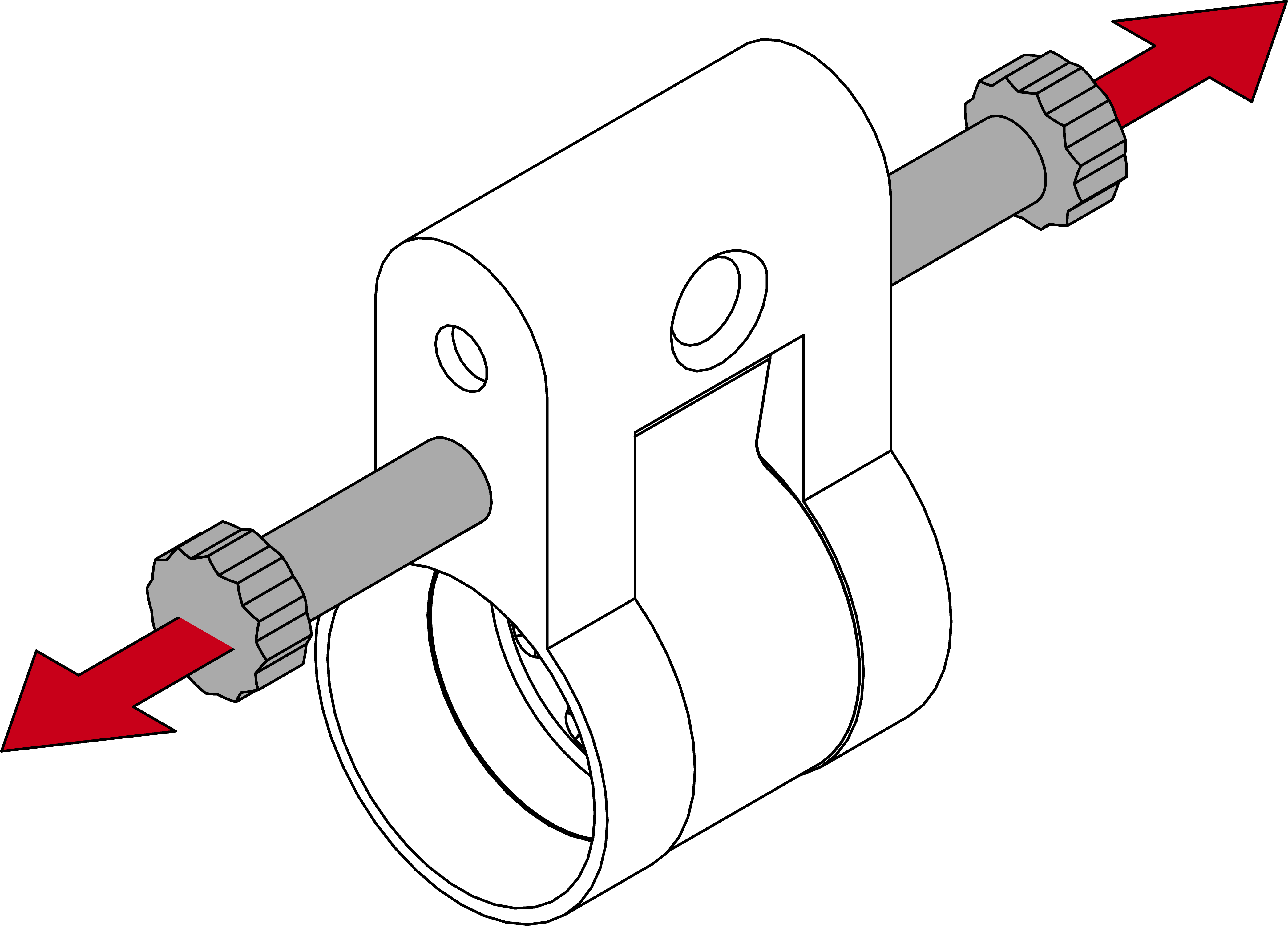

  17. Draai beide verlengbouten naar buiten.

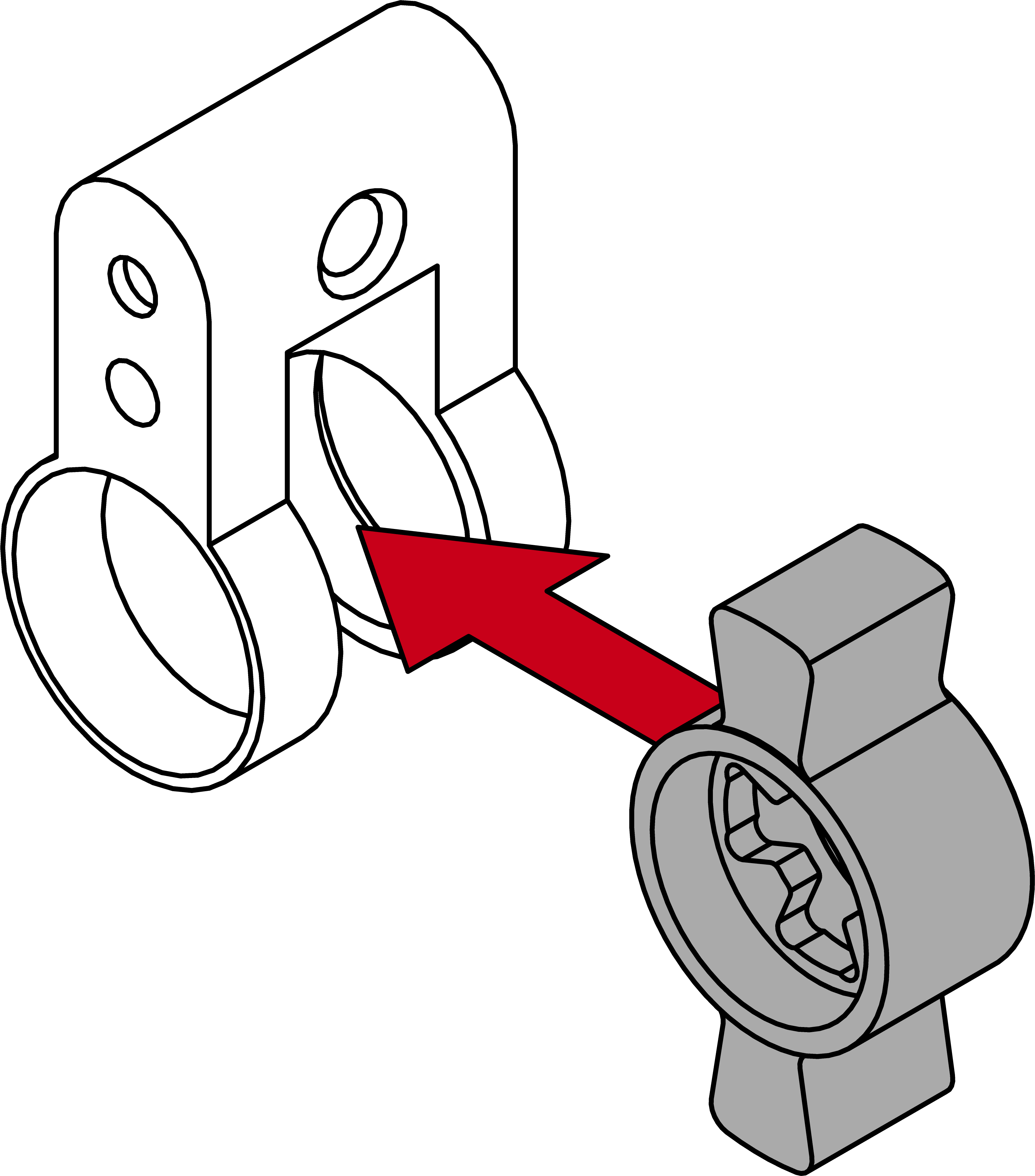

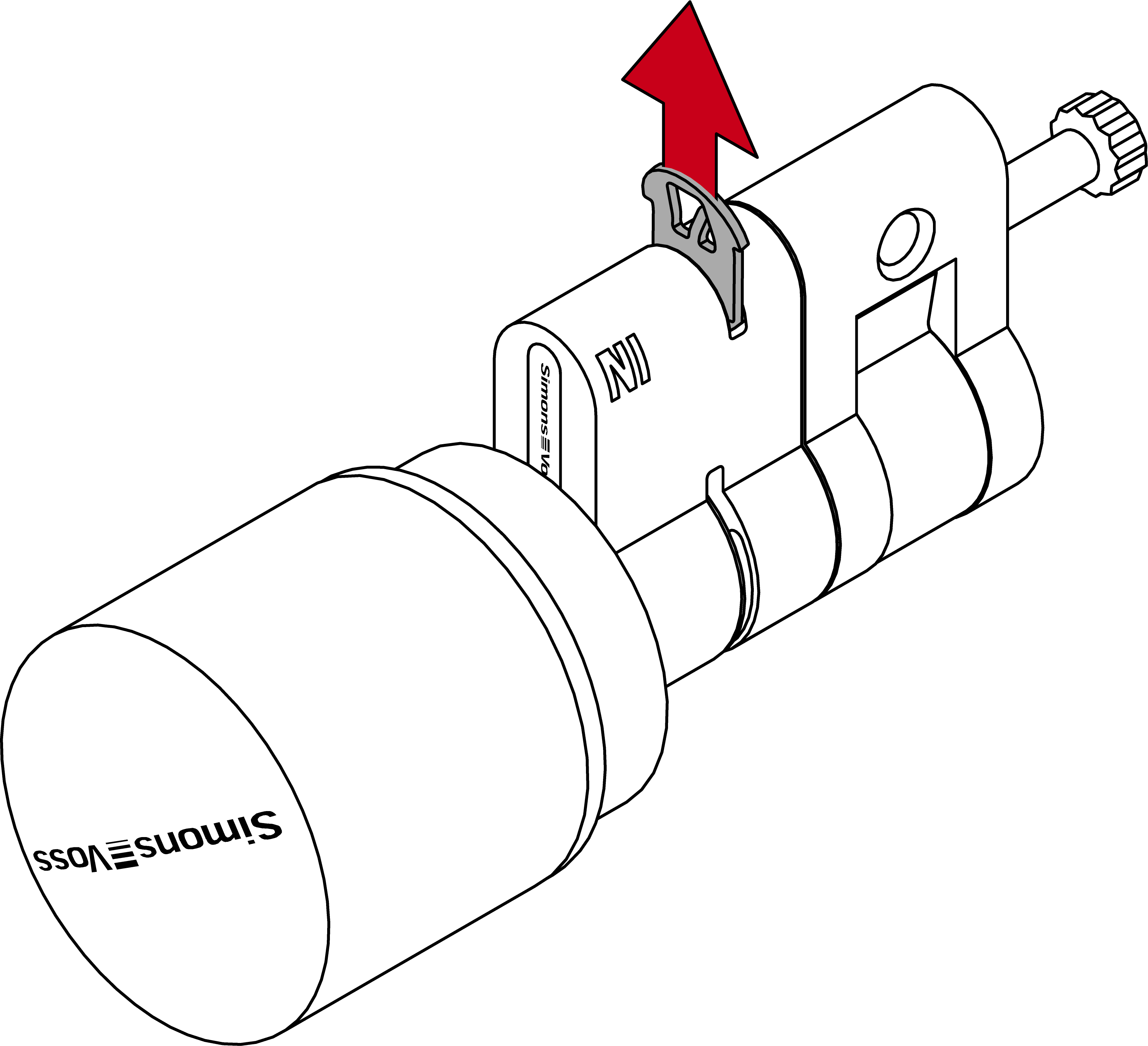

  19. Verwijder de meenemer.
  21. Plaats een nieuwe meenemer.

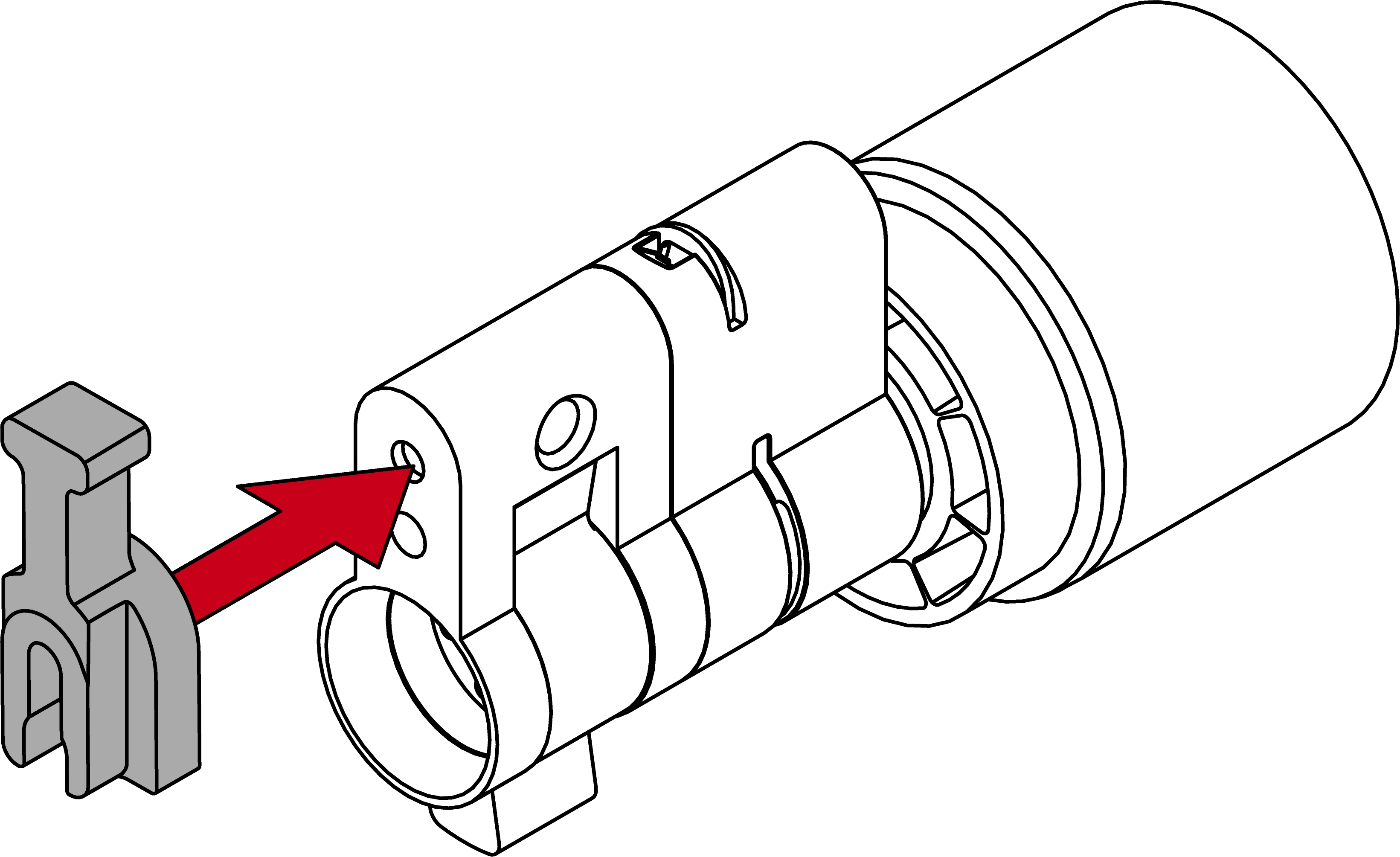

  23. Monteer de afstandhouder.
  25. Schroef met de krik een passende verlengingsbout in, totdat deze tegen de afstandhouder aanligt.

  26. OPMERKING

    notice

    Lengte op de kop van de afstandhouder

    Op de kop van de afstandhouder is een getal aangebracht. Dit getal is de lengte van het cilinderprofiel waarbij de afstandhouder past.

  28. Steek een cilinderhelft op de verlengbout.
  30. De verlengingsbout is beveiligd tegen verdraaien.
  31. Neem de afstandhouder weer af.

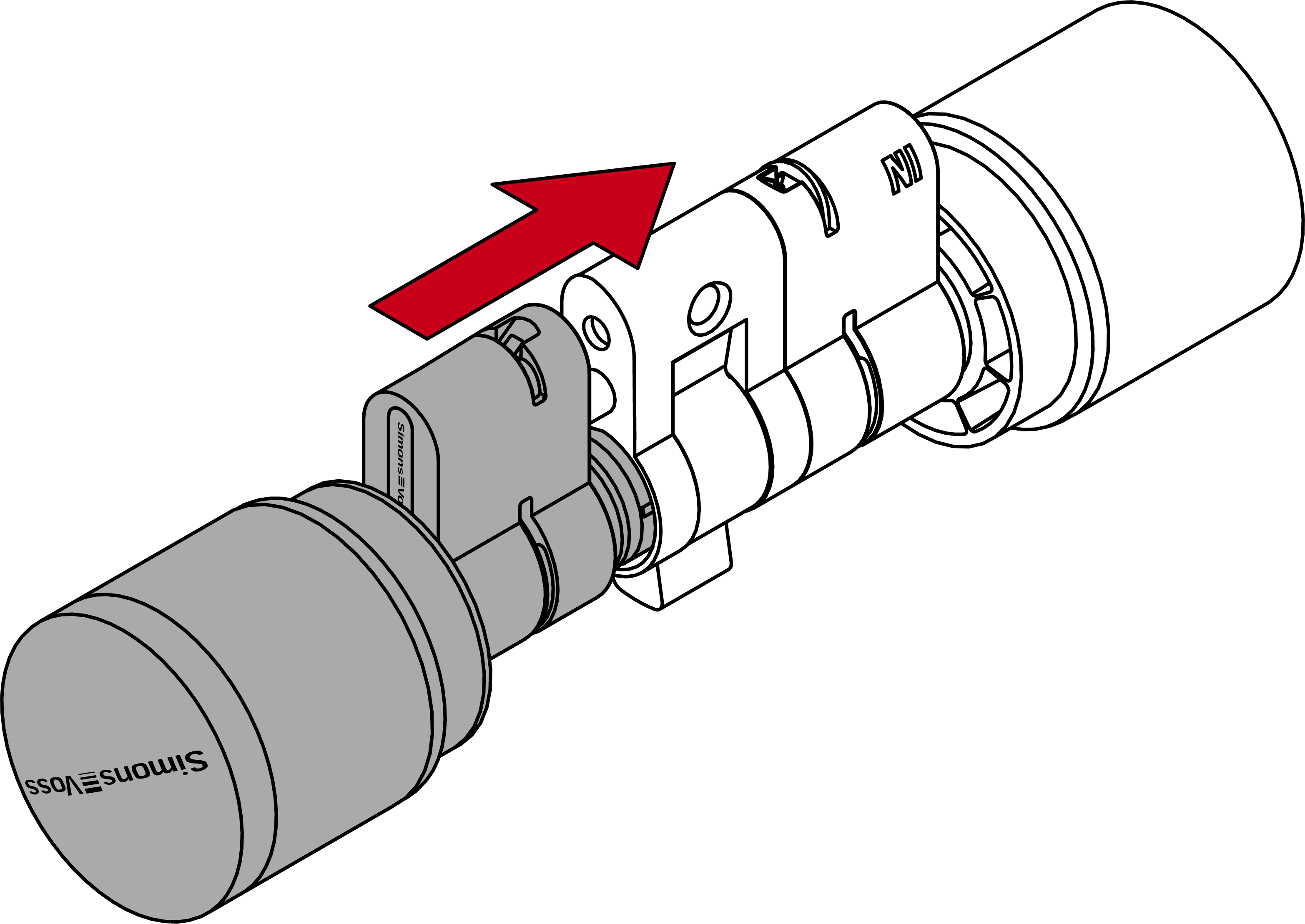

  33. Schuif de helften volledig in elkaar.

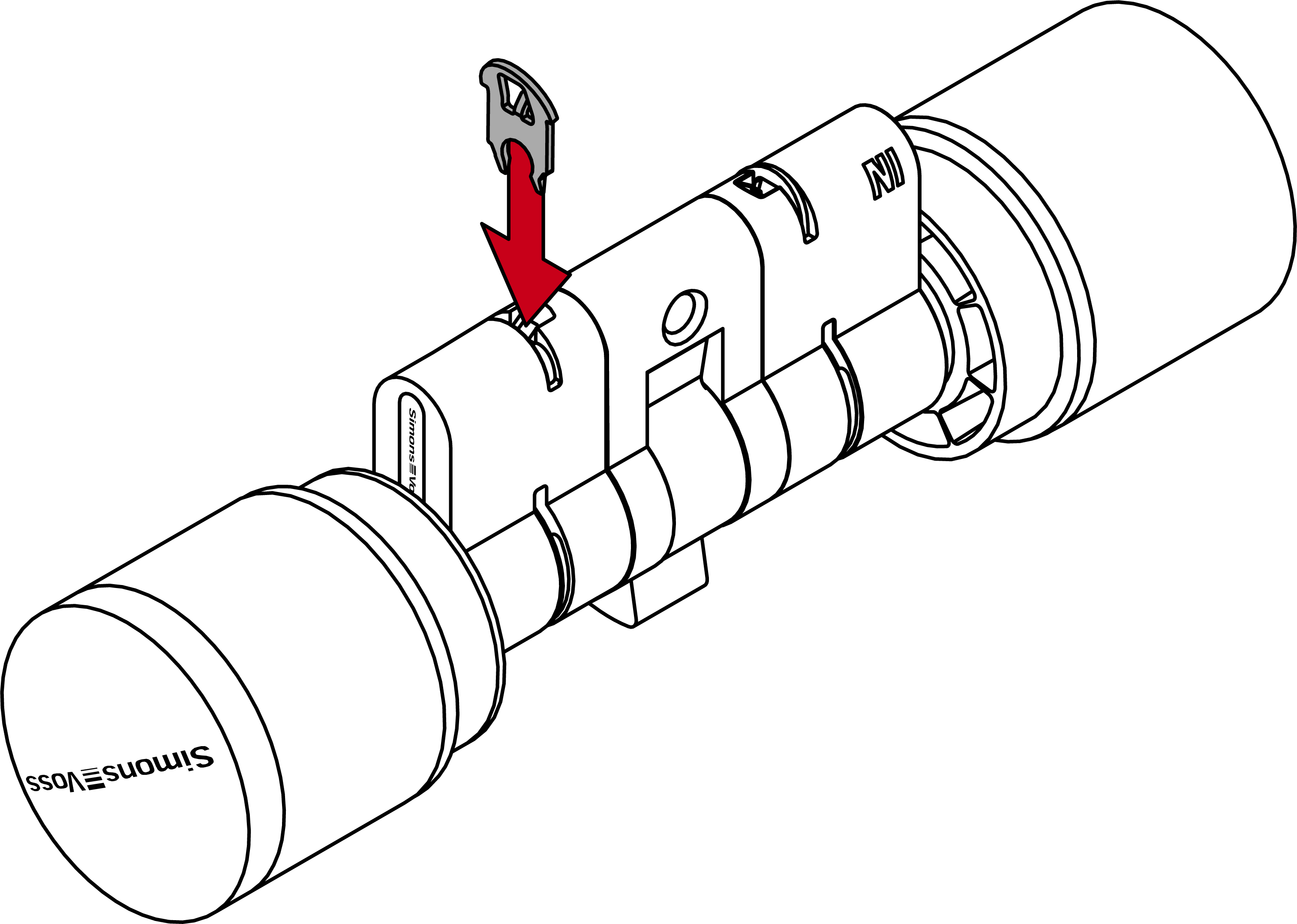

  35. Plaats de klem met de neus voor de stiftschroef weer in de sleuf van de profielcilinder en druk de klem met de duim vast, zodat hij er niet meer uit kan vallen.
  36. Druk de klem met een geschikt gereedschap in de profielcilinder (bijv. klemblok of armatuurtang).

  37. OPMERKING

    notice

    Klemblok incompatibel met vervangende meenemers

    Sommige vervangende meenemers passen niet in de uitsparing van het klemblok. Bij cilinders met deze meenemers kunnen de klemmen niet met het klemblok worden ingedrukt.

  39. Plaats de afstandhouder opnieuw.
  41. Schroef met de krik een passende verlengingsbout in, totdat deze tegen de afstandhouder aanligt.

  42. OPMERKING

    notice

    Lengte op de kop van de afstandhouder

    Op de kop van de afstandhouder is een getal aangebracht. Dit getal is de lengte van het cilinderprofiel waarbij de afstandhouder past.

  44. Steek een cilinderhelft op de verlengbout.
  45. De verlengingsbout is beveiligd tegen verdraaien.
  47. Neem de afstandhouder weer af.
  49. Schuif de helften volledig in elkaar.
  51. Plaats de klem met de neus voor de stiftschroef weer in de sleuf van de profielcilinder en druk de klem met de duim vast, zodat hij er niet meer uit kan vallen.
  52. Druk de klem met een geschikt gereedschap in de profielcilinder (bijv. klemblok of armatuurtang).

  53. OPMERKING

    notice

    Klemblok incompatibel met vervangende meenemers

    Sommige vervangende meenemers passen niet in de uitsparing van het klemblok. Bij cilinders met deze meenemers kunnen de klemmen niet met het klemblok worden ingedrukt.

  1. Meenemer op Digital Cylinder AX is vervangen.
