Standaardmontage/eerste montage - Digital Cylinder AX (Z5)

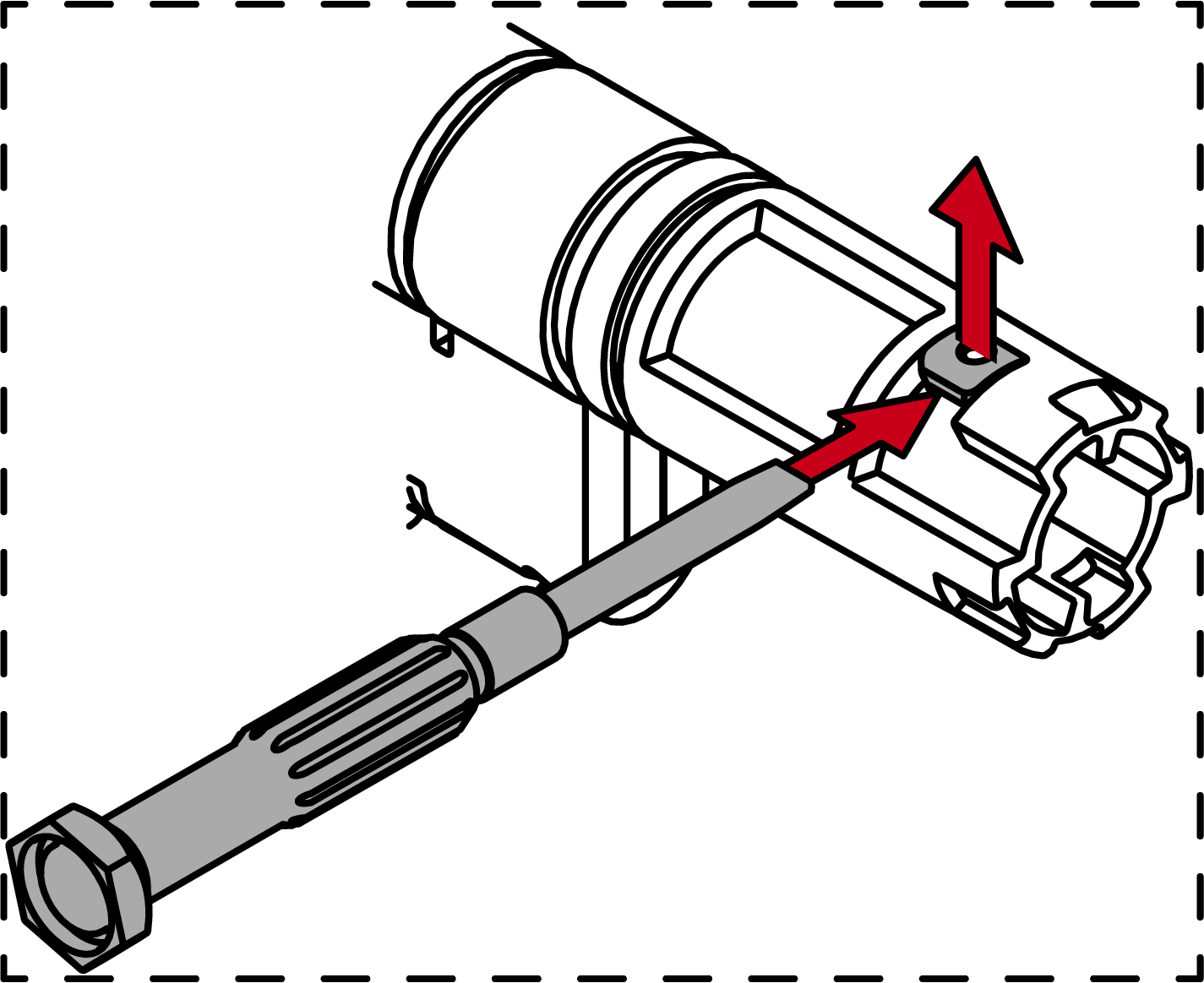

Deze mogelijkheid is de eenvoudigste manier om de Digital Cylinder AX te monteren. U hebt bij de eerste montage geen speciaal gereedschap nodig. Verwijder de rode montagesluiting van kunststof voor de eerste montage.

OPMERKING

notice

Eerste montage zonder gereedschap

De mechanische knop is bij uitlevering slechts los aangebracht. Een blokkade van de knop (rood kunststof onderdeel) voorkomt dat de knop vastklikt. U kunt de mechanische knop van de cilinder AX zonder gereedschap monteren, maar niet meer demonteren zonder het speciale gereedschap. Bij de eerste montage van de cilinder AX hoeft de mechanische knop daarom niet gedemonteerd te worden. In plaats hiervan begint u meteen met de plaatsing van de cilinder AX.

  1. Speciaal gereedschap beschikbaar.
  2. PH2-schroevendraaier beschikbaar.
  1. Richt de knop horizontaal uit.
  3. Plaats het speciale gereedschap.
  5. Zet het speciale gereedschap dusdanig op de knop dat het logo parallel is met de inkeping.
  7. Draai het speciale gereedschap en de knop tegelijkertijd linksom.
  9. Trek het speciale gereedschap en de knop tegelijkertijd los.
  11. Mechanische knop is gedemonteerd.
  12. Steek de Digital Cylinder AX met de zijde zonder knop in het insteekslot.
  14. Digital Cylinder AX is in het insteekslot gepositioneerd.
  15. Schroef de Digital Cylinder AX vast met de stiftschroef.
  17. Digital Cylinder AX is in het insteekslot bevestigd.
  18. Breng de knop aan.
  20. Draai de knop rechtsom.
  22. De knop klikt hoorbaar vast.
  23. Mechanische knop is gemonteerd.
  24. Doe een functietest (zie Functietest).
  25. Voer voor antipaniekcilinders bovendien de antipaniekfunctietest uit (zie AP-functietest).
  1. Digital Cylinder AX is volledig gemonteerd.
