CO-cilinder tot HZ reduceren - Digital Cylinder AX (Z5)

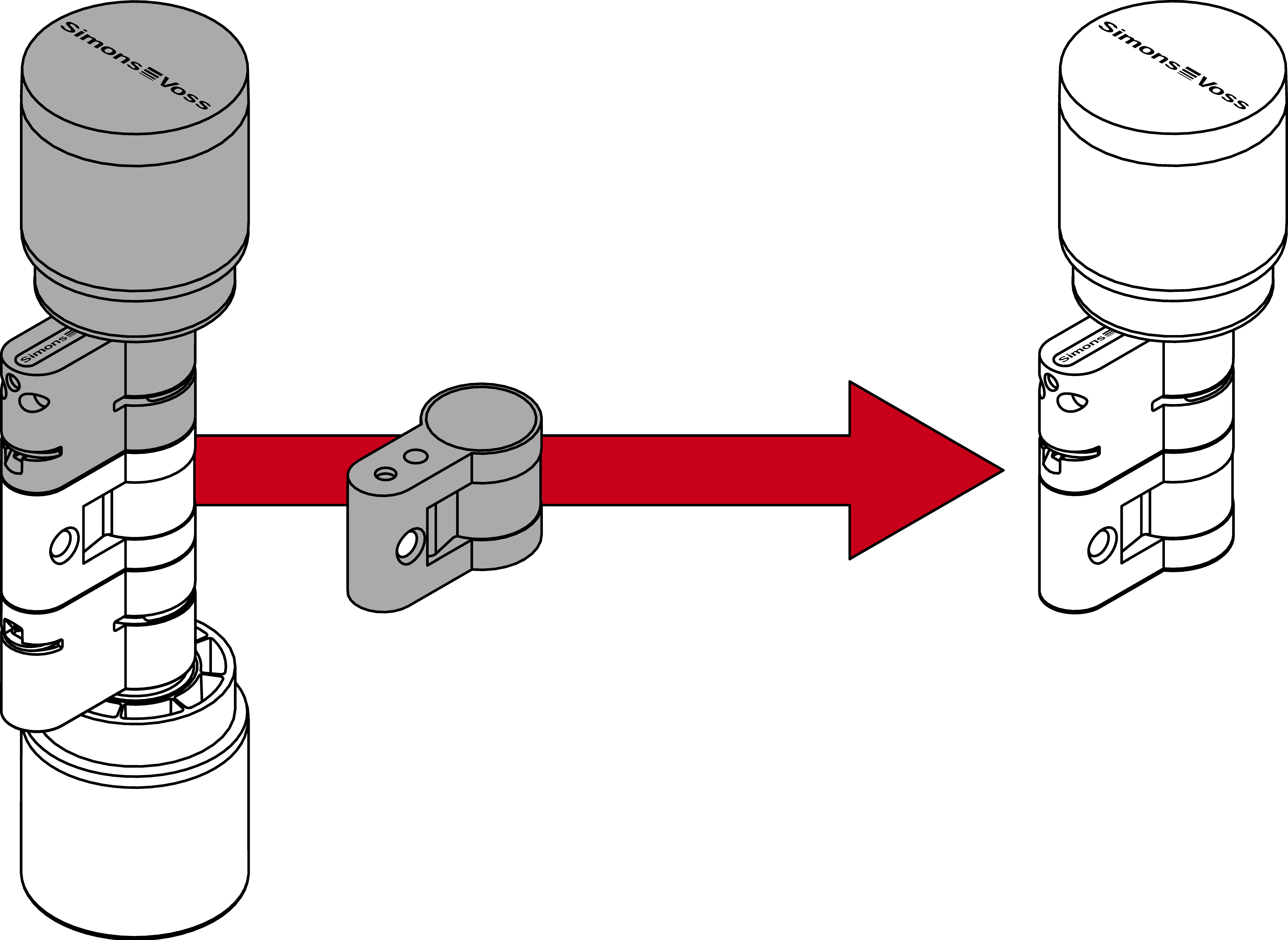

Uit een AX-comfortcilinder of een vrij draaiende cilinder kunt u met een speciaal middenstuk een halve cilinder samenstellen.

  1. Krik voor het losmaken van de klem
  2. Afstandhouder voor het uitlijnen van de verlengingsbout
  3. Klemblok voor het inpersen van de klem
  4. Middenstuk van de halve cilinder

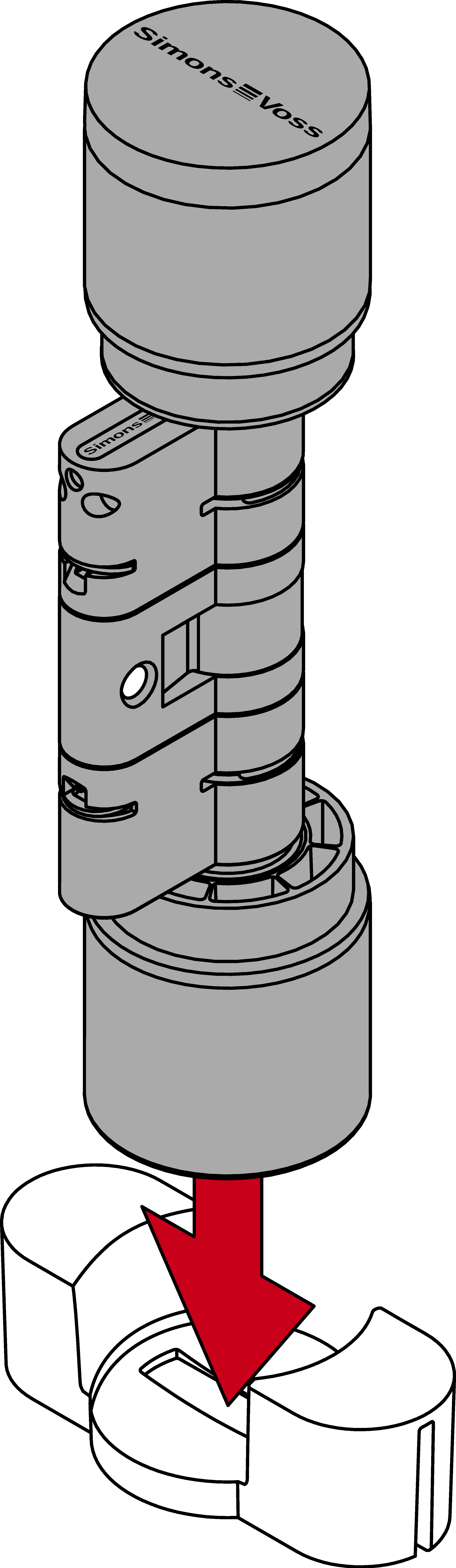

  1. Plaats de cilinder AX met de elektronische knop naar boven in het montagegereedschap voor de knop.

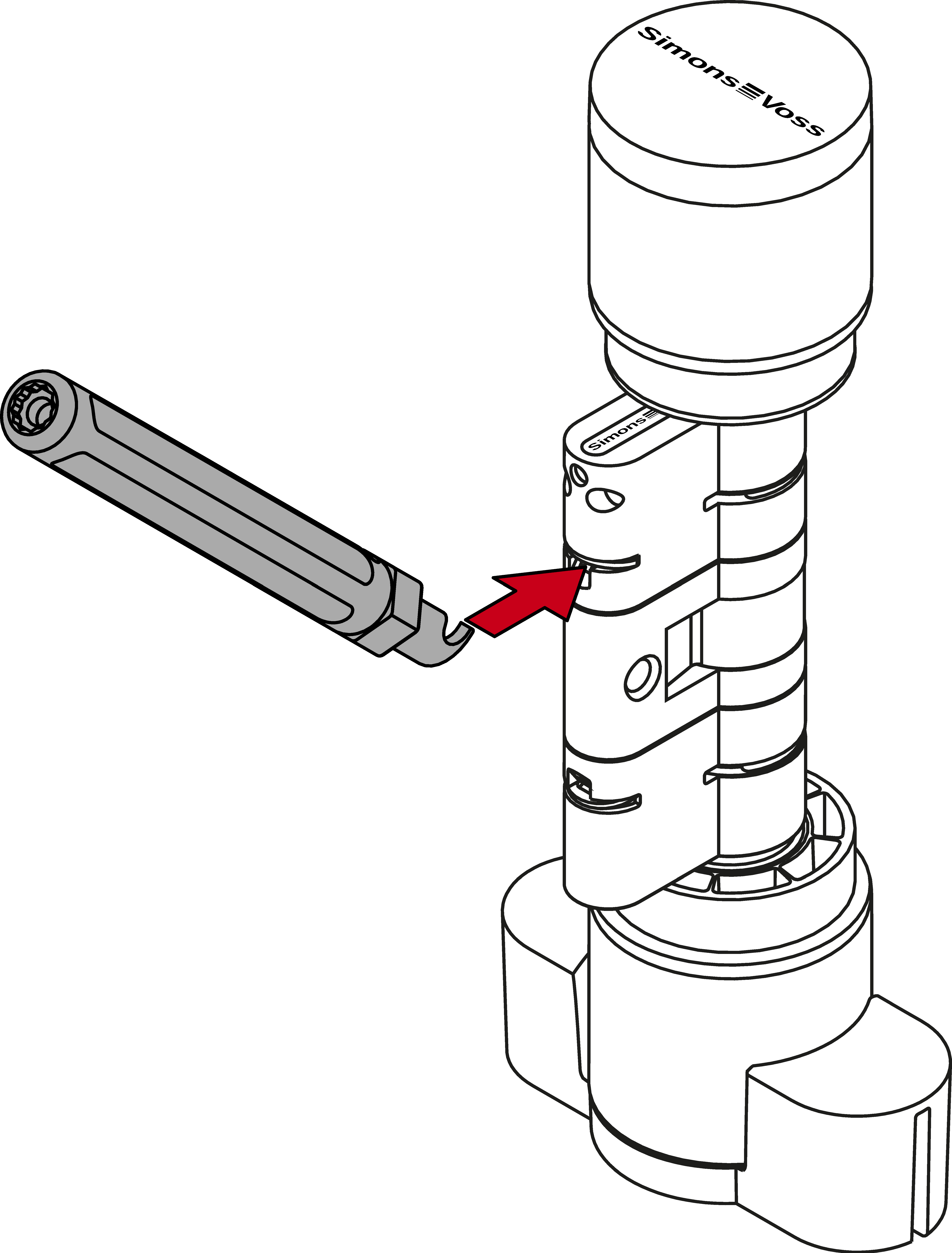

  3. Haak het uiteinde van de krik in de klem.

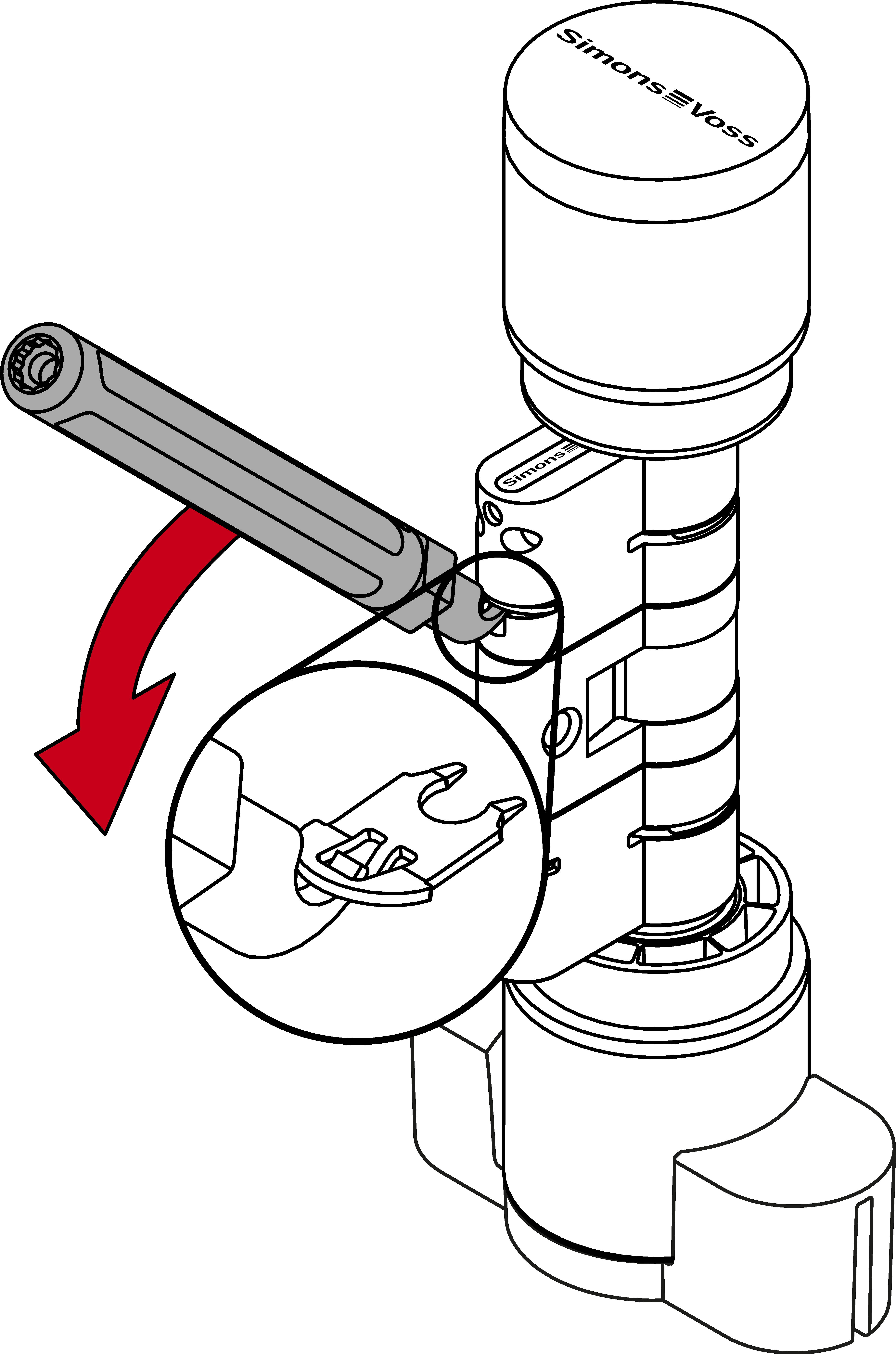

  5. Til de klem uit de profielcilinder door de krik naar het midden van de cilinder te verplaatsen.

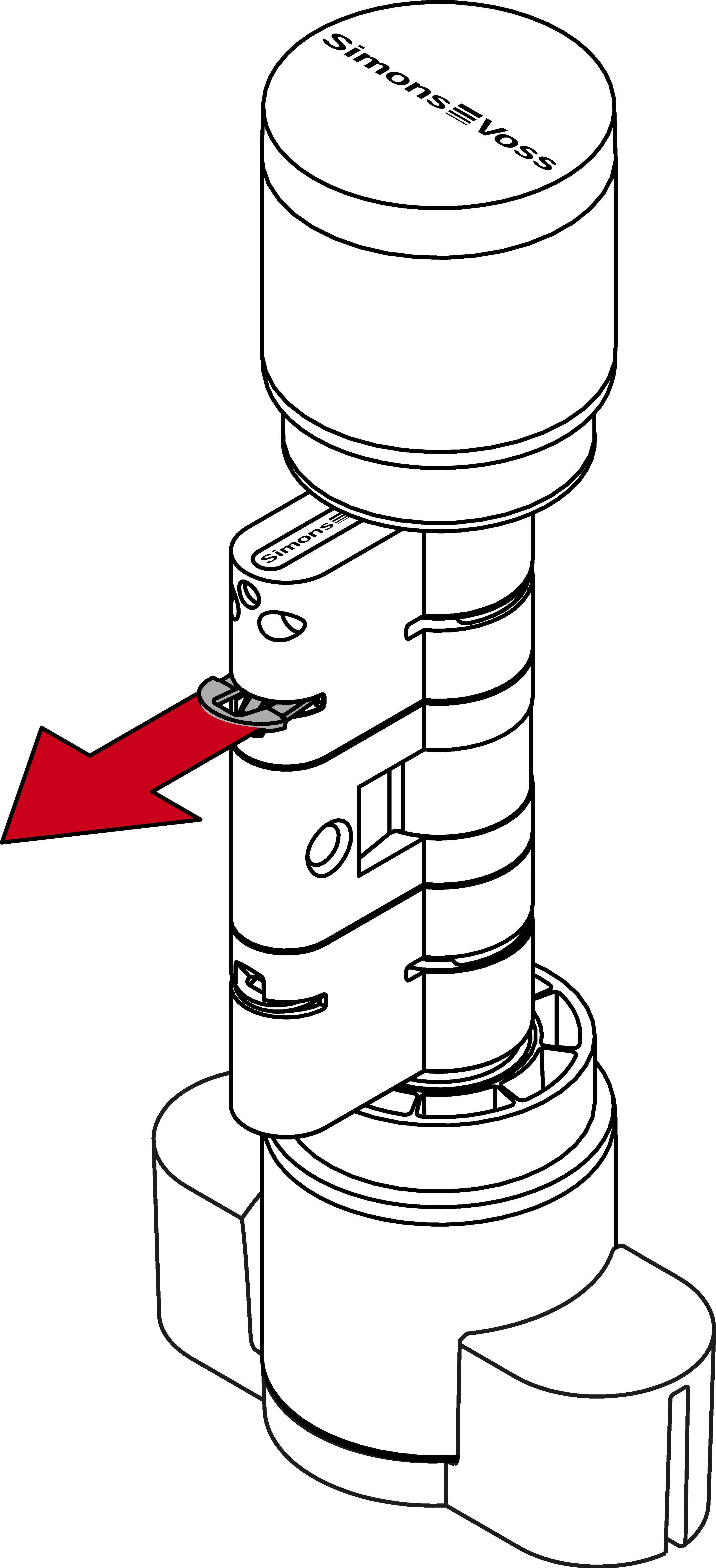

  7. Trek de klem volledig uit de profielcilinder.

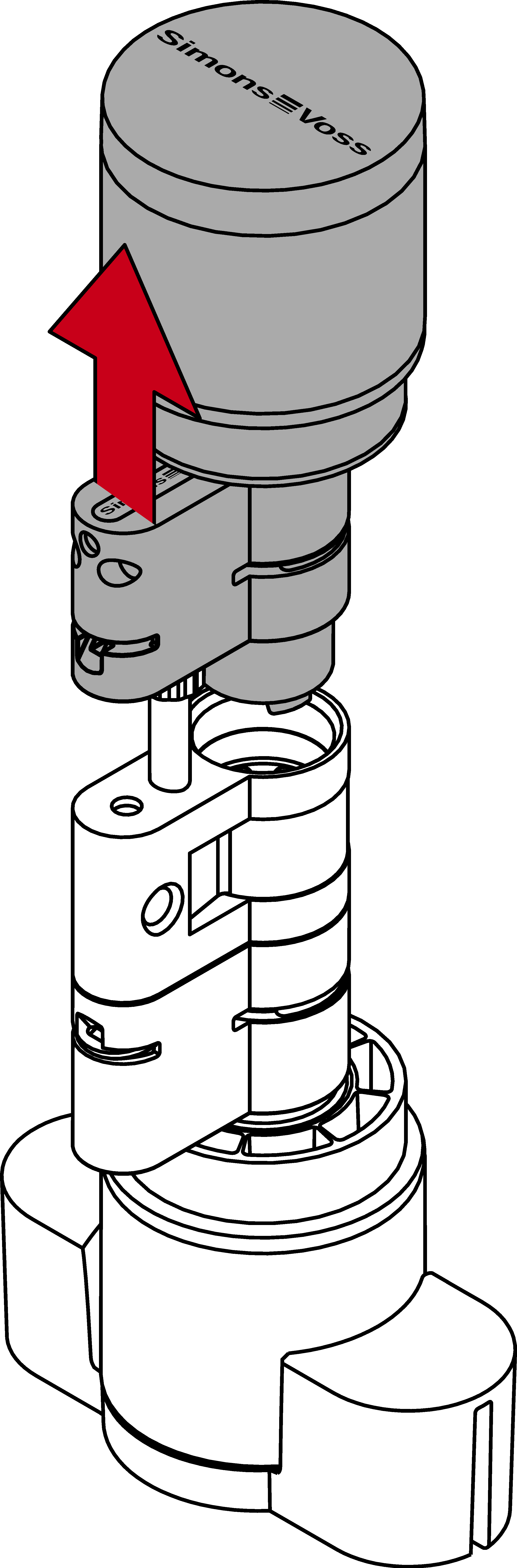

  9. Demonteer de beide cilinderhelften.

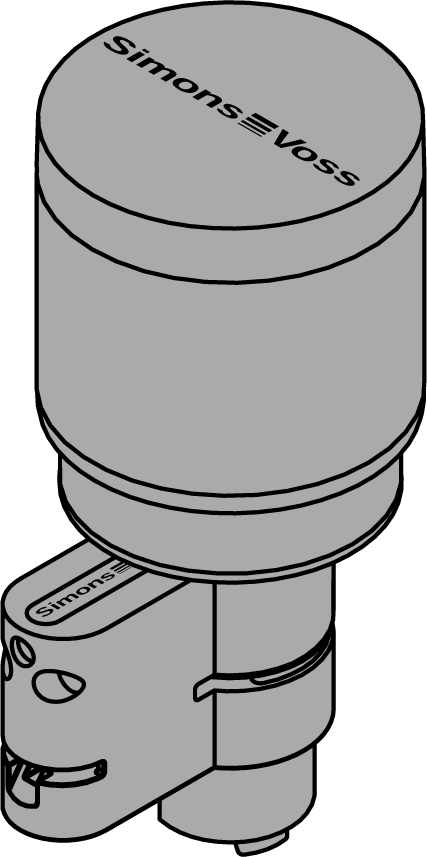

  11. Eerste cilinderhelft zonder middenstuk voorbereid.

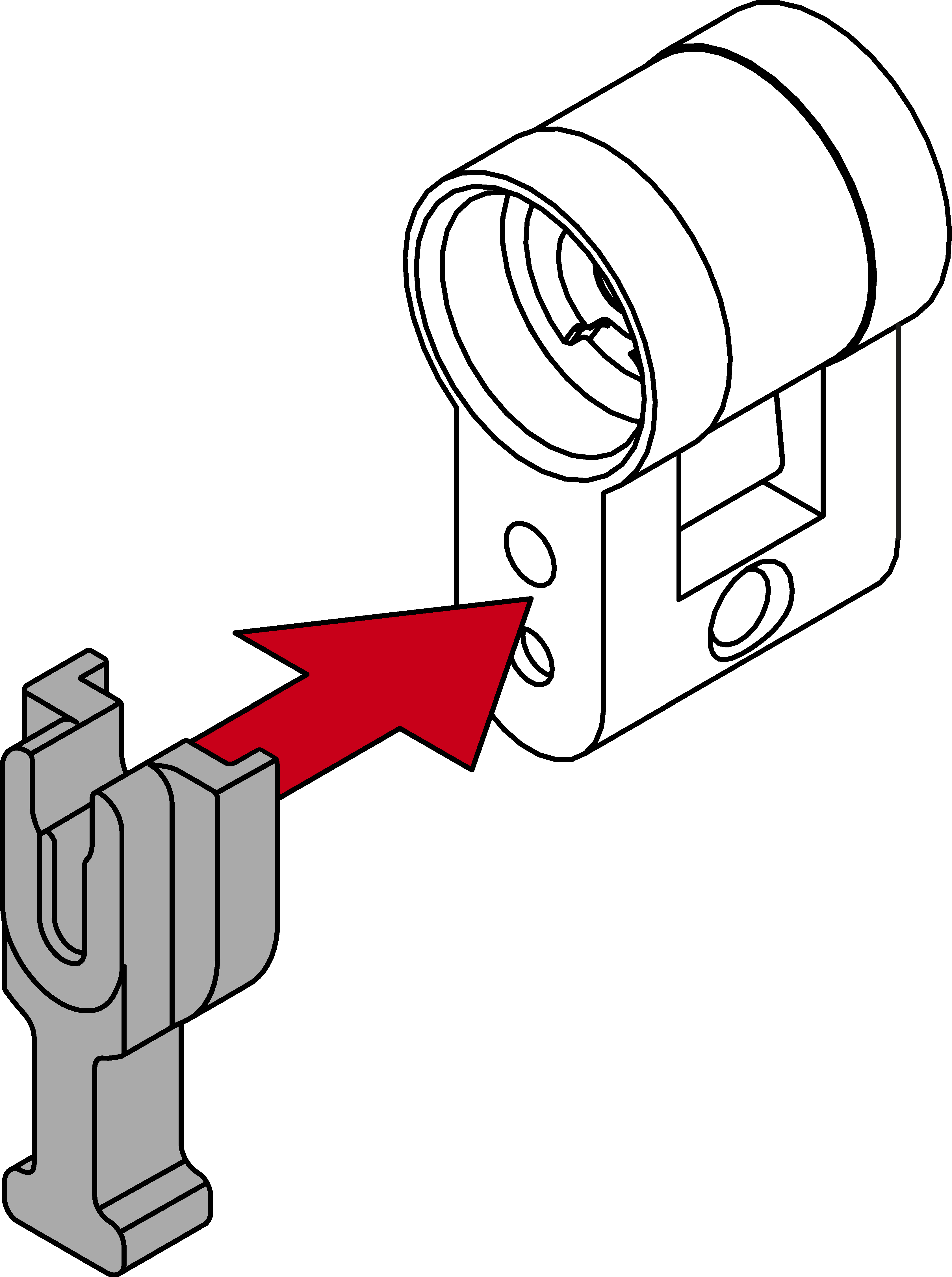

  13. Plaats de afstandhouder tegen het middenstuk van de halve cilinder.

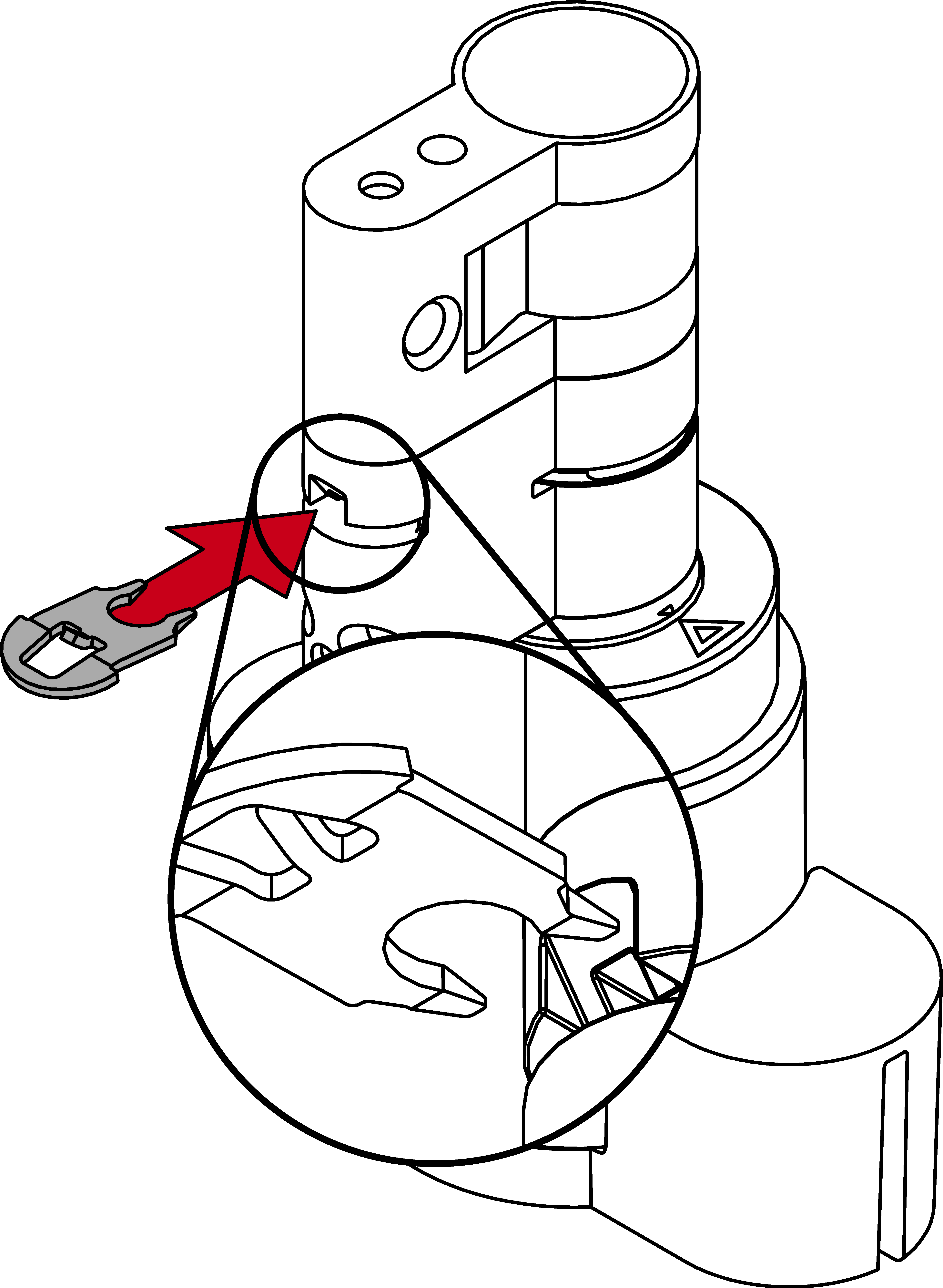

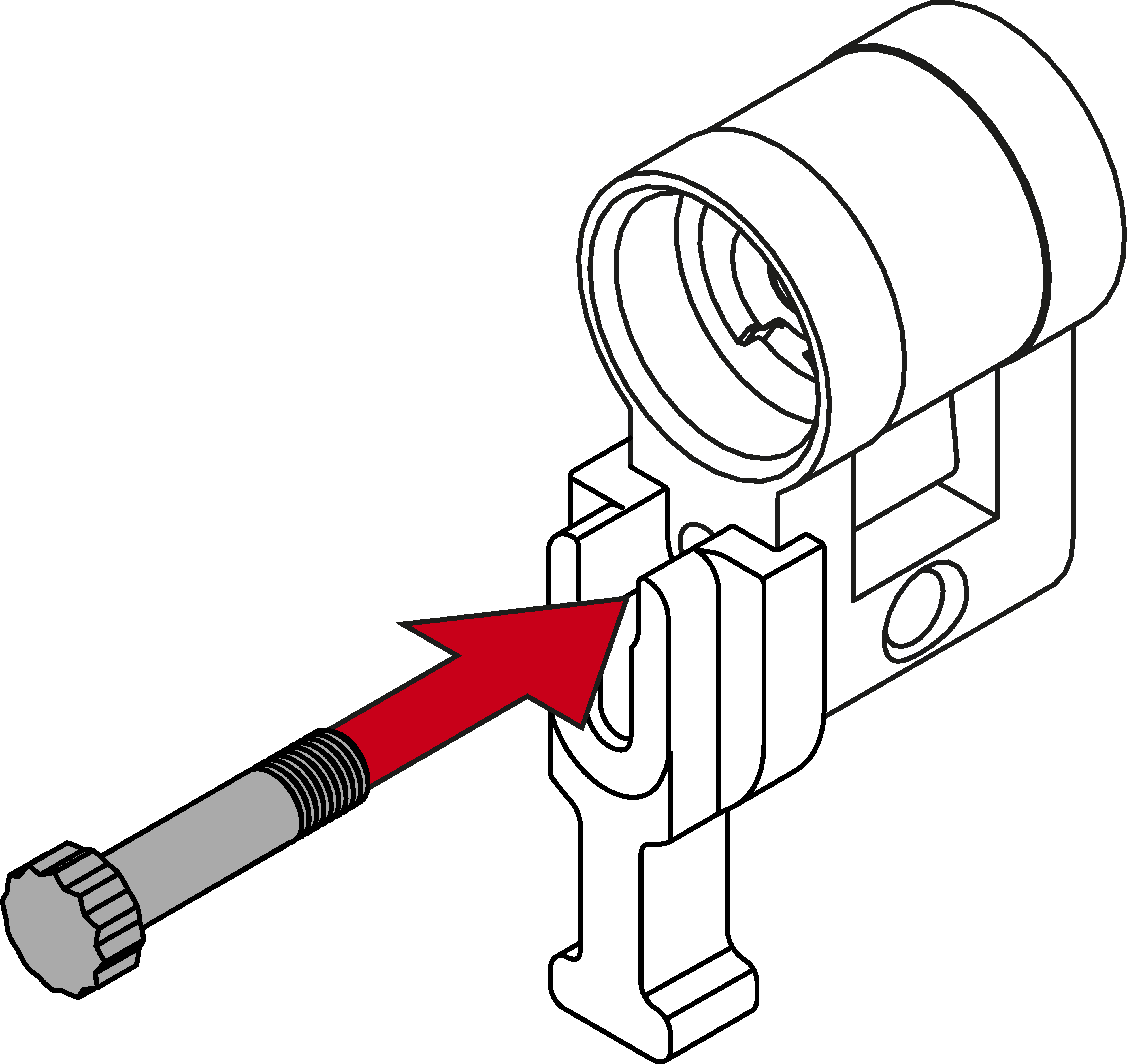

  15. Schroef met de krik een passende verlengingsbout in, totdat deze tegen de afstandhouder aanligt.

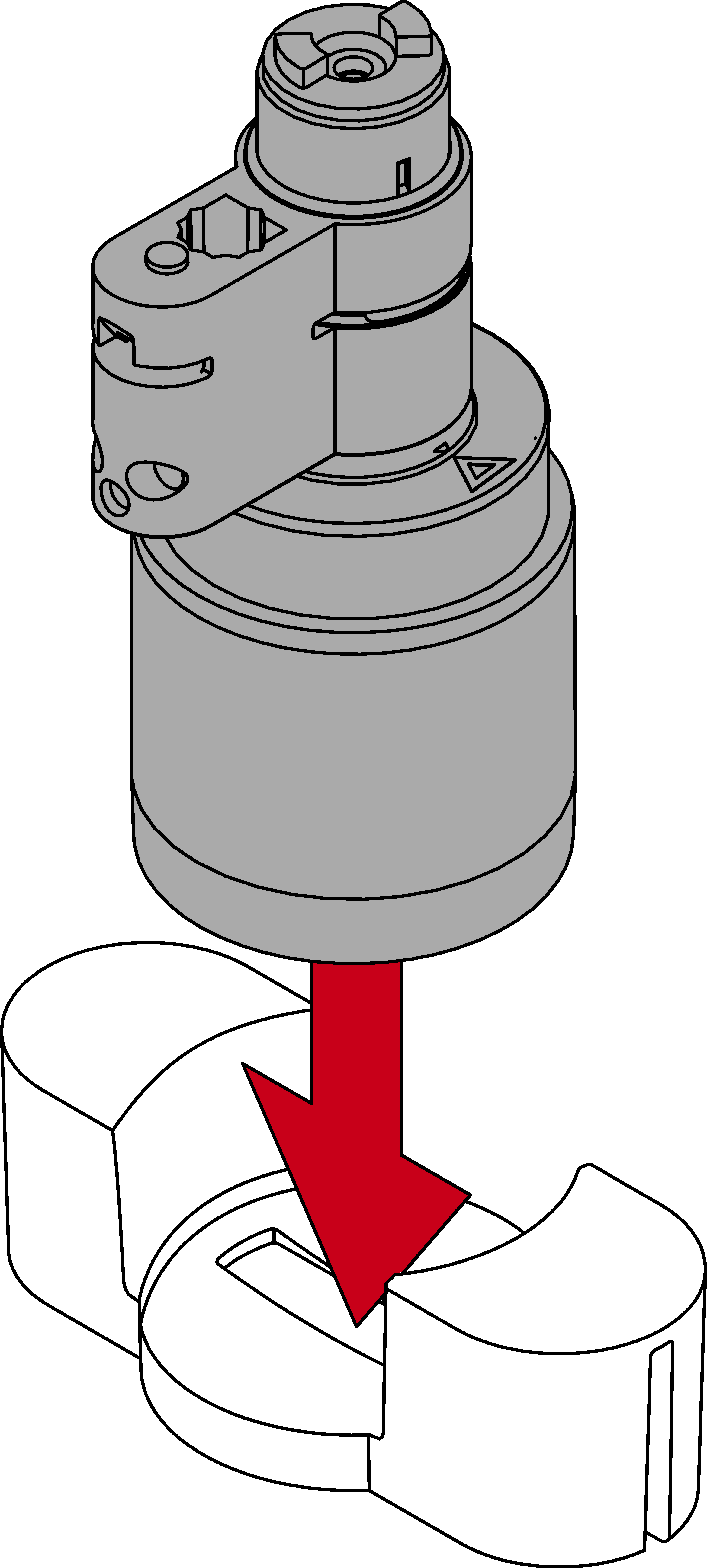

  17. Plaats de voorbereide cilinderhelft in het montagegereedschap voor de knop.

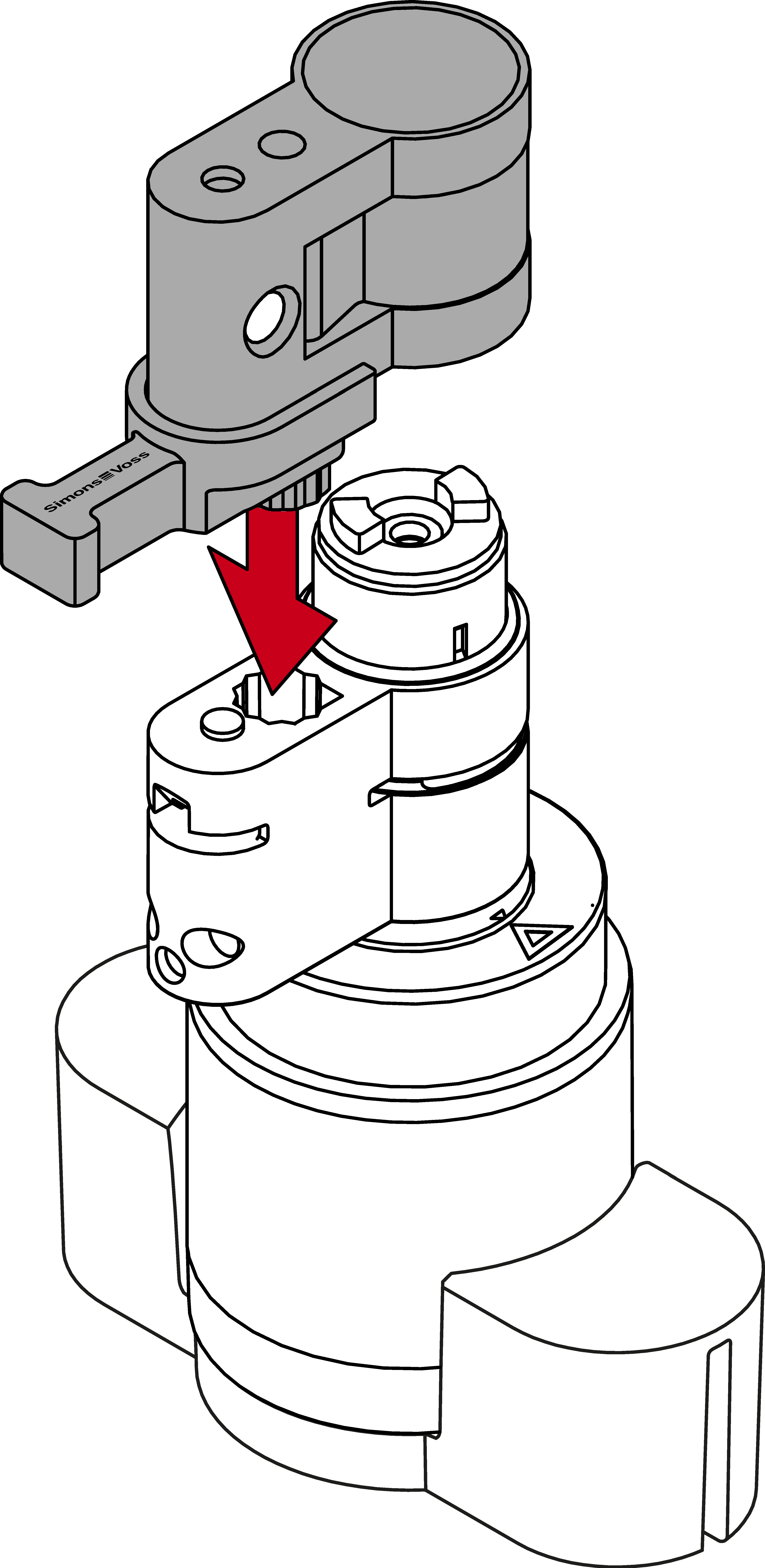

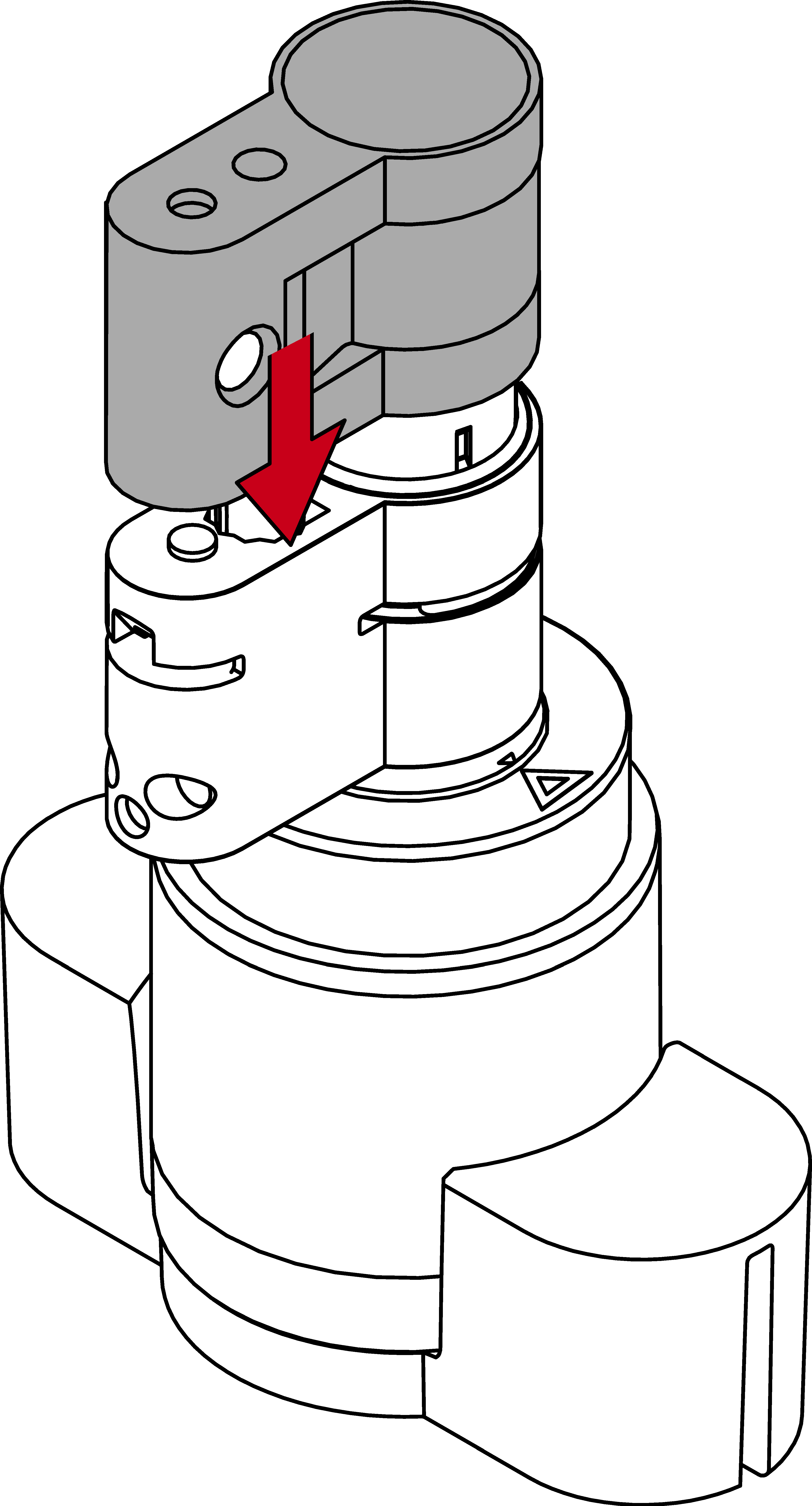

  19. Plaats het middenstuk van de halve cilinder op de voorbereide cilinderhelft.
  21. De verlengingsbout is beveiligd tegen verdraaien.

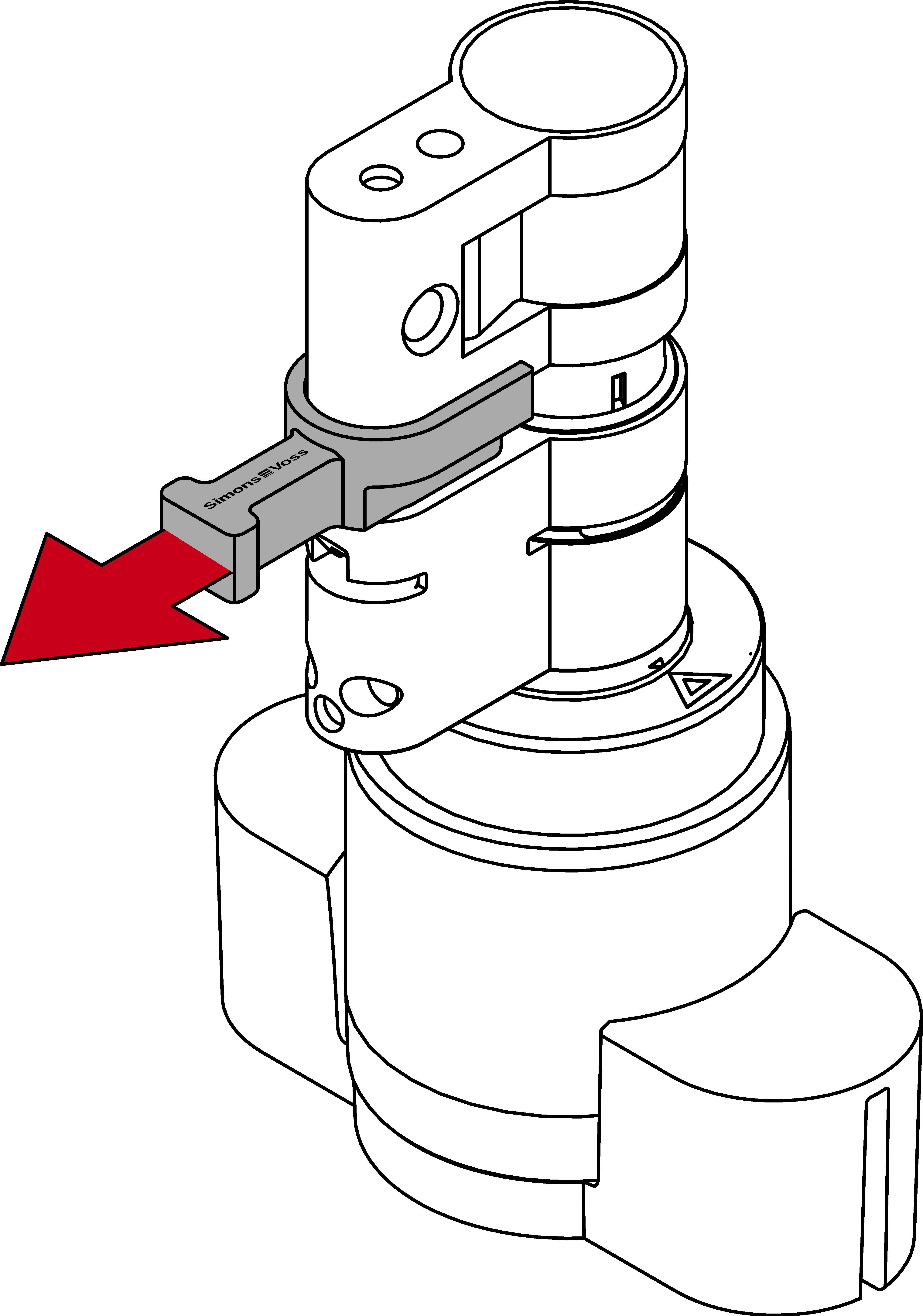

  22. Verwijder de afstandhouder weer.
  24. Schuif de cilinderdelen volledig in elkaar.
  26. Plaats de klem met de neus voor de stiftschroef weer in de sleuf van de profielcilinder.

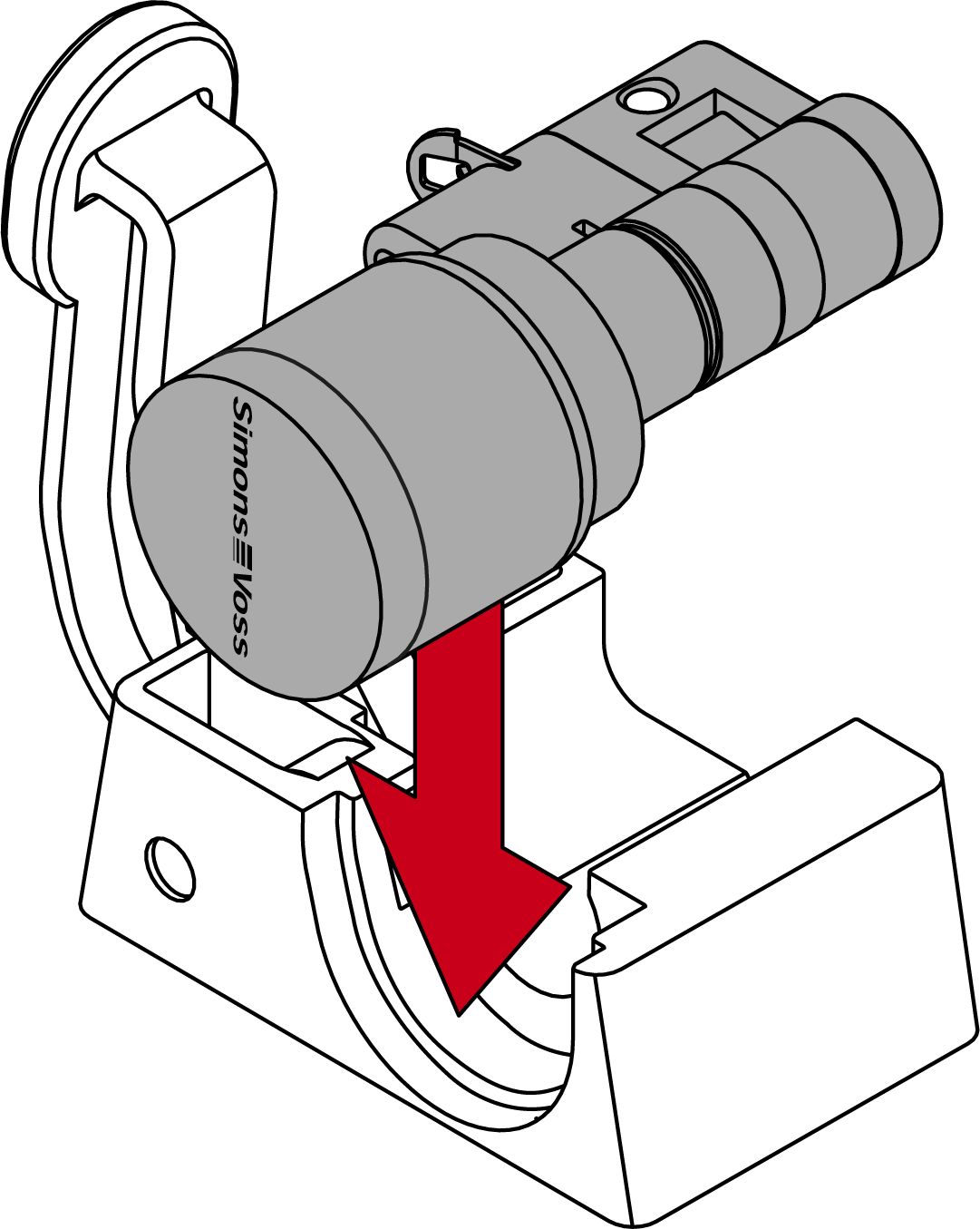

  28. Plaats de cilinder in het klemblok, zodat de profielcilinder en de knop vlak in de uitsparingen liggen.
  30. De hendel van het klemblok is op één plaats met een metalen plaatje versterkt. De eerder ingeschoven klem ligt tegenover dit metalen plaatje.

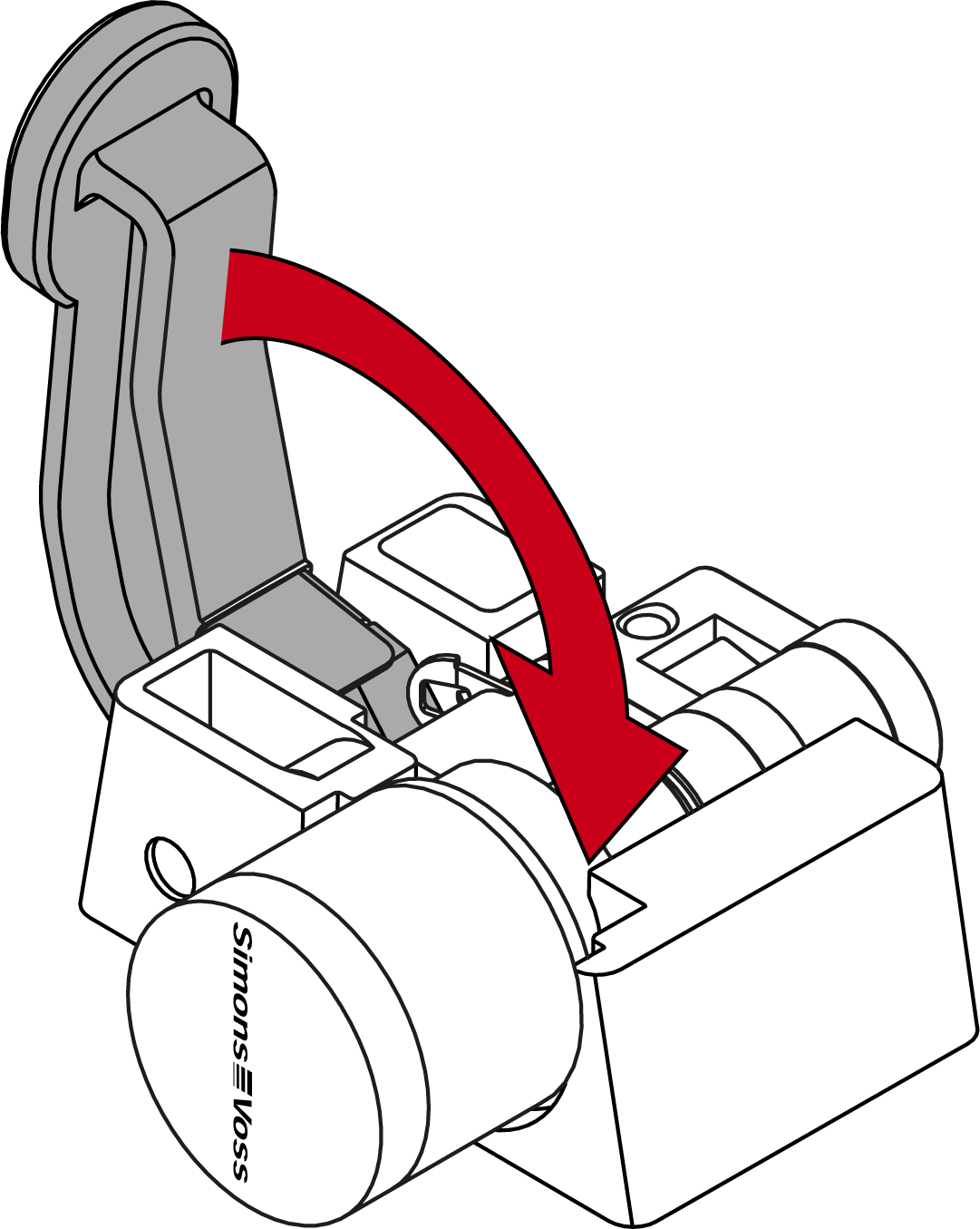

  31. Druk de hendel van het klemblok naar de bodemplaat toe tot de klem weer volledig in de profielcilinder zit.

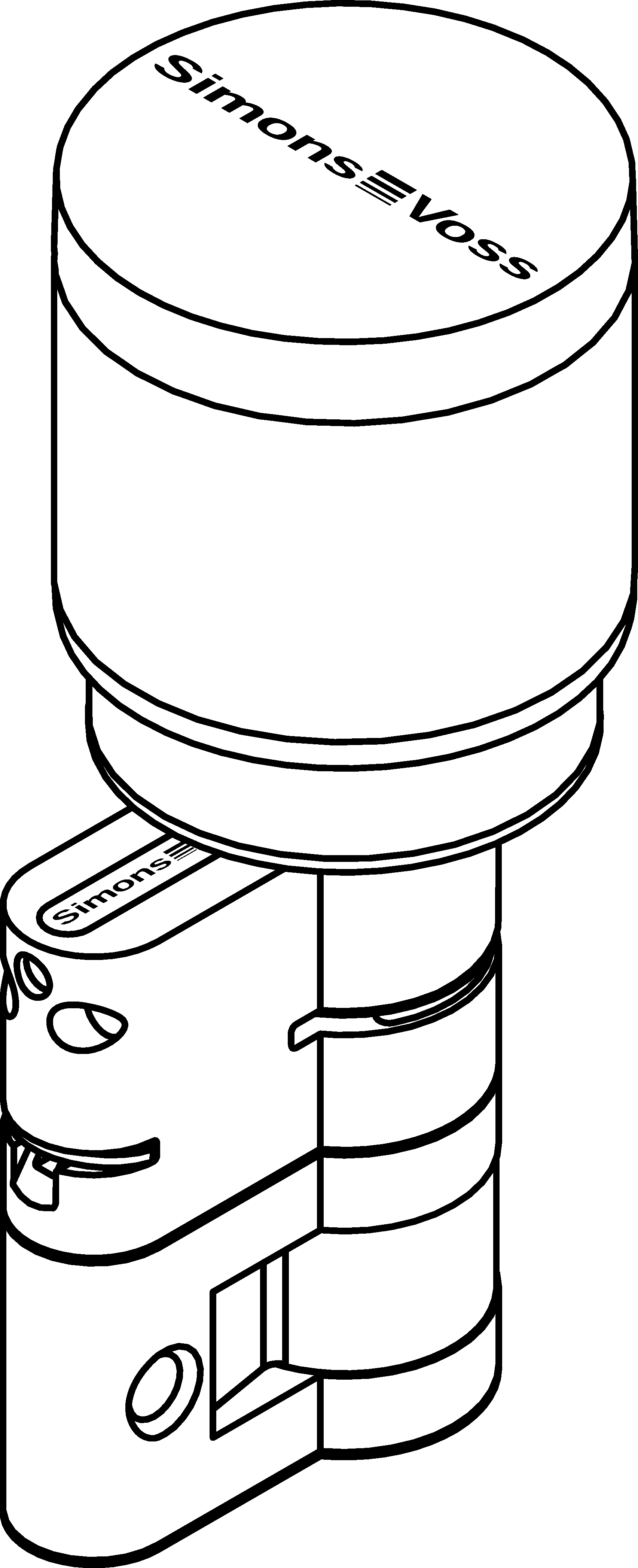

  1. Halve cilinder AX is volledig gemonteerd.
