Montage op ingebouwde cilinder (rechtsom ontgrendelen) - Digital Cylinder AX (Z5)

Mechanische knop demonteren

  1. Speciaal gereedschap beschikbaar.
  1. Richt de knop horizontaal uit.
  3. Plaats het speciale gereedschap.
  5. Zet het speciale gereedschap dusdanig op de knop dat het logo parallel is met de inkeping.
  7. Draai het speciale gereedschap en de knop tegelijkertijd linksom.
  9. Trek het speciale gereedschap en de knop tegelijkertijd van de deur.
  1. Mechanische knop is gedemonteerd.

Escape-knop monteren

  1. 1,5 mm inbussleutel beschikbaar.
  1. Steek de inbussleutel van 1,5 mm in de Escape-knop.
  3. Draai de inbussleutel volledig tot de aanslag rechtsom.
  4. Escape-knop klikt.
  6. Trek de inbussleutel weer uit de opening.

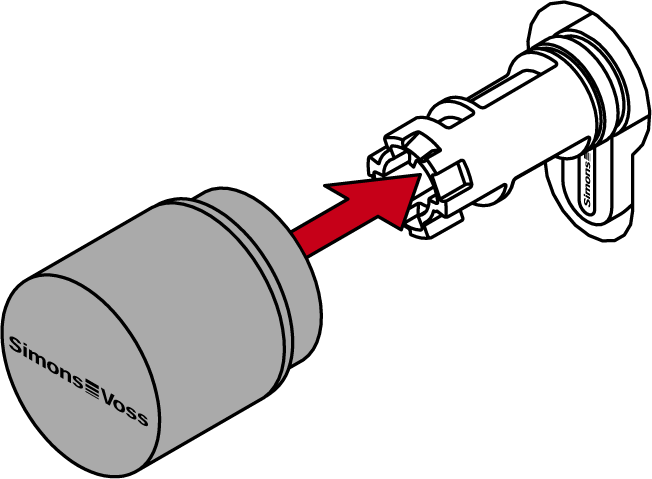

  7. Steek de escape-knop op de cilinderschacht.

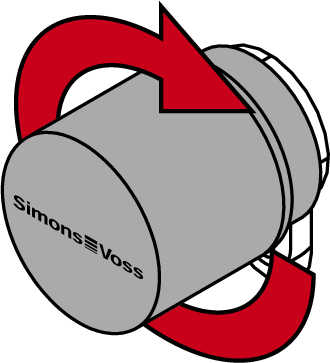

  9. Draai de escape-knop rechtsom tot hij vastklikt.

Functietest

  1. Draai en trek aan de escape-knop om te controleren of deze goed vastzit.
  2. Controleer of u met de escape-knop de deur kunt openen.
  1. Escape-knop is gemonteerd.
