Aufbau - Systembeschreibung WO

Schließzylinder bestehen grundsätzlich aus zwei Hälften:

Master (Central Unit = CU)

Slave

Knauf kann nicht demontiert werden.

Knauf kann für Montage demontiert werden.

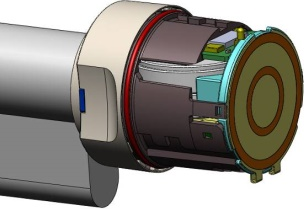

Erkennungsmerkmal: Schwarzer Ring zwischen Knauf und Profilzylinder.

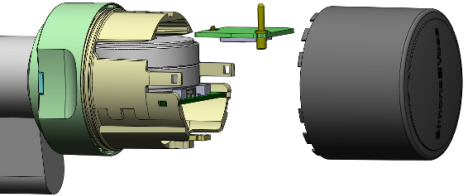

Schließzylinder bestehen aus mehreren Teilen:

Control Unit (CU): Baugruppe unter dem Batteriefach des Master-Knaufs

Kartenleser (Card Reader = CR): Master-Leser (bei beidseitig lesenden Zylindern (FD und BL): Zusätzlicher Slave-Leser)

LockNode (LN): Baugruppe über dem Batteriefach des Master-Knaufs

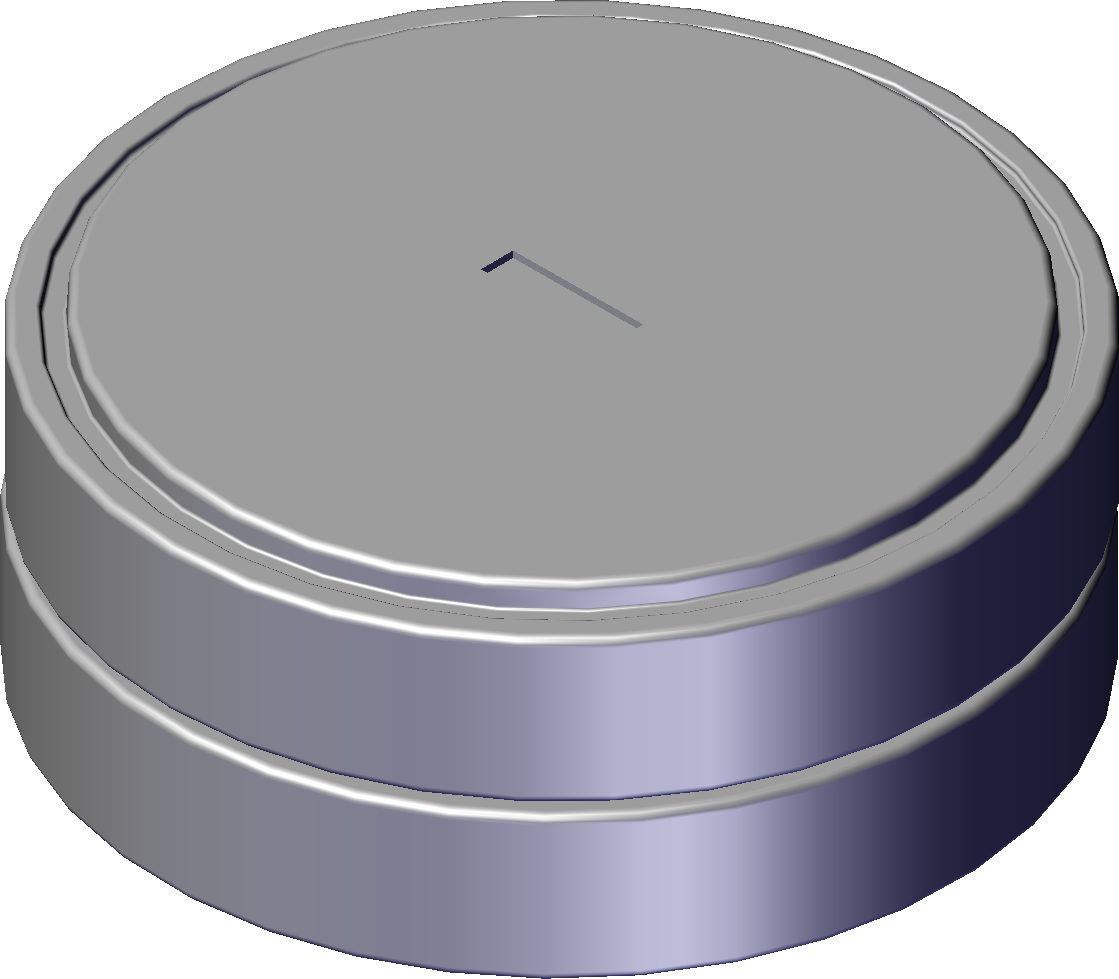

Batterien im Batteriefach des Master-Knaufs

Der Schließzylinder sollte immer mit der Innenseite im Innenbereich montiert werden. Sie finden die Markierung zur Innenseite:

Comfort (CO)

Seite

Verhalten (ausgekuppelter Zustand)

Bestandteile

Batterien

Master

Außen

Freidrehend

  • Control Unit
  • Kartenleser

2

Slave

Innen

Dauerhaft eingekuppelt

Keine Elektronik

Keine

Freidrehend (FD)

Seite

Verhalten (ausgekuppelter Zustand)

Bestandteile

Batterien

Master

Innen

Freidrehend

  • Control Unit
  • Kartenleser

2

Slave

Außen

Freidrehend

Zweite Control Unit

2

Antipanik Freidrehend (AP2 FD)

Seite

Verhalten (ausgekuppelter Zustand)

Bestandteile

Batterien

Master

Außen

Freidrehend

  • Control Unit
  • Kartenleser

2

Slave

Innen

Einkuppeln nicht möglich

Keine Elektronik

Keine

Antipanik Beidseitig lesend (AP2 BL)

Seite

Verhalten (ausgekuppelter Zustand)

Bestandteile

Batterien

Master (innen)

Beidseitig verwendbar

Freidrehend

  • Control Unit
  • Kartenleser
  • LockNode

2

Slave (außen)

Freidrehend

  • Control Unit
  • Kartenleser

2

HINWEIS

notice

Programmierfehler bei unterbrochener oder geänderter Master-Slave-Paarung

Der Master und der Slave sind werkseitig als zusammengehörig konfiguriert. Der Austausch von Knäufen führt zu Programmierfehlern.

Bei der Programmierung kommunizieren Master und Slave.

  1. Stellen Sie sicher, dass Master und Slave während einer Programmierung physisch verbunden sind.
