GatewayNode Radio-Radio - Systembeschreibung WO

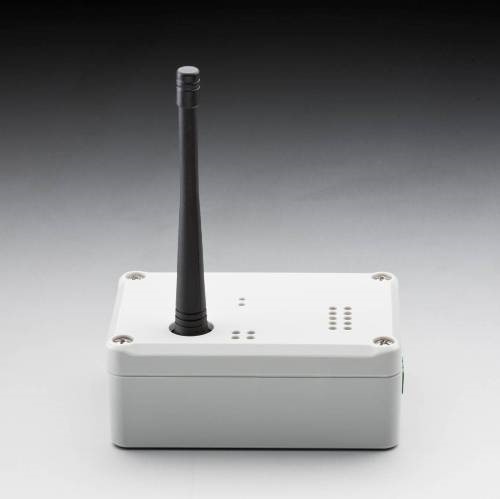

Wenn eine externe Antenne zur Reichweitenerweiterung nicht ausreicht, dann kann alternativ ein GatewayNode-Repeater (SI.GN.R) im nächsten Segment installiert werden.
Der GatewayNode Radio-Radioöffnet an einem vorhandenen Segment ein neues Segment (über die Radio-Schnittstelle). Ein normales Segment kann maximal einmal mit einem Repeater erweitert werden, aber an einem normalen Segment können zwei voneinander unabhängige GN.R angeschlossen werden (Y-Form).
Andere Verwendungen von Repeatern sind nicht möglich.
Bedenken Sie, dass der gesamte Traffic aller erweiterten Segmente über das ursprüngliche Segment "fließt" und deshalb das ursprüngliche Segment zu einem Flaschenhals werden kann.
✔ | ✔ | ✖ | ✖ |
|
|
|
|

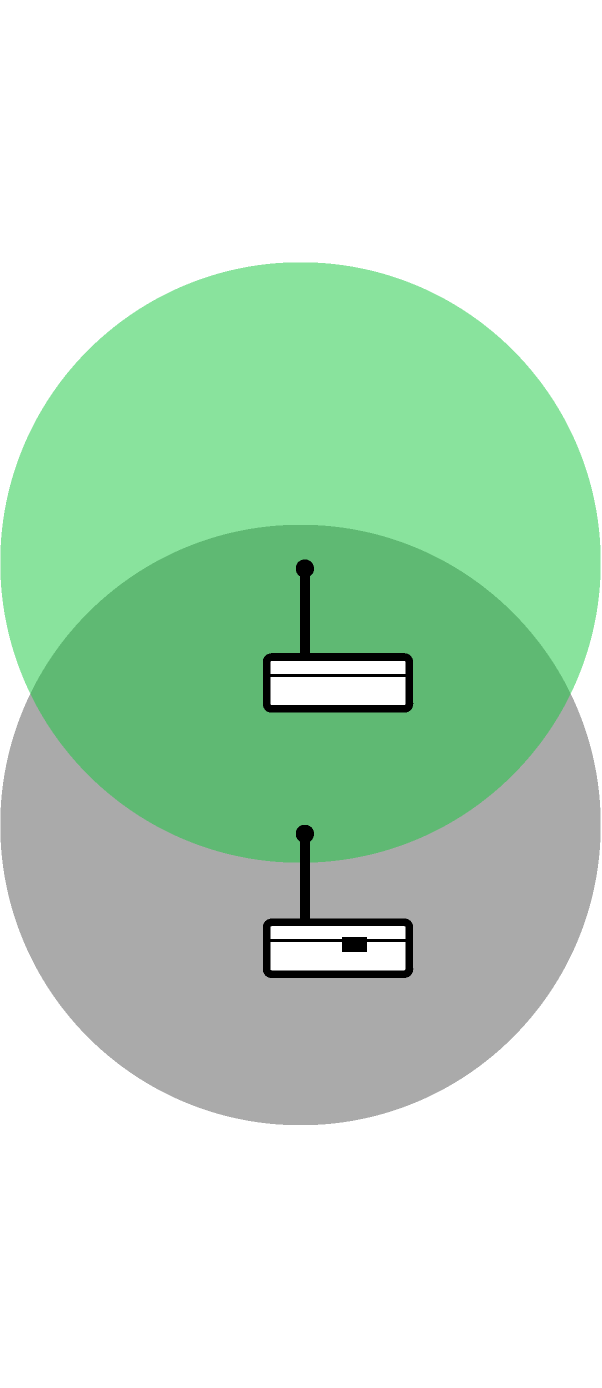

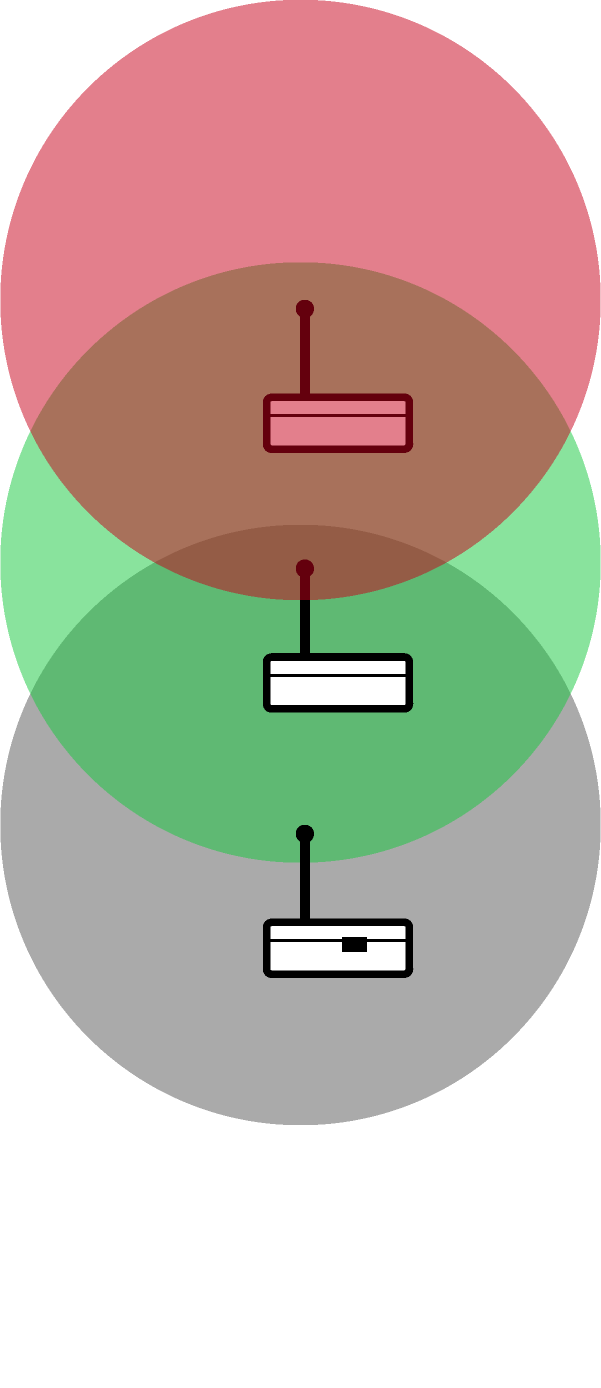

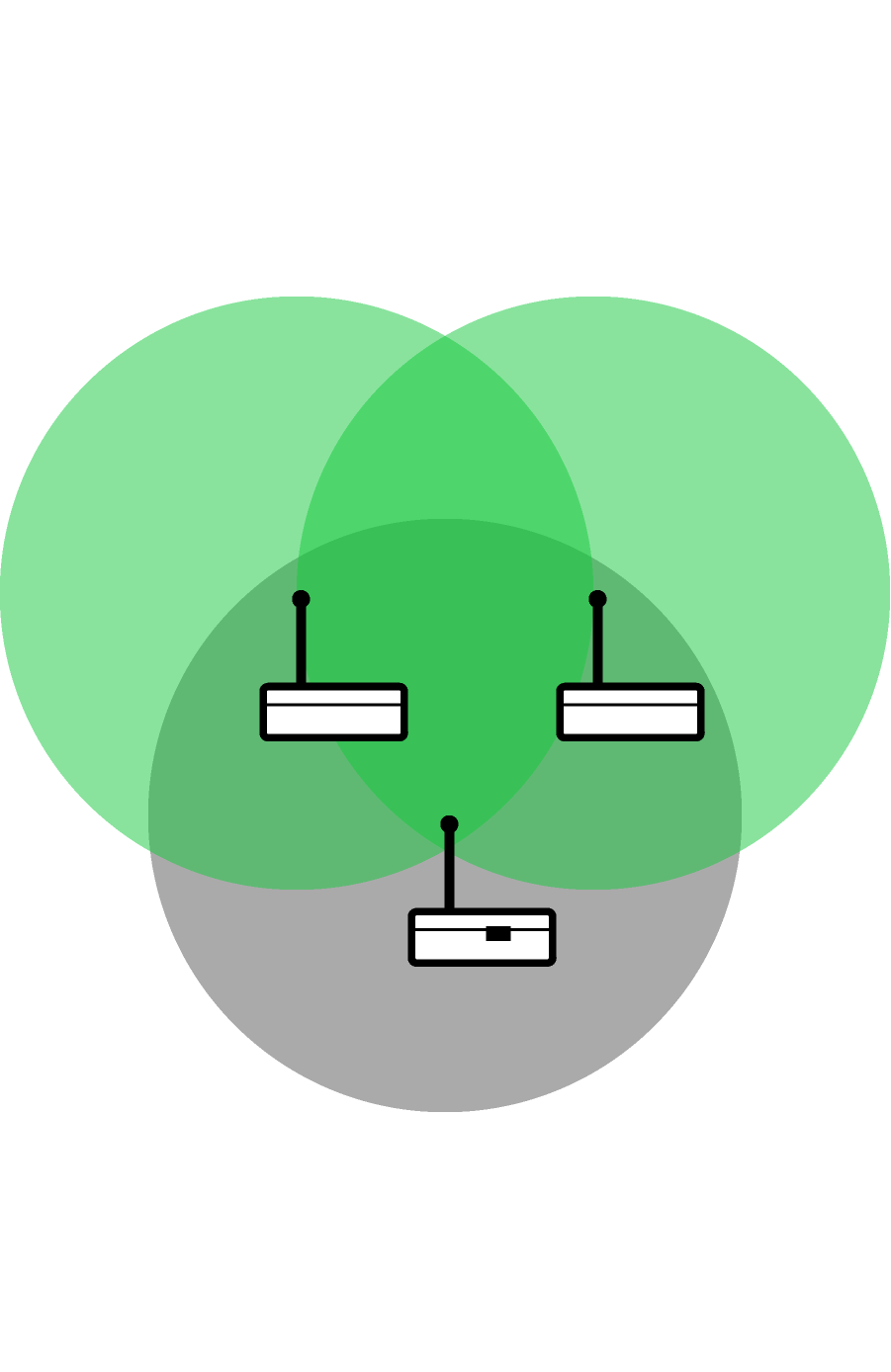

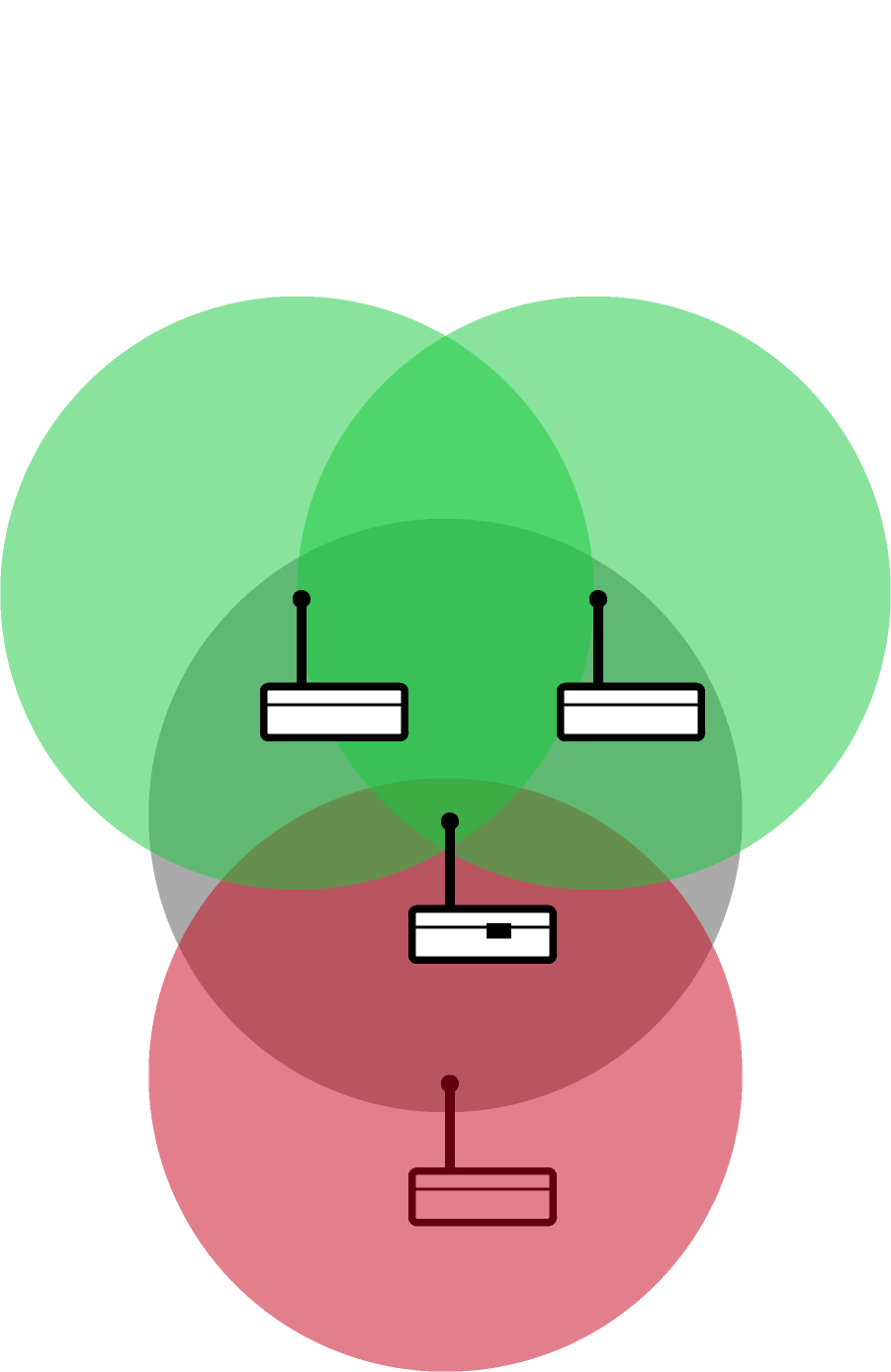

Ein vorhandenes Segment (grau), das physisch angeschlossen ist (RS-485/TCP) wird mit einem Repeater erweitert (grün). | Ein vorhandenes Segment (grau), das physisch angeschlossen ist (RS-485/TCP) wird mit zwei Repeatern erweitert (grün). | Ein vorhandenes Segment (grau), das physisch angeschlossen ist (RS-485/TCP) wird mit einem Repeater erweitert (grün). Ein weiterer Repeater in Reihe, um das erweiterte Segment nochmals zu erweitern, ist nicht zulässig (rot). | Ein vorhandenes Segment (grau), das physisch angeschlossen ist (RS-485/TCP) wird mit zwei Repeatern erweitert (grün). Ein dritter Repeater ist nicht zulässig (rot). |
Schnittstellen
- Funk (WaveNet)
Stromversorgung
SI.GN.R wird mit WN.POWER.SUPPLY.PPP versorgt.
