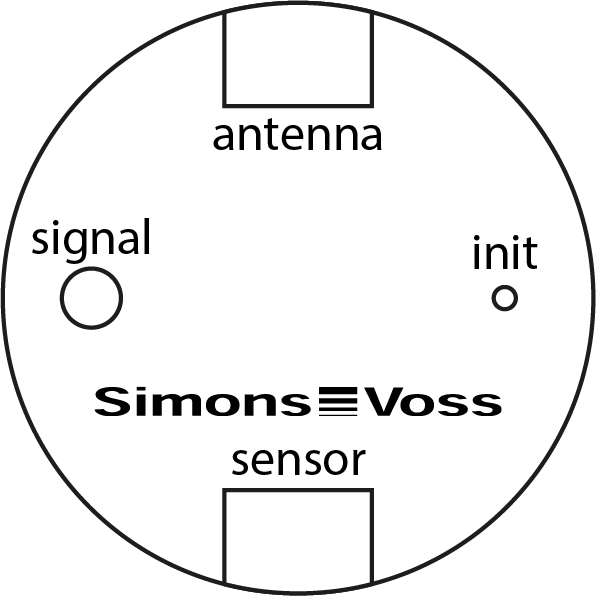

Anschlüsse - Systembeschreibung WO

antenna

Direktanschluss für SREL.ADV (WN.KAB.WIRED-BF). Nur für System 3060.

sensor

I/O-Panel (WN.LN.SENSOR.CABLE)

  • grün (In-Common)
  • rosa (Input 1, Verbindung mit grün = 1, sonst 0)
  • grau (Input 2, Verbindung mit grün = 1, sonst 0)
  • gelb (Input 3, Verbindung mit grün = 1, sonst 0)
  • braun (Open-Collector-Ausgang)
  • weiß (Masse)

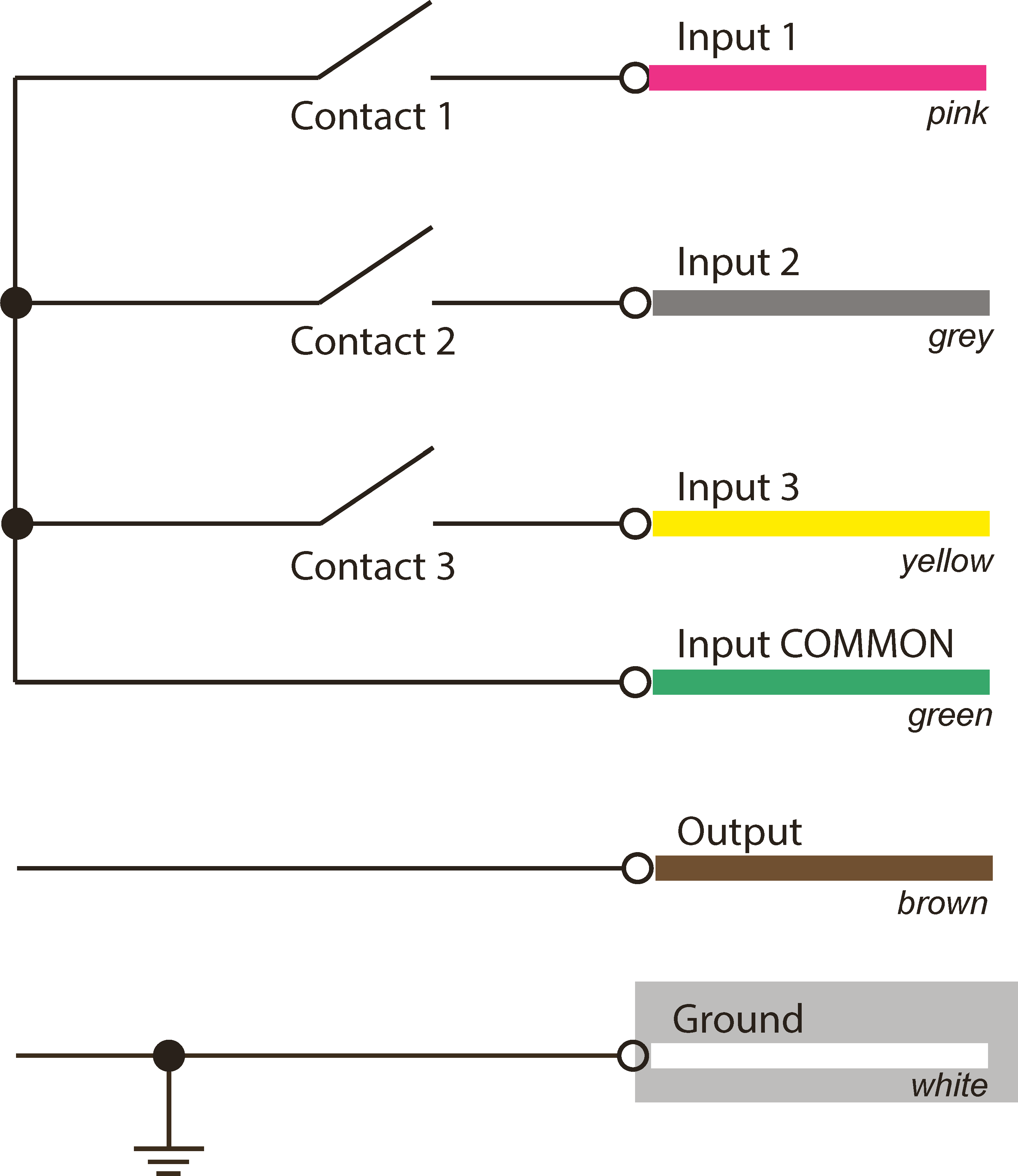

Die folgende Abbildung zeigt die Belegung des Sensorkabels.

Die Signal-LED zeigt den Betriebszustand an, der Init-Taster kann WNM-LockNodes zurücksetzen (siehe Hardware-Reset externer LockNodes) bzw. bei WN-LockNodes die Signalqualität testen.

SmartIntego

Ihr Integrator gibt den genauen Anschlussplan der Inputs vor. Änderungen an den Eingängen werden von den Inputs an das Integratorsystem weitergeleitet (Node-IO-Events).

Details entnehmen Sie bitte der Dokumentation des Integratorsystems.
